Как убрать иммобилайзер на калине своими руками

Лада Калина Седан K-Line › Бортжурнал › Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.

Доброго времени суток!

Занялся решением проблемы невозможности переобучить иммобилайзер.

Что требуется:
1. K-line адаптер. (я использовал BM9213 от Мастеркит)
2. Паяльные принадлежности (олово, канифоль, …)
3. Провода, тумблер, резистор 3,6 КОм (можно до 5 КОм использовать)
4. Штекеры для подключения к контактам ЭБУ (использовал от материнской платы ПК)
5. Разъем папа-мама к аккумулятору
6. Аккумулятор на 12В ()
7. «Прямые руки», желательно чтоб росли из нужного места… 🙂

Комментарии:
K-line адаптер можно и самому изготовить (спаять), но я решил использовать готовый от Мастеркит за 1050р. На «чип-дипе» он в розницу стоит — порядка 2100 руб

Позже сам собрал к-лайн адаптер и теперь прошиваю своим самодельным
www.drive2.ru/users/himiks/blog/808260/

«В цепь подачи управляющего напряжения в режиме Январь 7.2 можно установить токоограничительный резистор, который может быть любого типа номиналом 1 — 5,1 Ком.» источник: Чиптюнер — chiptuner.ru/content/flashecu/

Все разбирали ПК, или хотя бы заглядываль внутрь… Там с помощью спец.разъемов подключены тумблеры вкл\выкл питания, сетодиоды на передней панели, динамик (у кого выносной). Вот такие как раз разъемчики идеально подходят для подключения к ЭБУ

Аккумулятор служит для подачи стабильного автономного напряжения (мало-ли, что с напругой от сети 220В случится в режиме программирования, если использовать преобразователь 220-12В… туфь-тьфу-тьфу…) Перестраховка никогда не была лишней!

На ПК обязательно использовать бесперебойник!

2. Подключаемся по этой схеме. Схемку взял у Slavik102RB в этой теме: Как правильно прошить ЭБУ январь 7.2 (почти пособие). Спасибо ему!

3. Нарисовал в Visio принципиальную схемку для подключения к Январь 7.2. Думаю, так нагляднее будет.

4. А вот схемка с иллюстрациями.

5. ЭБУ обернул антискрипом, чтоб … сами догадаетесь…

6. Красными проводами подается + 12В от акумулятора. Черным проводом — минус. Белым проводом — к-линия. Оранжевам — через резистор на тумблер +12В (иммитация включения\выключения зажигания)

7. Аккумуляторная сборка. Включено впараллель для увеличения емкости АБ. Одна АБ 7 А*ч. А вместе 14А*ч и 12В. Можно обойтись и одним аккумулятором вполне. Это лишь моя прихоть… Выводы + и — оконечил штекером от блока питания ПК (питание винчестера IDE или CD-ROM), слегка приплюснул, чтоб вошли…

8. Само устройство для сопряжения состыковки ЭБУ, АБ и К-лайн адаптера. Белый разъем взял от блока питания ПК, он совсем там не нужен был.

9. Устройство в сборе и в режиме «зажигание выключено». Сейчас начнем программирование.

Отключение деакивация иммобилайзера (ИММО)

Что требуется:
1. Сам блок Январь 7.2, снятый с авто.
2. ПК естественно
3. Устройство для программирования (уже описал)
4. программа Chiploader 1.97.7 (или Combiloader 2.18)
5. Прямые руки — в прямом смысле! (Чтоб вставлять в нужные контакты ЭБУ и нажимать на нужные кнопки ПК)

1. Качаем с rutracker.org софт ChipLoader 1.97.7 [ENG + RUS]. 50 Мб.
Доступен он уже 2а года. Там есть и видео-инструкция по установке. Если все по ней сразу делать, то получится установить.

2. Запускаем установленный софт. Коннектим в нужный com-порт. Процесс будет таким: пошагово на рисунке расписано.

3. Устанавливаем связь.

4. Связь успешно установлена!

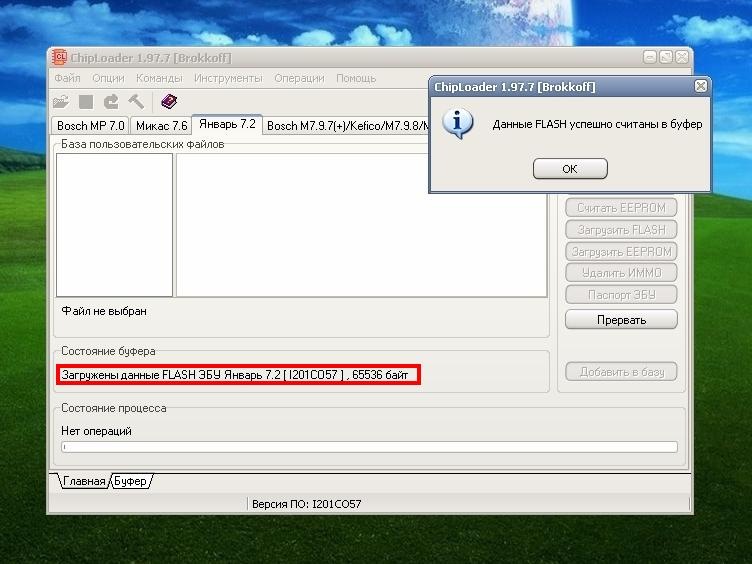

5. Считываем Flash (на всякий случай…)

6. Считываем Epprom.

7. Нажимаем «Удалить ИММО». И радуемся. «Имммобилайзер успешно удален». Закрываем программу (Выход). Имитируем тумблером выключение зажигания. Отключаем аккумулятор, адаптер, контакты от ЭБУ.

Перед установкой в авто нужно решить, что физически делать с иммобилайзером АПС.6:

Варианты:
1. Выдернуть колодку из ИММО. Выкинуть ИММО. Тогда перемычку в 9,18 контакты колодки.
2. Оставить колодку в ИММО. Тогда нужно обрезать пару проводов 9,18 и соединить их между собой, тем самым восстановив к-линию (для диагностики).

8. В разъеме к иммобилайзеру вставляем перемычку на 9 и 18 контакты. Они на колодке не подписаны, поэтому смотрим на фото. (фото не мое, с чиптюнера)

А вот про Январчик 7.2+ тема: Прошивка ЭБУ Январь 7.2+

Как активировать иммобилайзер на Калине
• Заправить 10 литров бензина, чтобы не путаться в писках.
• Собрать черный ключ.
• Закрыть двери.
• Включить КРАСНЫМ зажигание
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка
• Выключить зажигание КЛЮЧ В ЗАМКЕ
• 1 писк
• Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Обязательно дождаться бибикалки — засада в этом месте)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.

Обучить ключик получилось с первого раза!
______________________________________________________

ПС. Я не отвечаю за то, что у кого-то кривые руки (если что)…

Это просто отчет, как я решил свою проблему!

Источник

Неисправности иммобилайзера на Калине: что делать, как отключить и активировать (инструкция с видео)

На автомобилях Lada Kalina используется блок иммо АПС-6 или 6.1. При возникновении неисправностей в его работе первоначально нужно найти причину и попытаться ее устранить. Отключить иммобилайзер на Калине потребуется в случае, если ремонт устройства не дал результатов.

Какие могут быть неисправности и как их устранить?

При эксплуатации ВАЗ Калина возникают следующие проблемы, связанные с работой иммобилайзера:

Где находится иммо в Лада Калина?

Противоугонное средство устанавливается внутри приборной панели, за центральной облицовкой, содержащей дефлекторы подачи воздуха в салон. Доступ к контроллеру возможен путем разборки части панели. Антенна, служащая для связи ключа и блока, располагается на рулевой колонке вокруг замка зажигания.

Стрелкой указан блок иммобилайзера, облицовка панели и воздуховоды сняты

Место расположения иммобилайзера на Лада Калина довольно неудачное, поскольку колодка разъема заливается жидкостями, попавшими в воздушные каналы климатической установки. Проблема часто встречается при промывке радиатора кондиционера.

Как активировать иммобилайзер?

Зачастую автомобиль ВАЗ Калина попадает к владельцу с неактивированным иммобилайзером. Для проведения самостоятельной процедуры активации необходимы оба ключа от автомобиля (с красной меткой и обычный). Обязательным условием являются закрытые двери (до момента срабатывания концевого переключателя).

Для обеспечения корректности процедуры активации иммо на Калине рекомендуется заправить автомобиль, поскольку сигнал о низком уровне топлива идентичен звуку при программировании.

Активация на Калине-1

Процедура обучения на Калина-1 выглядит следующим образом:

Активация на Калине-2

На Калина-2 процедура имеет отличия:

Процедура активации иммобилайзера на ВАЗ Калина, а также Приора и Гранта показана в ролике от канала «avtodopka. ru».

Как отключить иммобилайзер на Калине?

Иммобилайзер отключается при возникновении проблем в работе или использовании сигнализации с дистанционным запуском. Во втором случае более грамотным решением будет установка устройства обхода.

Если владелец намерен блокировать иммо на Калине, то ему необходимо знать тип ЭБУ (контроллер управления двигателем), который установлен на его машине.

При использовании обходчиков возможны две схемы:

Что понадобится?

В зависимости от типа ЭБУ понадобится:

Инструкция по отключению своими руками

Работы выполняются со снятием деталей с автомобиля, поэтому владелец должен иметь навыки разборки и сборки узлов. В противном случае лучше обратиться в автосервис.

Контроллер Bosch М 7-4

Последовательность шагов по деактивации Bosch М 7.4:

Место расположения пинов в штекере

Контроллер Bosch 7-9-7

Доработка блока Bosch 7.9.7 заключается в удалении одного сопротивления. Поскольку размеры деталей малы, то работу рекомендуется проводить в специализированном сервисе. При отсутствии навыков пайки и без дополнительного оборудования можно вывести блок из строя.

Контроллер Январь 7-2

Для того чтобы самому отключить иммобилайзер на Калине с ЭБУ Январь 7.2, необходимо:

На фото ниже приведены некоторые шаги по удалению иммо Январь из памяти.

Источник

Как самостоятельно отключить иммобилайзер на Ладе Калине

Блокировщик двигателя, применяемый в автомобилях ВАЗ, может выходить из строя. В таком случае устройство перестает реагировать на команды владельца или останавливать мотор во время поездки. У водителей часто возникает вопрос, как отключить иммобилайзеры на Калине самостоятельно.

Где находится

Располагаться иммобилайзер на Калине может в глубине приборной панели возле центральной трубки кондиционера. Антенный блок, имеющий форму кольца, находится в замке зажигания. Чип встроен в головку ключа, считывание информации происходит при запуске двигателя. Получить доступ к блокиратору можно следующим образом:

Как активировать

Перед тем как активировать иммобилайзер на 2 Калине, нужно заполнить топливный бак. Это предотвратит возникновение перебоев в работе блокировщика, вызванных аварийным срабатыванием зуммера, предупреждающего о нехватке бензина. Активация блока иммобилайзера требует выполнения следующих действий:

Некоторые автомобили оповещают пользователя не звуковой, а световой индикацией. Лампа иммобилайзера, которая горит на приборной панели, начинает мигать.

Как обойти иммобилайзер на Калине

Существует возможность временного отключения иммобилайзера на Калине 1, которую рекомендуется использовать при монтаже противоугонной системы с автозапуском. Самостоятельно обходить блокиратор можно следующими способами:

Блок Bosch М 7 4

Перед тем как начать процесс выключения своими руками, нужно подготовить:

Процесс отключения блокировщика двигателя осуществляется таким образом:

Блок Bosch 7 9 7

Многие владельцы автомобилей ВАЗ задаются вопросом, как отключить иммобилайзер на 1 Калине. Для этого нужно доработать управляющий блок Bosch 7.9.7. Делается это путем установки нового резистора.

Работы должен выполнять человек, имеющий опыт пайки мелких деталей.

После этого блок перепрошивают так же, как Bosch M 7.4.

Контроллер Январь 7 2

При использовании блока Январь 7.2 работы начинают с подготовки таких инструментов и материалов:

Для отключения функции остановки двигателя нужно выполнить следующие действия:

Перед возвращением управляющего блока в машину Лада Калина нужно разорвать связь ЭБУ с иммобилайзером. Если колодка с блокиратора снята, замыкают 9 и 18 контакты.

Контроллер Январь 5 1

Для отключения функции блокировки двигателя в контроллере Январь 5.1 требуется перепрошивка флеш-памяти. Операцию должен выполнять специалист. Работы производятся с использованием программатора и паяльника.

Аварийное отключение

Выключить сигнализацию в машине самому можно, используя код, заранее сохраненный в памяти ЭБУ. Для деактивации иммобилайзера нужно выполнить такие действия:

При появлении перебоев в работе иммобилайзера его отключают, используя сохраненный ранее код. Для этого нужно сделать следующее:

Причины неисправностей и решение

Наиболее распространенными являются следующие неисправности иммобилайзера:

Если после замены всех вышедших из строя элементов иммобилайзер продолжает работать неправильно, автомобиль нужно доставить в автосервис. Здесь будут выполняться диагностические и ремонтные работы.

Источник

Как отключить иммобилайзер Калина: что нужно знать

Начнем с того, что иммобилайзер сегодня является фактически обязательным устройством в любом современном автомобиле. Многие модели АвтоВАЗ также не стали исключением, в том числе иммобилайзером оснащена и популярная Lada Kalina. При этом в отличие от иномарок, иммо на ВАЗ может работать со сбоями.

В свою очередь, ошибки иммобилайзера Калина не позволяют нормально эксплуатировать автомобиль, что является большой проблемой для владельца. В подобной ситуации может потребоваться отключить ИММО на Калине. Далее мы рассмотрим, как отключается иммобилайзер на Калине, а также на что следует обращать внимание.

Иммобилайзер не работает: причины

Если рассматривать модель Лада Калина, иммобилайзер может выйти из строя по разным причинам. При этом можно выделить самые распространенные:

Если же нет питания, тогда нельзя исключать выход из строя предохранителя цепи питания (предохранитель 10А на Калине 1 и 15А на Калина 2). Этот предохранитель стоит в монтажном блоке под приборной панелью. В случаях, когда замена предохранителя не решает проблему или предохранители горят после установки, необходима диагностика.

В любом случае, перед визитом на сервис, можно попробовать нормализовать работу иммо в условиях обычного гаража. Другими словами, следует отключить и включить иммобилайзер Калина, проверить состояние самого устройства и т.д. Давайте разбираться.

Активация и деактивация иммобилайзера Калина

Прежде всего, Калина имеет два ключа зажигания (черный и красный мастер-ключ). Красный ключ необходим для активации иммо. Чтобы включить иммобилайзер Калины, потребуется сесть в машину, закрыть дверь, после чего вставить красный ключ в замок и включить зажигание.

Когда зуммер выдаст три сигнала, зажигание следует выключить, дальше нужно вытащить ключ. Далее нужно в рамках 5 секунд вставить в замок черный ключ, включить зажигание. Далее зуммер издаст три сигнала, затем еще два через небольшой промежуток времени (в общей сумме 5). После 5 сигналов зажигание можно выключить, ключ следует вынуть из замка.

Затем в рамках 5 секунд нужно вставить красный ключ, выставив его в положение включения зажигания. После нужно выждать, пока зуммер издаст 5 сигналов, затем выключить зажигание. Обратите внимание, ключ вынимать из замка не следует.

Далее зуммер издаст 1 сигнал, после за 5 секунд нужно включить зажигание. Теперь необходимо ждать 5 секунд, за это время моргнет аварийка и сработает звуковой сигнал (клаксон издаст гудок).

Далее потребуется ввести цифры шестизначного кода (от 1 до 9). Ввод осуществляется быстрыми нажатиями педали газа (нажимать педаль нужно до упора). При нажатии на педаль будет загораться значок иммобилайзера, если же отпустить педаль, лампа погаснет.

После вода цифры на педаль газа нужно нажать и удерживать нажатой до момента, пока не погаснет значок иммобилайзера. Это занимает около 5 секунд. Далее можно вводить вторую цифру и т.д. В случае если допущена ошибка при вводе и сохранении, значок иммобилайзера не погаснет, а будет моргать. В этом случае придется всю процедуру начинать сначала, выполнить активацию иммо, а уже затем вводить код.

Чтобы отключить иммобилайзер при помощи кода, потребуется выполнить следующее:

После того, как будет введена последняя цифра, цепь топливного насоса активируется, на панели приборов будет гореть значок иммобилайзера. Если же код по ошибке будет введен неправильно, значок будет моргать. В такой ситуации ввод кода нужно повторить, причем с самого первого числа.

Модель Лада Калина: иммобилайзер, снятие и отключение функции ИММО

Прежде всего, если рассматривать аварийное отключение иммобилайзера, необходимо знать, где находится иммобилайзер на Калине, а также как отключить иммобилайзер своими руками. Если коротко, блок управления иммобилайзером на Лада Калина расположен под панелью приборов (в области центрального воздуховода системы вентиляции и отопления салона).

Также в замке зажигания установлена антенна для считывания сигнала (имеет форму кольца). Чип-транспондер установлен в головке ключа. Считывание метки ключа происходит автоматически, когда водитель вставляет ключ в замок зажигания.

Например, при разборке Калины 1 без кондиционера:

Данная информация может быть полезна, если с блоком возникли проблемы, а также при установке дополнительного оборудования, необходимости интегрировать обходчик иммобилайзера т.д.

В свою очередь, блок Bosch 7.9.7 потребует перепайки резистора, после чего осуществляется прошивка. Однако если стоит блок Январь 5.1 или Январь 7.2, убрать функцию иммобилайзера из блока несколько сложнее. Если коротко, нужно выпаивать и перепрошивать флеш-память EEPROM, интегрировать отдельные схемы и т.д.

Само собой, иммобилайзер Лада Калина в подобных случаях лучше доверить опытным специалистам, которые обладают определенным навыками и знаниями, а также опытом выполнения подобных работ. В противном случае есть риск повредить электронные устройства со всеми вытекающими последствиями.

Что в итоге

С учетом приведенной выше информации становится понятно, что иммобилайзер на Лада Калина в случае возникновения сбоев в его работе следует отключить и включить повторно. Такая «перезагрузка» в отдельных случаях позволяет завести мотор и в дальнейшем эксплуатировать машину без проблем.

Если же необходимо полностью удалить иммобилайзер, тогда потребуются определенные манипуляции с блоком, которые самостоятельно выполнять не рекомендуется. В таком случае необходимо обращаться к опытным специалистам, которые специализируются на ремонте подобных устройств.

Напоследок отметим, что кроме штатного иммо, запуск двигателя также может блокировать и автомобильная сигнализация. В этом случае необходимо точно определить источник проблемы, после чего подбирать наиболее подходящие методы для устранения возникших сбоев или неисправностей сигнализации, иммобилайзера (как штатного, так и стороннего) или целого охранного комплекса в автомобиле.
