Удлинение Газ 3307, 3309

Наша организация «Все Фургоны» предлагает всем желающим удлинить газон Газ 3309, 3307 по самым выгодным ценам. Работы производятся на нашем сертифицированном производстве с соблюдением всех требований, предъявляемым к данным работам техотделом ГИБДД.

Удлинение Газона производится при помощи вставок удлинителей, длина которых рассчитывается под длину кузова, который в дальнейшем будет установлен. Оформить документы собственник автомобиля может сам, так же мы оказываем помощь в оформлении документов с внесением изменений в ПТС.

Удлинить Газон можно у нас!

Марки ГАЗ 3307 и 3309 является недорогим и разносторонним грузовым автомобилем и, пожалуй, главным его недостатком является изначально небольшая длина штатного кузова, которая составляет 3600мм и 5200мм.

При современных требованиях к грузоперевозкам такая длина фургона является маленькой и многие грузы на них не увести. В этом случае мы предоставляем услуги по переоборудованию газона, а именно предлагаем удлинить Газон и установить открытый бортовой кузов, евротент или фургон ( промтоварный или изотермический) длиной 6,2м, 7,0м и 7,5м.

Удлинение Газона производится на заклепках вставками из высокопрочной стали толщиной 6мм, при этом удлиняется и балансируется карданный вал, проводка и тормозная система.

При удлинение рамы ГАЗа мы рекомендуем произвести ряд усилений рамы, что позволит получить более надежную конструкцию, особенно если машина будет возить грузы большого веса.

Что можно установить на удлиненное шасси?

Если вы решились на переоборудование, то вам необходимо определиться какой тип кузова и какие размеры вам требуются.

Мы осуществляем производство всех видов кузовных надстроек на Газоны, которые можно заказать тех размеров, которые необходимы заказчикам для перевозки груза, так мы производим фургоны длиной до 7500мм, шириной до 2550мм и высотой до 2700мм.

Источник

ГАЗ 3307 Автобот 💎 › Бортжурнал › Лошадка здорова и хочет скак… пахать. ))

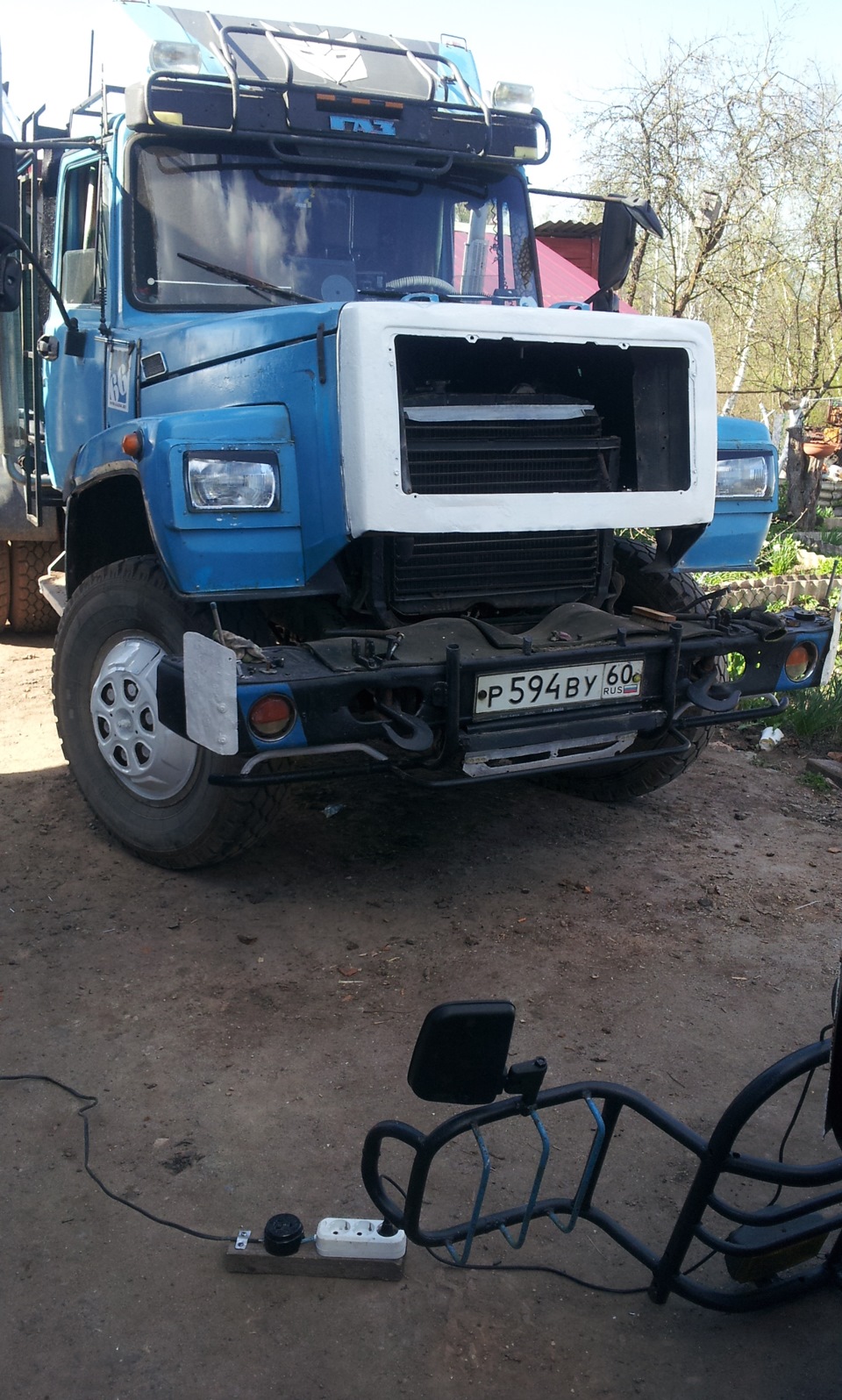

Всё сделал-переделал что хотел и что планировал. Даже где-то чуть больше.

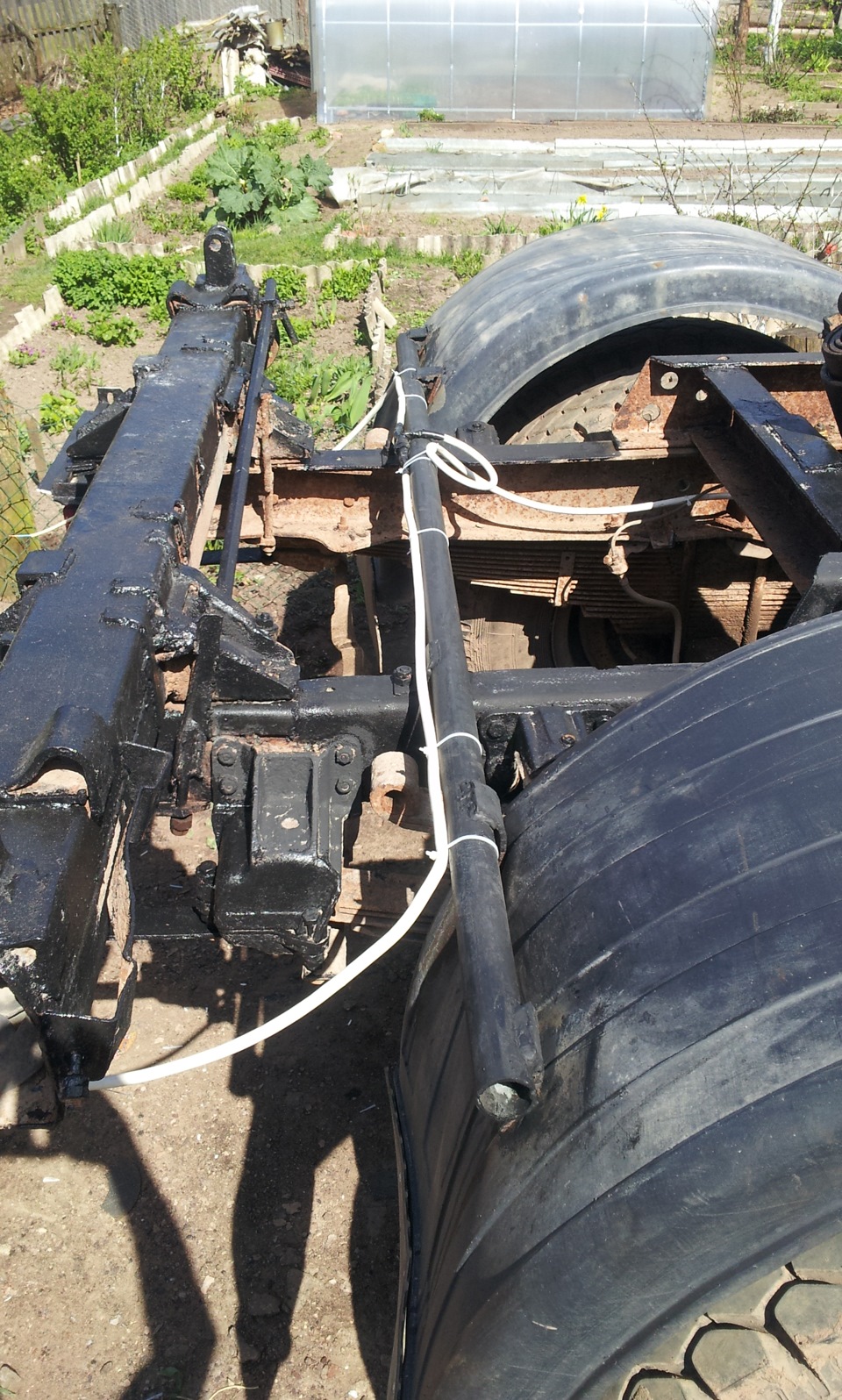

Задний брус хоть и требовал сварки, но всё оказалось не так страшно. Это возрадовало. Только вот зачистить ржу было не вкусно – пыль, знаете ли. ) Но зато все многолетние наслоения краски вперемешку с ржавчиной были удалены и теперь брус хоть и старенький, но боль-мень гладенький. Уже приятно.

Крылья без проблем перекочевали на раму.

Саму кабину нынче наверно не буду красить. А может буду. Поглядим. В целом она пока ничего, а чтоб спина меньше выделялась (её и видно-то только когда кузов поднимается) окрасил вдавленные участки чёрным. Стёкла тоже замазал, всё равно они изнутри завешены, а так с нижним рядом гармонируют.

Читайте также:  Приспособление для закрутки сигарет своими руками

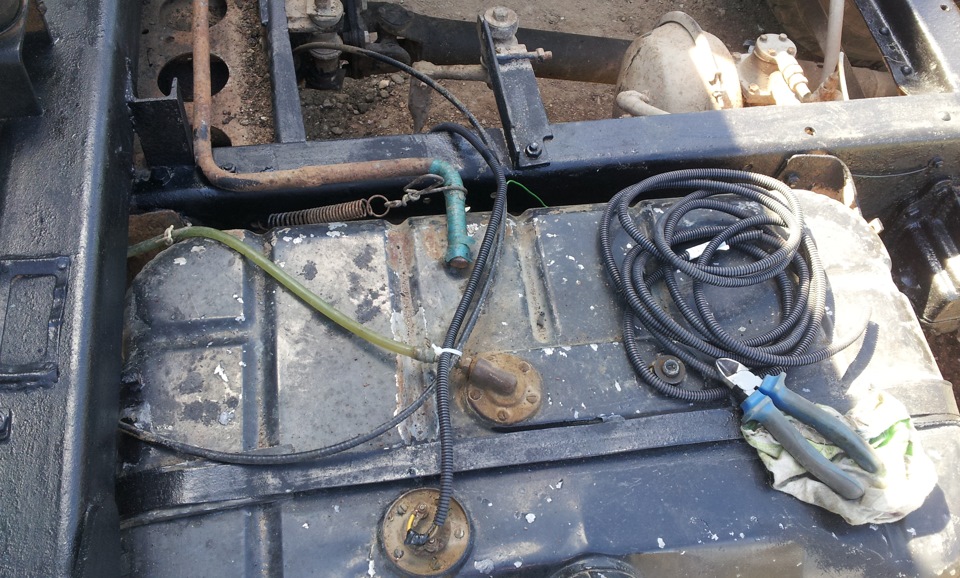

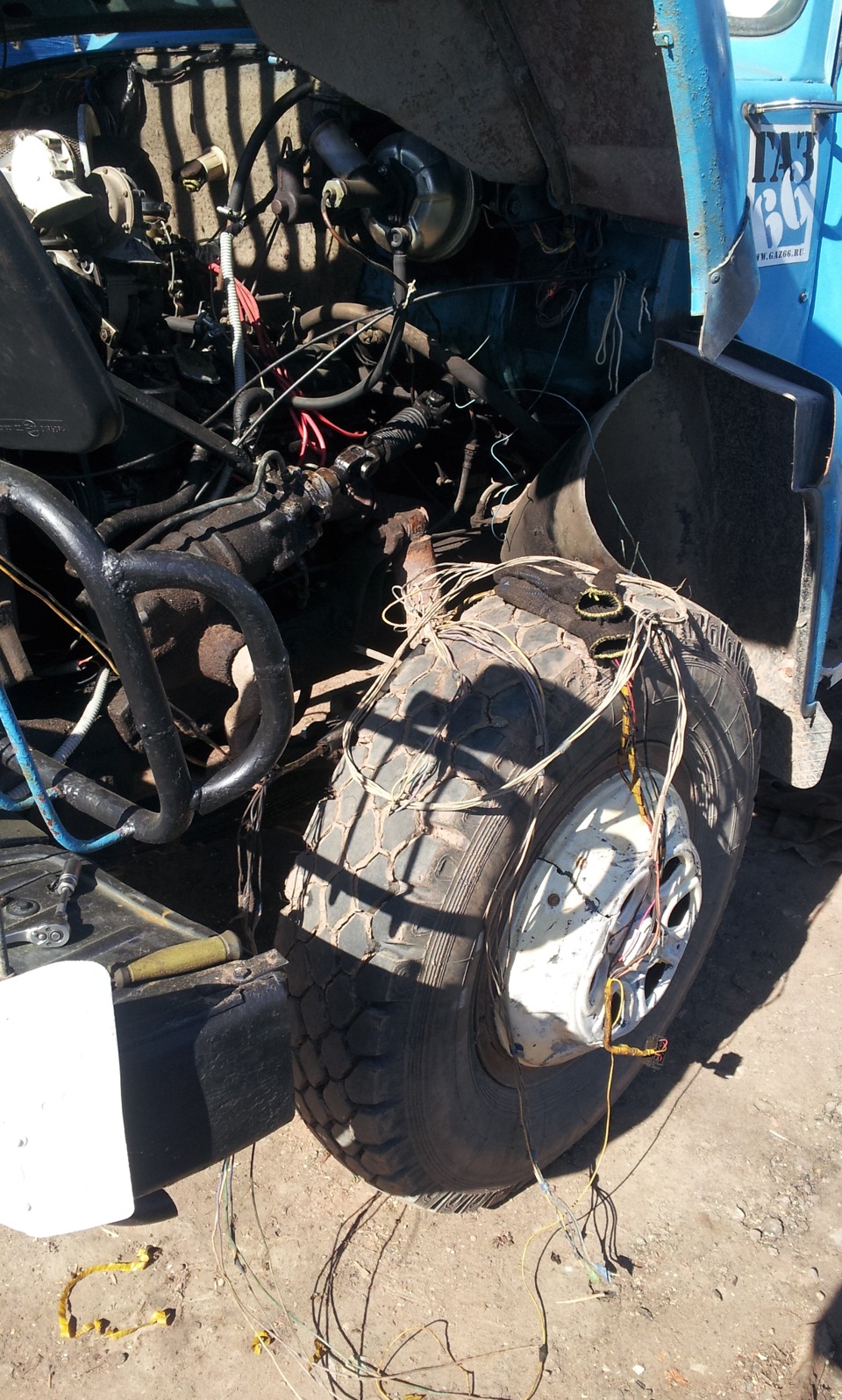

Проводку тоже без особых осложнений поменял.

И, главное, никаких больше сомнений что подведёт, как было недавно этой ранней весной, когда где-то коротнуло и поди найди. Хорошо фары отдельно сделаны, так хоть без света не остался для передвижения. А оказалось в задней части и была пара подозрительных протёртостей. Помню как просто весь шлейф подёргал и коротец пропал. Ездить позволяло, но вмешательства требовало. Сколько лет-то уже проводам, ёлы-палы! В общем, теперь вопрос учерпан. )

Вернул на место передние половины подкрылков. Когда пилил морду задние сразу приделал, а передние всё валялись. А к ним спереди небольшие резинки подвесил, чтоб не сильно в бампер изнутри брызгало.

Обновил тапочки. Покрасил, то бишь. Правый передний ещё и залатал – кусок был выломан и зияло неприглядное отверстице.

А коли пошла такая пьянка, то порезал и последний огурец – зачистил и покрасил «телевизор». Ну в таких он уже трещинах был (краска кое-где лопушилась), что на фоне преображения задницы нос просто вызывающе позорствовал. ))

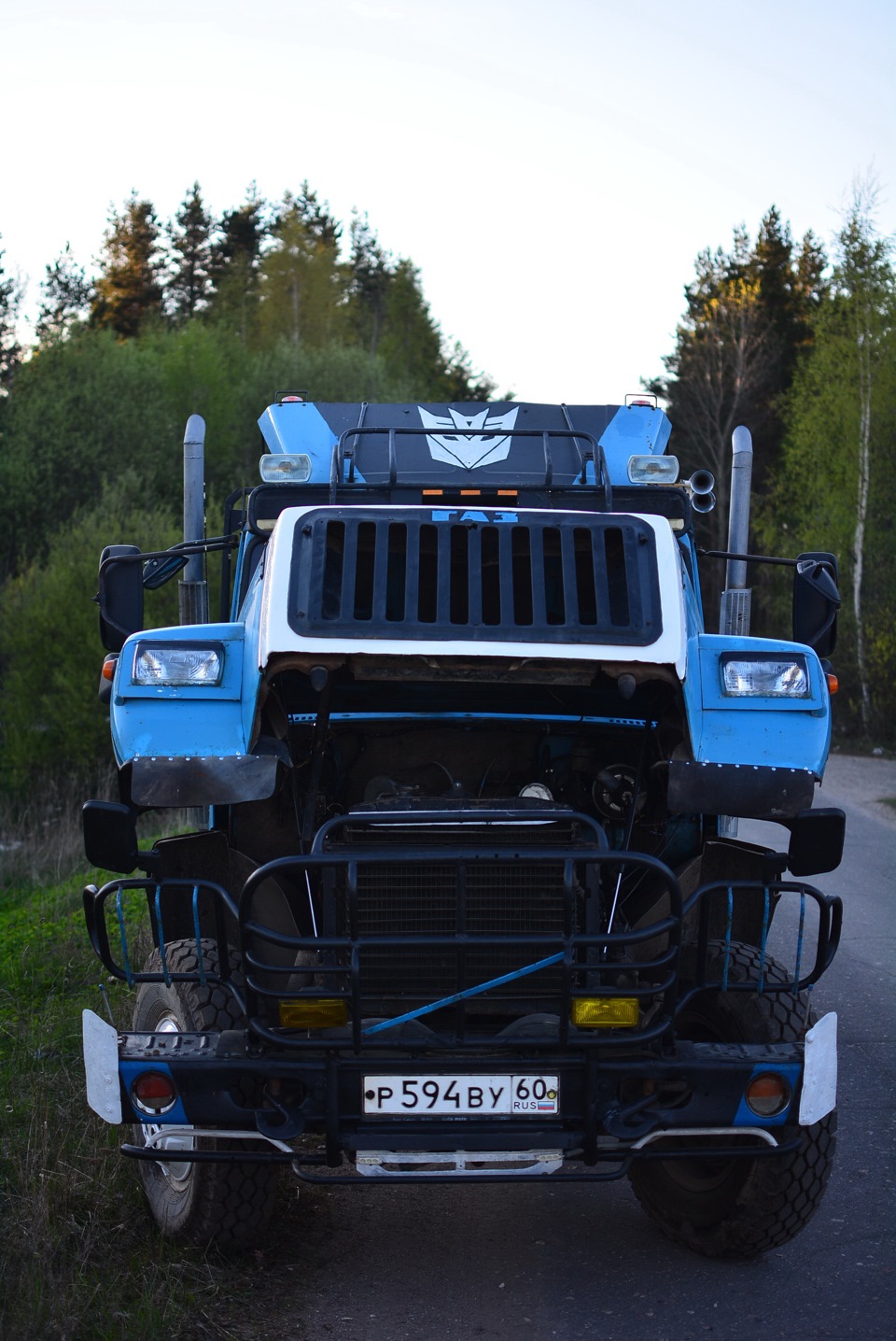

И для полноты композиции добавил на крышу пару фар. Тоже прямоугольные, в общем стиле с противотуманками и головными. На мой взгляд их там малость не хватало. Есть к ним чехлы и дабы не выглядело вызывающе они если что будут надеты.

Источник

Как удлинить ГАЗель — пошаговая инструкция!?

Когда возникает необходимость перевозить больше грузов, перед владельцами транспортного средства возникает выбор: приобрести более вместительное авто или нарастить колёсную базу. Удлинение ГАЗели своими руками обойдётся дешевле, но о внесении таких изменений в конструкцию автомобиля ходит немало слухов и мифов. Попробуем разобраться, в этом вопросе более детально.

Удлинение ГАЗели: мифы и реальность

Начнём со слухов. Чаще всего, автовладельцев беспокоит два вопроса: разрешено ли удлинение колёсной базы в принципе, и не будет ли авто чаще ломаться после внесения изменений в базовую конструкцию? Кроме того, возникает вопрос о целесообразности такого удлинения ввиду низкой грузоподъемности транспортного средства. Подробно ответим на каждый из них.

Слишком маленькая грузоподъёмность для удлинения рамы?!

Да, ГАЗель относится к малотоннажным автомобилям, с заявленной грузоподъёмностью в 1.5 тонны. Однако в реальности, техника свободно перевозит грузы, превышающие по массе заявленные цифры. И это в базовой комплектации!

Если удлинить ГАЗель самому, грузоподъёмность возрастает до 2.5-3 тонн. Кроме того, увеличивается и объём внутреннего пространства фургона. В любом случае, такая переработка значительно повышает рентабельность использования техники на рынке грузоперевозок.

Удлинение ГАЗели запрещено?!

Это мнение не соответствует действительности. Иногда в ГИБДД не выдают разрешение на внесение изменений в конструкцию кузова, однако, такой отказ не правомерен. С 2015 года действует технический регламент ТС, который внёс изменения в порядок оформления таких изменений. О полном запрете речи в документе не идёт, просто усложнилась «бумажная» сторона вопроса, как для автовладельцев, так и для ГИБДД.

Читайте также:  Славянский оберег на удачу своими руками

Поэтому столкнувшись с отказом, автовладелец может оспорить это решение в судебном порядке или не выполнять удлинение шасси ГАЗели самому, а обратиться за помощью к профессионалам. Обычно такая услуга включает и помощь в оформлении необходимых документов.

После переоборудования рама будет ломаться?!

Это утверждение справедливо лишь отчасти. Кустарная доработка конструкции действительно способна ухудшить надёжность рамы. Однако если работы выполняются специализированной компанией, проблем обычно не возникает.

Перед началом работ проводится инженерно-технический расчёт прочности, составляется техническое задание. После завершения, ГАЗель проходит экспертизу на предмет проверки безопасности конструкции.

Удлинение кузова ГАЗели: основные этапы выполнения

Начинаются такие работы с подготовки. В частности, с рамы демонтируются имеющиеся грузовые надстройки. Колёса блокируются, под раму подводятся упоры. Снимаются вспомогательные системы: электрика, топливные магистрали, тормозная система, карданный вал.

Разрезание рамы

Предварительно наносится разметка. Обычно это делается в районе крепления глушителя, где в раме имеются заводские отверстия. Надрез начинается с нижних рёбер, потом разрезаются боковые элементы несущего швеллера, а затем верхняя часть.

Установка удлинителей

Это пластины с уже готовыми отверстиями, которые просто надвигаются на раму и соединяются с балками выбранным способом. Для крепления может использоваться сварка, болтовое соединение или заклёпки.

Установка заднего свеса

Здесь демонтируется задняя поперечина, и балки рамы наращиваются удлинителями. После этого, свес крепится к раме.

На завершающем этапе, на ГАЗель устанавливаются снятые ранее топливопроводные магистрали и узлы.

Что лучше использовать для удлинения: сварку, болты или клёпки?

У каждого из перечисленных способов имеются свои особенности. Например, сварку часто используют, если ГАЗель удлиняется в кустарных условиях. Кстати, именно из-за этого и появился миф о частых поломках рамы. Выполнить сварной шов проще, но такой тип соединения не выдерживает постоянные и динамические нагрузки.

Поэтому правильнее будет фиксировать удлиняющие элементы болтами или клёпками. При этом из этих вариантов, клёпки являются более надёжным способом фиксации: они не ослабевают с течением времени.

Какого размера может быть удлинённая ГАЗель?

В теории, никаких ограничений здесь нет, однако, существует несколько типовых размеров, которые считаются оптимальными, не ухудшают технические характеристики и несущую способность рамы. В частности, максимальная длина рамы не должна превышать 7.5 метров.

Что входит в стоимость удлинения:

Обычно, цена услуги охватывает все выполненные работы, необходимые для наращивания колёсной базы.

Сюда относится монтаж/демонтаж:

Конкретный перечень услуг, входящих в стоимость заказа, зависит от компании, которая выполняет удлинение рамы.

Негативные стороны удлинения ГАЗели

Удлинение кузова ГАЗели имеет и отрицательные стороны, поэтому перед принятием такого решения, нужно тщательно взвесить все за и против. В частности, чем длиннее база, тем меньше грузоподъёмность платформы.

Например, если ГАЗель длиной 3 метра перевозит 1.5 тонны груза, то 4-метровая сможет взять только 1.1 т. В целом, эта проблема решается усилением рамы, но в этом случае, увеличивается и стоимость удлинения.

Второй негативный момент – снижение манёвренности. Не секрет, что длинномерному транспорту сложнее маневрировать в потоке машин, подъезжать к местам разгрузки и загрузки. Поэтому ГАЗели с удлинённой рамой обычно используются на междугородних маршрутах: внутри городской черты их рентабельность снижается.

Читайте также:  Развивающие игры для малышей своими руками фото

Дополнительные услуги

Сюда относятся сопутствующие услуги: ремонт и усиление конструкции. Если с первым пунктом всё понятно, то у второго есть свои нюансы.

В частности, усиление рамы выполняется двумя способами:

Приведённые стоимости различаются по сложности, объёму работ и стоимости, поэтому выбор обычно остаётся за автовладельцем.

Как выбрать компанию, чтобы удлинить ГАЗель?

Такие услуги предлагают многие автомастерские, но иногда качество выполненных работ оставляет желать лучшего.

Чтобы избежать проблем в будущем, при выборе компании нужно обращать внимание на следующие моменты:

Помимо этого, следует учитывать ценовую политику и техническое оснащение производственной линии.

Как оформить удлинение ГАЗели в ГИБДД?

Оформление выполняется в несколько этапов:

Здесь важно понимать, что самостоятельное удлинение рамы без получения необходимого разрешения, карается денежным штрафом и устранением предмета правонарушения.

Источник

Удлинение рамы Газели

Удлинение Газели своими руками невозможно. Изменить конструкцию транспортного средства могут только профессионалы. Подобный тюнинг Газели проводится с помощью специального оборудования.

Процесс модернизации

Чтобы удлинить раму Газели, специалисты проводят следующие работы:

Схема с размерами для удлинения рамы Газели

С помощью подобного тюнинга длина кузова может достигать 4,5 либо 6 м. Такие габариты позволяют перевозить любые грузы (объем 20-35 куб). Удлинение рамы Газель имеет свои минусы:

Размеры удлинения рамы грузовика Газель

Можно удлинить кузов Газели для последующей установки автолавки, фургона-мастерской либо мобильного автосервиса. В последнем случае можно оказывать автосервисные услуги прямо на трассе, где нет конкурентов. Можно установить своими руками на удлиненную базу легкого грузовика Газель фургон-магазин или «экспресс-кафе». Распространенной ошибкой считается самостоятельное удлинение Газели любой модификации путем наставки задних рессор.

Модификация «Фермер»

Прежде чем удлинить кузов Газели «Фермер», изучается рамная конструкция. Она состоит из 2-х продольных лонжеронов и поперечных элементов. Для удлинения рамы применяется вставка. Кабина устанавливается через резиновые подушки. Бортовая удлиненная платформа монтируется на специальные элементы.

Мотор тюнингованной Газели «Фермер» фиксируется 3-мя точками — КП и с помощью резиновых подушек, расположенных на передней траверсе.

К удлиненной раме фиксируют рессоры, бензобак. Внутри конструкции прокладывают тормозные трубки и электропроводку к задним фарам. Конструкция удлиненной Газели модификации «Фермер» будет надежной, если сборка произведена правильно. Но прежде, чем удлинить Газель, специалисты учитывают ее стандартную грузоподъемность.

Пример крепления удлиненной рамы Газели

Чтобы удлинить Газель качественно, особое внимание рекомендуется уделить геометрии рамной конструкции, элементам крепления. При сборке конструкции кабину, кузов, мотор и прочие узлы необходимо хорошо закрепить. Если в процессе эксплуатации удлиненной базы Газель «Фермер» появились в раме трещины, тогда производятся сварочные работы. При наличии сварочного аппарата и опыта работы с ним ремонт производится своими руками. В противном случае потребуется обратиться за помощью к автомастеру.

Чтобы заварить удлиненную раму, изготавливается из листа 3-4 мм накладка в форме ромба. Для обварки конструкции чаще применяется полуавтомат. Для оформления Газели «Фермер» с заваренной рамой в ГАИ потребуется предоставить акт выполненной работы из автосервиса.
