Как удлинить сверло по дереву своими руками

Особенности удлинителей для сверла

В процессе строительных работ необходимыми инструментами являются сверла и дрель. В настоящее время существует большое количество различных моделей насадок в зависимости от размеров, типа хвостовика. Некоторые образцы могут подойти не для всех дрелей. В таких случаях нередко используют специальные удлинители для подключения к патрону агрегата. Сегодня мы поговорим об особенностях таких дополнительных инструментов и о том, каких видов они могут быть.

Что это такое?

Удлинитель для сверл представляет собой небольшую вытянутую конструкцию, которая позволяет удлинять изделие и делать более глубокие сквозные отверстия в различных материалах. При этом любой удлинитель должен быть немного меньше в диаметре по сравнению с самим сверлом. Кроме того, при работе с таким дополнительным аксессуаром следует внимательно корректировать режимы резания при сверлении.

На сегодняшний день отдельно выпускаются такие удлинители, предназначенные для определенных типов сверл (перьевых моделей, для ударных буровых кромок). Они могут значительно отличаться друг от друга некоторыми конструктивными особенностями, что необходимо учитывать при выборе подходящего варианта. Эти аксессуары для сверл чаще всего изготавливаются из качественной стальной основы. Но встречаются и некоторые модели, сделанные из особых типов пластмассы. В среднем общая длина данных изделий может составлять примерно 140-155 миллиметров.

Дополнительные детали для сверла достаточно легко закреплять. Они, как правило, имеют шестигранные хвостовики, которые одним движением можно закрепить в патроне электрического агрегата и легко открепить его. Многие модели предусматривают возможность быстрой замены такой оснастки.

Какими бывают?

Удлинители могут быть самых разных типов. Можно выделить следующие варианты таких строительных аксессуаров.

Чаще всего эти удлинители изготавливаются из прочной углеродистой стали.

В отдельную группу можно выделить специальные гибкие удлинители для сверл. Нередко основную часть изготавливают из мягкой черной пластмассы. Иногда этот материал делают с небольшим рельефом. На концах пластика размещаются металлические наконечники, в том числе и шестигранный хвостовик.

Сегодня можно встретить целые наборы, в которых, помимо самого пластмассового удлинителя, идет и комплект из нескольких различных насадок – каждая из них предназначена для определенного типа сверла. При необходимости их можно легко заменить.

Подобные варианты считаются более практичными и удобными в использовании по сравнению с жесткими конструкциями, которые продаются поштучно.

Также отдельно можно выделить и удлинитель SDS. Он имеет цилиндрическую форму. На одном конце изделия имеется тонкая спиралевидная деталь, на другом конце находится шестигранный тонкий хвостовик. Эту модель используют только вместе с ударным буровым инструментом с коронками. Подобные приспособления смогут подойти для сверления кирпичных поверхностей, природного или искусственного камня, бетонных покрытий. Глубина сверления таким строительным аксессуаром может составлять примерно 300 миллиметров.

Как сделать своими руками?

Если вы не хотите приобретать удлинитель в строительном магазине, можно сделать длинное сверло самостоятельно. Для этого сначала нужно взять длинный гвоздь подходящего диаметра. Его шляпку понадобится аккуратно расклепать. Сделать это можно при помощи простого молотка. Все края шляпки гвоздя постепенно обтачивают, понемногу придавая ей заостренную форму обычного сверла.

Если в дальнейшем вам придется проводить сверление в рыхлых деревянных поверхностях, шляпку гвоздя лучше расклепать в форме заостренного наконечника. В процессе сверления самодельной деталью происходит уплотнение стенок данного материала, что является важным условием для легкого и быстрого закручивания шурупов. Удлинить сверло самостоятельно можно и путем увеличения длины хвостовика. Чтобы сделать это, нужно в нем создать маленькое отверстие под внутреннюю резьбу. Затем ее нарезают метчиком. На жестком стержне из металла изготавливают внешнюю резьбу. Полученные детали скручивают между собой.

Чтобы добиться максимальной прочности и надежности, образовавшийся стык лучше заварить и тщательно зачистить, но данная процедура не является обязательной.

Хвостовик можно нарастить и другим способом. Для этого сначала нужно подготовить прочный тонкий стержень из металла. При этом его диаметр должен быть немного больше, чем диаметр хвостовика. Его поверхность должна быть абсолютно ровной, без мелких царапин и щелей. Также для работы понадобится токарное оборудование. Наращивание начинают с того, что на токарном станке немного уменьшают диаметр хвостовика. Одновременно с этим в металлическом стержне делают маленькое углубление. Оно будет выступать в качестве отверстия для вставки самого инструмента. После этого хвостовик максимально плотно и прочно закрепляется в стержне.

Место соединения рекомендуется заварить и зачистить. На заключительном этапе уравнивают диаметры старого сверла и нового удлиненного хвостовика. Сделать это также можно при помощи токарного оборудования.В некоторых случаях удлинитель делают посредством сварки нового металлического стержня и сверла. Но при этом диаметры обеих составляющих деталей должны быть одинаковыми. В конце место соединения деталей сваривают и зачищают, чтобы на поверхности не было неровностей и царапин.

О том, какой удлинитель для сверла выбрать, смотрите в следующем видео.

Источник

Сверло форстнера своими руками

Удлинитель для перового сверла.

Возникла проблема. Необходимо на даче сверлить брусовые стены перовым сверлом 22мм(под электрику). Толщина стены вместе с обшивкой 17-19см. Обычное перовое сверло позволяет сверлить на глубину примерно 13см. Необходим удлинитель. В продаже нигде в Москве найти не удалось. Многие продавцы и не знают что такие бывают. Вопрос: Возможно ли в качестве удлинителя перового сверла использовать удлинитель для бит? Одинаковые ли у них посадочные размеры.

Читайте также:  Регулировка птф ваз 2110 своими руками

есть разные перовые свёрла. Иные – прекрасно встают в адаптеры. Только такой адаптер, как на картинке, будет неудобен – он не удержит сверло при вынимании, сверло останется в стене. Нужен с фиксацией. Есть другие перовые свёрла, они вообще слишком свободно будут болтаться в адаптере 1/4″.

В Леруа-Мерлен продаются адаптеры-удлинители для перовых свёрел «Энкор». 59 рублей, длина – около 20 см.

2Dmitriy65 на рынках смотреть надо.есть удлинители 30см.правда из серии разовых и в основном в наборах.лично я приваривал кусок шпильки.но там ф35 надо было 40см грызть.

Куда,к хвосту сверла?

угуну так же не хотелось в магаз переть за 20км. а тут сварка под рукой(отопление собирал)сверло копейки стоит,прихватил и дале дерзай.

Не удобно. Слишком много разных размеров придется докупать. И не знаю потянет ли его шуруповерт. Я Макитой сверлил диаметром 35 в 150 брусе. Идет без проблем, вот только длины не хватает.

Наверное,иногда приходится выкручиваться.

Я тоже сверлил,но обходился коротышкой (обычным) сверлом по металлу.

Так по делу то что? Хвостовики у перового сверла и биты разные или одинаковые?

руслан1111 написал : на рынках смотреть надо.есть удлинители 30см.правда из серии разовых и в основном в наборах.

Пользовал такой Энкор: сверло и удлинитель несоосны – биение бешеное! Резюме: кал.

Dmitriy65 написал : Так по делу то что?

Удлинитель Энкор+сверло Энкор (как самый бюджетный вариант). Либо другое сверло,которое (хвост) влезет в энкоровский удлинитель.

Бросьте,для эпизодически-разовой работы,без проблем. Тут варианты с привариванием арматуры к хвосту,и то никто на биение не жалуется.А это всё как никак сделано в станке,в центрАх.

Как удлинить сверло по металлу своими руками

Чтобы самостоятельно удлинить сверло по металлу, воспользуйтесь одним из трех способов.

Простая сварка

Для этого способа удлинения сверла вам понадобятся:

стальной цилиндрический стержень такого же диаметра необходимой длины;

отрезок металлического уголка;

На торце сверла и одном из торцов стержня сделайте фаски.

Поместите инструмент и стержень в металлический уголок и совместите их друг с другом.

Постепенно поворачивая заготовки, приварите сверло к стержню из металла.

Обработайте шов до удаления всех неровностей.

Наращивание хвостовика. Способ 1

Для этой технологии удлинения сверла вам понадобится стержень, диаметр которого меньше диаметра хвостовика на 2–3 мм. Общий принцип таков.

В хвостовике сверла проделывают отверстие под внутреннюю резьбу.

Нарезают ее метчиком.

На металлическом стержне нарезают внешнюю резьбу.

Детали скручивают друг с другом.

Для большей надежности стык можно заварить и зачистить.

Наращивание хвостовика. Способ 2

Для этого способа удлинения сверла потребуется стержень, диаметр которого больше диаметра хвостовика. Для работы понадобится токарный станок. Технология выглядит так.

На токарном станке диаметр части хвостовика немного уменьшают.

В стержне просверливают отверстие под вставку инструмента.

Хвостовик закрепляют в стержне и заваривают место соединения.

На токарном станке уравнивают диаметры старого сверла и удлиненного хвостовика.

В этой статье мы расскажем об особенностях использования станков и вышеперечисленных приспособлений.

Приветствуем вас, дорогие читатели! В этой статье мы подробно расскажем о резьбонакатных роликах.

В этой статье мы подробно расскажем о технологиях обработки заготовок и изделий из закаленных металлов

Особое внимание уделим следующим основным вопросам

В этой статье расскажем о том, какие стандартные диаметры и размеры имеют самые распространенные спиральные и корончатые сверла по металлу.

Скорость вращения фрезы по металлу и иные параметры резания устанавливаются индивидуально для каждой операции.

Слесари и мастера иного профиля часто сталкиваются с необходимостью вырезать круг в металле. Это можно сделать различными способами. О них мы и расскажем в этой статье.

В этой статье мы расскажем обо всех особенностях токарной обработки металла.

В этой статье мы расскажем все о борфрезах по металлу.

В этой статье мы расскажем о типах расточных резцов, их назначении и конструктивных особенностях.

Токарный резец — это основной инструмент, который применяется для обработки заготовок на токарных станках. Именно он контактирует с деталью и придает ей необходимую форму. В этой статье мы максимально подробно расскажем о конструктивных особенностях и классификации резцов. Изучив информацию, вы сможете на практике без проблем подобрать инструмент для той или иной операции.

Конструктивные особенности приспособления

Чтобы работать с такой оснасткой, необходимо хорошо знать, как сверлить сверлом Форстнера. Для этого нужно детально рассмотреть его конструкцию. Рабочая часть оснащена двумя режущими кромками. Имеет очень маленькое центровочное острие.

Профиль инструмента похож на букву Z, имеющую закруглённые концы снизу и сверху. Внешний вид сильно напоминает букву S, только в зеркальном отображении.

Сверло изготавливают из прочной быстрорежущей стали. Этот металл способен выдержать высокую температуру рабочей зоны. Для повышения срока эксплуатации инструмента часть производителей проводят титановое напыление режущей кромки, устанавливают твердосплавные пластины.

Чтобы повысить скорость операции, а также уменьшить перегрев, на режущих поверхностях нарезают зубья. Единственным недостатком такого зубчатого инструмента можно назвать не очень высокую чистоту поверхности.

Модификация мебельной оснастки

Изготовлением сверла Форстнера занимаются большое число компаний, отличающихся собственным технологическим подходом. Кто-то стремится улучшить качество инструмента, другие занимаются модернизацией сплава, стремясь увеличить прочность приспособления. Некоторые фирмы придерживаются первоисточника, они стараются сохранить все параметры и точную конфигурацию инструмента.

Как пользоваться сверлом Форстнера, хорошо знают профессионалы. Очень важным считается его диаметр. Самыми востребованными остаются приспособления с диаметром 30—40 мм. В магазинах можно встретить 10 или 60 мм свёрла, оснащённые зубчатым венцом. Они отличаются режущим ободком, форма которого похожа на зубья. Главным преимуществом такого инструмента является минимальный нагрев при работе.

Читайте также:  Сшить своими руками теплое трикотажное платье

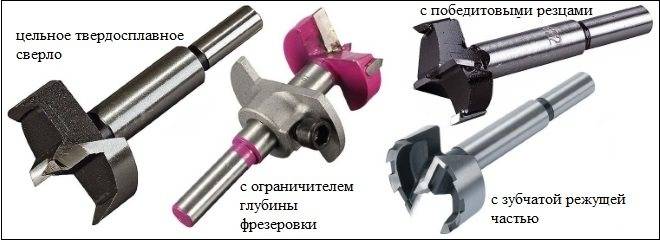

Большой популярностью пользуются свёрла, режущая кромка которых изготовлена из твёрдого сплава. В принципе, эта конструкция больше всего напоминает оригинальную версию Форстнера. К сожалению, стоимость таких изделий очень высока, их часто подделывают. Отрицательной чертой этой оснастки является большая вибрация, а также срыв с обрабатываемой поверхности из-за небольшого диаметра боковых резцов.

Некоторые тонкости обработки

Чтобы получить высокую точность обработки, изделие оснащено специальным центровочным остриём. На поверхности детали отмечают точку нарезки отверстия. Острие продавливается в дерево пока не произойдёт равномерного прикосновения режущей кромки к поверхности.

Операция должна начинаться с самых маленьких оборотов. Основная скорость работы такого сверла находится в диапазоне 800—1800 об. в минуту. Для большой рабочей зоны используется небольшая скорость.

Чтобы получить требуемую глубину отверстия, применяются специальные ограничители. Эти детали являются своеобразным сигнализатором для рабочего, когда необходимо закончить сверление.

Для этой операции мастера советуют придерживаться нескольких несложных, но очень важных правил:

Они должны быть без задиров и сколов. Приобретать изделия с дефектами не стоит. Исправить самостоятельно их будет очень сложно

Покупая такой инструмент в магазине, необходимо проверить состояние режущих поверхностей. Они должны быть без задиров и сколов. Приобретать изделия с дефектами не стоит. Исправить самостоятельно их будет очень сложно.

Полезные приемы при сверлении

Для работы с каленой сталью могут применяться самые различные технологии. Наиболее распространенные технологии характеризуются следующими особенностями:

Кроме этого, для достижения поставленной цели часто приобретается пробойник. С его помощью можно сделать небольшой отверстие, что упростит дальнейшее сверление.

Конструкция и принцип работы

С тех пор как был изобретён цилиндрический фрез Форстнера, из-за его большой востребованности появились много других подобных инструментов. Некоторые из них лишь немного напоминают оригинальную модель, но работают по одному и тому же принципу. Они проделывают несквозные круглые отверстия с ровным плоским дном.

Виды резцов

Для работы используется дрель с зажимным патроном стандартного типа. Например, у сверла Форстнера 15 мм в диаметре хвостовик размером 8 мм, а при диаметре сверла 28−60 мм размер хвостовика 10 мм. Для изготовления мебельных петель или другой фурнитуры требуются фрезы разных размеров и поэтому в своей мастерской надо иметь набор таких инструментов.

Чтобы точно расположить сверло, в начале работы его центровочное остриё размещают в точке разметки и вдавливают в обрабатываемый материал до полного касания его плоскостью сверла. Сверление начинают на небольших оборотах, затем увеличивают до 800−1800 в минуту в зависимости от диаметра отверстия. Чем он больше, тем меньше скорость, чтобы избегать перегрева резцов.

На высоких скоростях оборотов сверло может сорваться. Чтобы обеспечить безопасные условия работы, удобство её выполнения и в случаях, где требуется особая точность изготовления отверстия, используют сверло Форстнера 35 мм с ограничителем. Он обеспечивает нужную глубину отверстия, вовремя останавливая инструмент. Мебельная петля или другая фурнитура должна устанавливаться только в качественные срезы.

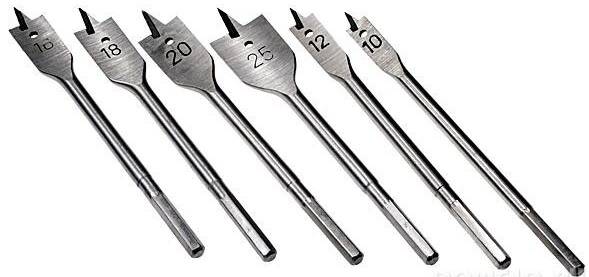

Скорее всего, Вам пригодится информация о том, как пользоваться перьевым сверлом по дереву.

В настоящее время существует множество производителей, которые выпускают наборы шестигранных сверл различных длины и диаметра.

Современный ассортимент подобных изделий представляет собой ряд моделей для обработки различных материалов – керамических поверхностей, бетонных стен, изделий и конструкций из металлов и их сплавов, дерева, пластиковых изделий, поверхностей из кафеля и других.

Сверла с шестигранным держателем также классифицируются по своей конструкции – они могут выпускаться с различным строением канав и углов заточки. Выделяют несколько видов.

Условно сверла можно разделить в зависимости от страны-производителя (Китай, Европа и так далее). Информацию об этом содержит маркировка на хвостовике. Довольно часто бренды выпускают наборы сверл одного диаметра, но разной длины, а также наборы сверл одной длины, но с разным диаметром.

Все сверла различают и по цветам. Цвет изделия говорит о методе обработки и материале изготовления изделия.

Отходя от темы, стоит отдельно отметить, что похожие сверла производятся для шуруповерта. Шуруповерты чаще всего не предназначены под шестигранник и требуют определенный вид хвостовика. Помимо шестигранного, существуют трехгранные, цилиндрические, конические, шестигранные (гексагональные) и другие виды хвостовиков.

Изготовление самодельного сверла

При необходимости можно провести изготовление сверла из каленой стали. Среди основных рекомендаций по проведению подобной работы отметим:

Для того чтобы снизить степень обрабатываемости поверхности проводится добавление масла. За счет этого обеспечивается длительная обработка по причине уменьшения силы трения и снижения температуры.

Самодельные сверла по каленке

В заключение отметим, что обработка каленой стали должна проводиться исключительно при применении специальных инструментов. Для работы требуется сверлильный аппарат, так как ручной не позволит получить требуемое отверстие.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельные перьевые свёрла по дереву

Здравствуйте, уважаемые посетители сайта “В гостях у Самоделкина”. Сегодня я хочу рассказать о том, как легко можно сделать перьевые свёрла по дереву.

На днях мне понадобилось просверлить в ДСП отверстия большого диаметра, а именно 40 и 20 мм. И тут выяснилось, что у меня нет нужных свёрл.

Нет. Конечно же у меня есть много разных перьевых свёрл. И обычных и несколько разводных. Но, вот, беда в том, что работал я сейчас дома в подвале, а свёрла мои находятся на другом конце города, а именно – на стройке, где я ими в последний раз пользовался.

Читайте также:  Майка с разрезом на спине своими руками

И вот я решил быстренько сделать нужные свёрла из того, что было под рукой.

И, собственно, понадобилось мне для этого следующее:

1. кусок листовой “нержавейки”, толщиной 2 мм. (Не обязательно “нержавейка”. Просто она у меня валялась..)2. Металлический штырь диаметром 10 мм. (Тоже можно тоньше. Просто, этот у меня был))))3. Болт (винт) М6 (или тоньше).

(Перед тем, как начать рассказ, хочу извиниться за плохое качество фото. Дело в том, что мне некогда было пошагово фотографировать процесс, поэтому я просто включил на смартфоне запись видео, а потом сделал с него скриншоты. )

Итак, с чего я начал. Отыскал кусок листового металла, толщиной 2 мм. Попался под руку вот такой кусок “нержавейки”

Начал я со сверла, диаметром 40мм. Для начала я нарисовал заготовку сверла на куске нержавейки:

При помощи болгарки с отрезным кругом я вырезал заготовку:

После этого я изготовил сам стержень сверла. Его я решил сделать из десятимиллиметрового прутка, который валялся у меня в “металлоломе”:

Я отрезал от прута кусок нужной длины:

Зажав в тиски, я прорезал отрезным кругом диаметральную прорезь. Глубину прореза я прикинул на глазок, просто приложив заготовку и отметив такую глубину, “чтоб нормально было”. ))))

После этого я проверил, вставляется ли моё “перо” в прорезь стержня:

Выровняв ровно по центру, я сделал маркером отметки на плоскости, соответствующие толщине стержня:

Сменив отрезной круг на зачистной, я выбрал металл между прорезями.

Затем верхнюю половину стержня (до прорези) я рассверлил сверлом, диаметром шесть миллиметров:

А в нижней половине нарезал резьбу М6:

После этого я вставил перо в стержень, выровнял, и, наметив сверлом центр, извлёк его и просверлил отверстие диаметром 6 мм.

В роли винта у меня выступил болт М6. Мне было проще нарезать резьбу. Но если у вас не найдётся под рукой метчиков, можно использовать его в роли болта – накрутить с другой стороны гайку. Она не помешает, просто крепить будет не так удобно – нужно будет два ключа.

Теперь заточим наше сверло. Я использовал самодельный наждак с алмазной чашкой. Просто потому, что он был у меня под рукой:

Всё! Сверло готово. Оно достаточно легко просверлит и дерево и ДСП :

Т.к. стержень был уже готов, сделать второе перо, шириной 20 миллиметров, не составило особого труда:

Конечно же, такие свёрла не годятся для постоянной, профессиональной работы. Для этого нужны покупные свёрла из хорошей стали. Но я – не профессионал. Я – самодельщик! И последний раз перед этим случаем перьевым сверлом такого диаметра я пользовался около десяти лет назад. И вот опять понадобилось!! )))).

Его изготовление у меня заняло около двадцати минут. (За это время я не съездил-бы даже за ним в магазин))). А изготовление последующих диаметров – вдвое меньше.

.. Кстати, на стройке, когда мне нужно было крепить балки и стропила, я тоже пользовался именно таким сверлом. На тот момент я отдолжил товарищу своё длинное сверло по дереву, и, как это обычно и получается, вовремя он мне его не вернул. И, чтобы не терять дни, я потерял минуты – изготовил такое-же сверло, только полуметровой длины, и выполнил работу.

. Вот для таких целей такие свёрла очень хорошо подходят.

Получение большого отверстия

Домашние умельцы часто интересуются, как сделать отверстие в дереве большого диаметра. Для этого можно использовать несколько способов:

Сверла по дереву имеют обширную классификацию. В домашних условиях это важный предмет. Однако для каждого вида работ требуется применение определенного инструмента. С помощью одного изготавливаются отверстия, другого — потаи, третьего — пазы. Зная все эти тонкости, необходимо иметь комплекты таких сверл, которые никогда не залежатся в домашнем хозяйстве.

Выбор сверла

Довольно большое распространение получили спиральные сверла, которые представлены вертикальным стержнем с двумя канавками. За счет определенного расположения канавок образуется режущая кромка. Среди особенностей выбора отметим следующие моменты:

Довольно большое распространение получило победитовое сверло. Оно может применяться для работы с различными калеными сплавами. Однако, поверхность со слишком высокой твердостью подобным инструментом не обработать.
Выбор проводится и по показателю диаметра. Стоит учитывать, что получить отверстие большого диаметра довольно сложно

Вариант исполнения большего диаметра обходится намного дороже по причине применения большого количества материала при его изготовлении.
Уделяется внимание и углу заточки, предназначению изделия и типу применяемого материала при изготовлении. К примеру, кобальтовые варианты исполнения характеризуются более высокой устойчивостью к воздействию высокой температуры.
Рекомендуется уделять внимание продукции исключительно известных производителей

Это связано с тем, что китайские варианты исполнения изготавливаются при использовании низкокачественных материалов. Однако, подобное предложение обходится намного дешевле и может использоваться для недлительной или одноразовой работы.
При выборе сверла можно ориентироваться по нанесенной маркировке. По ней можно определить то, какие именно материалы применялись при изготовлении. Также указывается и диаметр отверстия, которое можно получить при использовании инструмента.

Сверло по каленой стали

В специализированном магазине можно встретить практически все необходимое для проведения работы. Однако, достаточно высокая стоимость изделия и некоторые другие моменты определяют то, что некоторые решают изготовить сверло самостоятельно из подручных материалов. Подобную работу можно провести при наличии требующихся инструментов.
