Как установить парктроник на гранту своими руками

Лада Гранта Лифтбек Люкс › Бортжурнал › Установка парктроника без снятия бампера

Всем привет. Столкнулся с проблемой парковки, обзор в заднее стекло плохой. Решил установить парктроник. Купил китайский. Долго искал инфу, как на гранту лифтбек поставить парктроник, неснимая бампер, но толком ничего не нашёл, кто то едет в сервис, кто то снимает бампер…
В итоге у меня получилось установить парктроник без снятия бампера, фото сделал не много, т.к. работал в одиночку и нужно было успеть до темна.
Что было сделано:

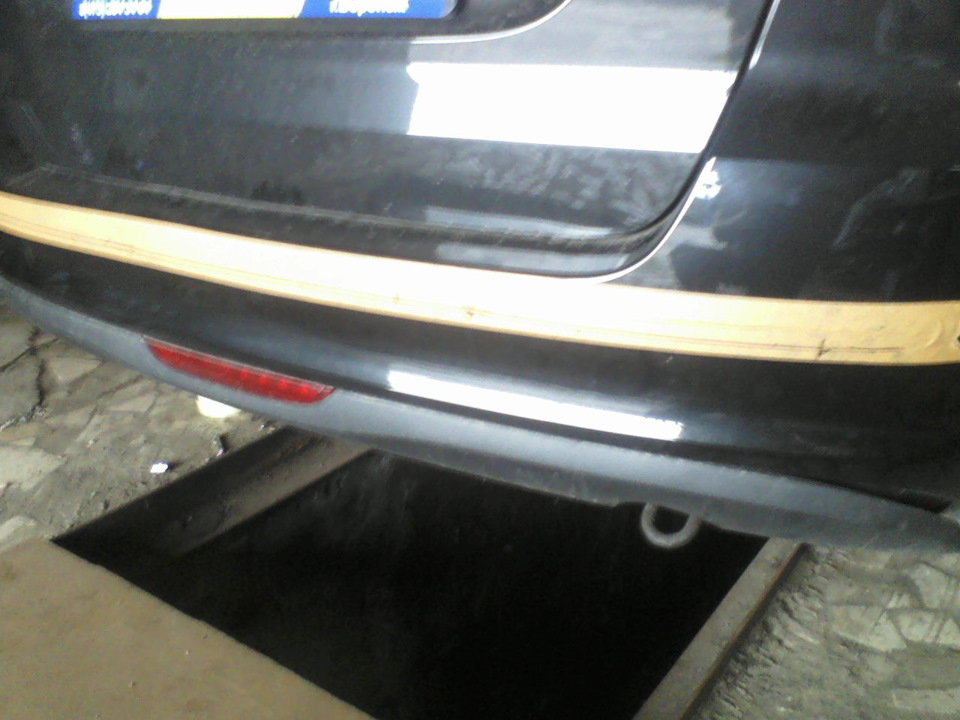

— наклеил малярный скотч, разметил места установки датчиков, через 40 см;

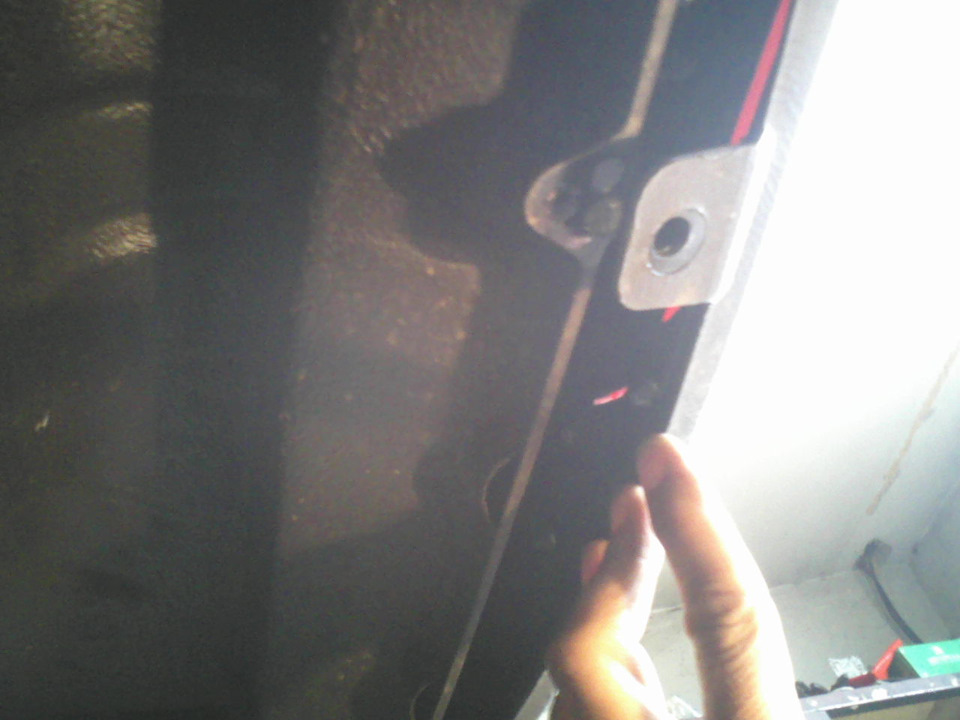

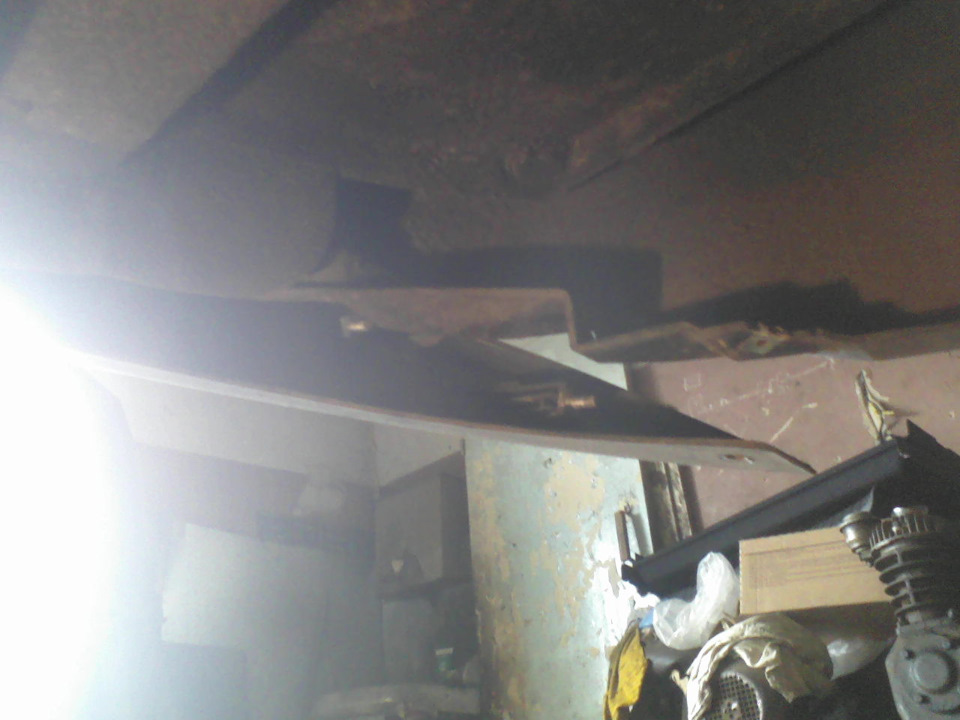

— открутил снизу 3 болта крепления бампера, получилось немного отгнуть бампер. Убедился, что внутри нет усилителя;
— высверлил отверстия в бампере коронкой, была в комплекте с парктроником;

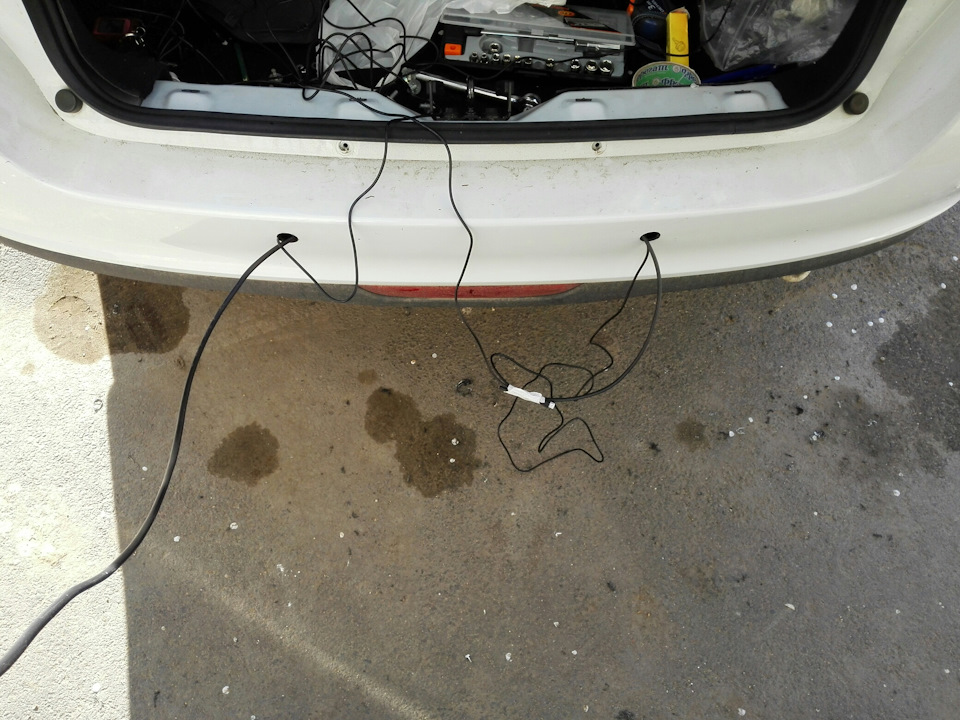

— протянул проволокой все концы от датчиков в одно отверстие;

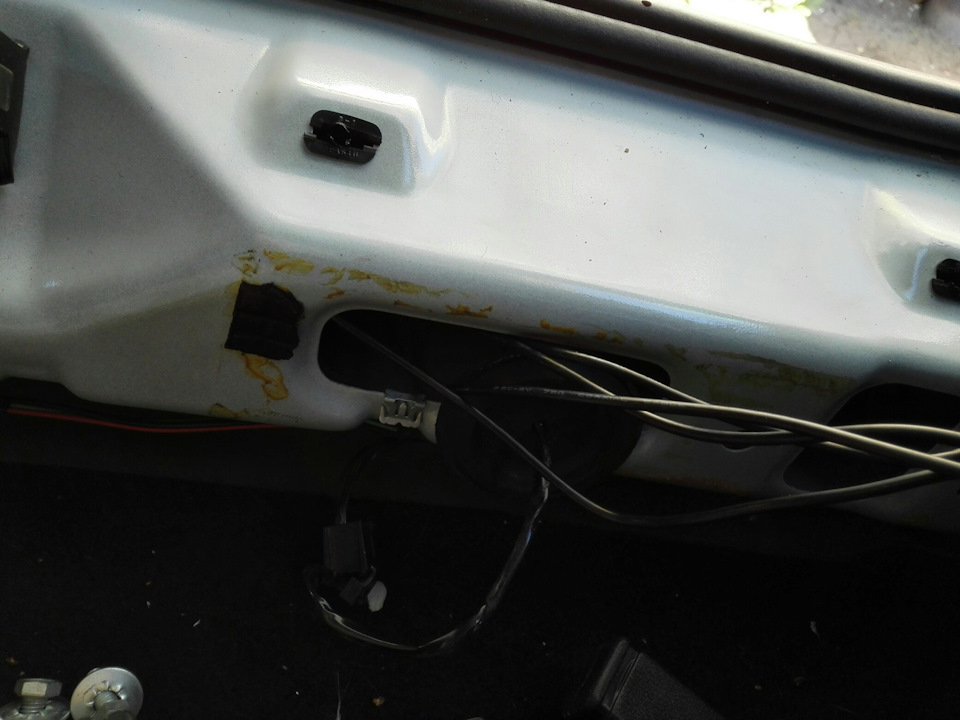

— в багажнике снял пластиковую накладку, под ней было технологическое отверстие с резиновой заглушкой, оно с завода было заклеено виброй, пришлось ее содрать, через это отверстие протянул провода от датчиков в багажник;

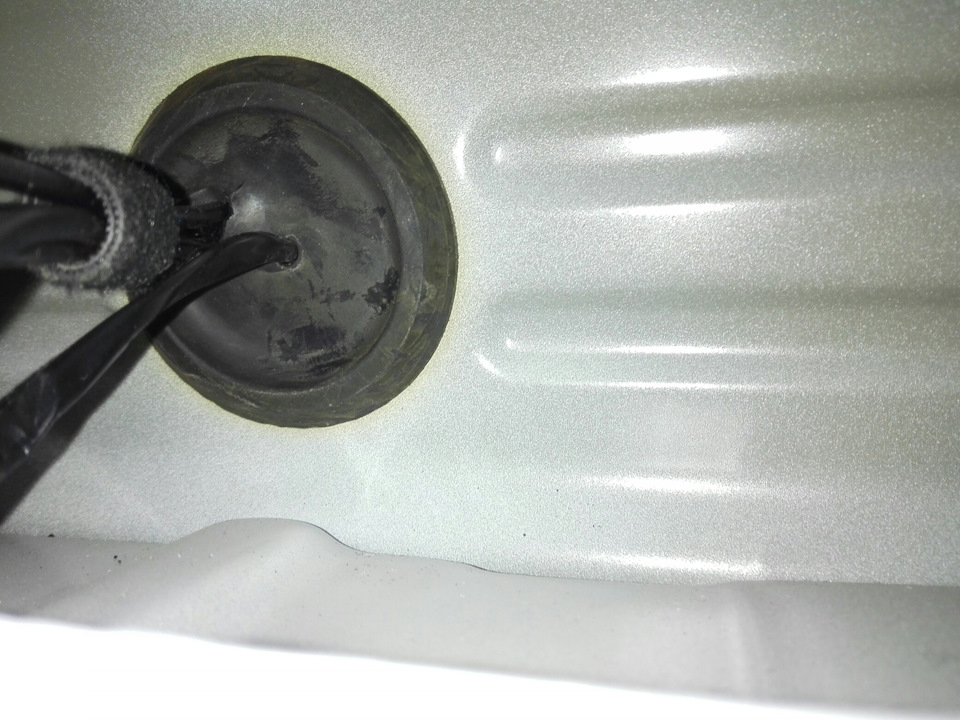

— пробил отверстие в резиновой заглушке и протянул все провода через неё. Из салона заглушку вернуть на место врядли получится, я вытолкал её в отверстие, просунул руку снизу под бампер и вставил заглушку с обратной стороны, с одной стороны она конусообразная;

— прикрутил крепление бампера, провода от датчиков скрутил и спрятал в нишу под пластиковой обшивкой внутри багажника.

Это было для меня самое страшное, боялся испортить бампер, дальше проще:
— минус соединил с массой, плюс взял от зелёного провода фонаря заднего хода. Бывает в комплекте с парктроником орех для соединения проводов, у меня его не было. Провод фонаря не резал, зачислил небольшой кусок и примотал провод питания парктроника, соответственно заизолировал;

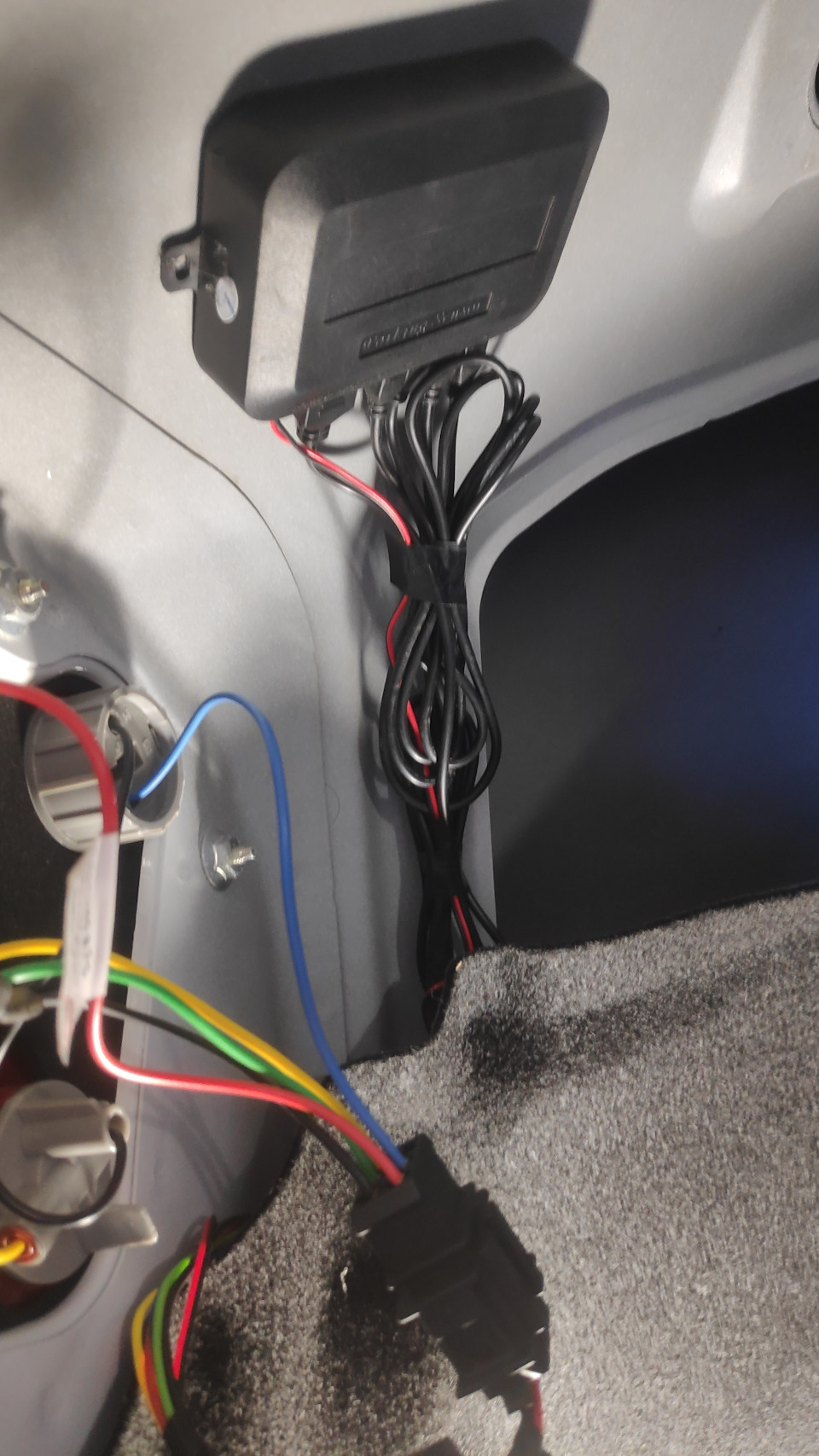

— блок управления закрепил в нише под задним фонарем;
— провод мониторчика из багажника протянул под ковролином и пластиковыми порогами.

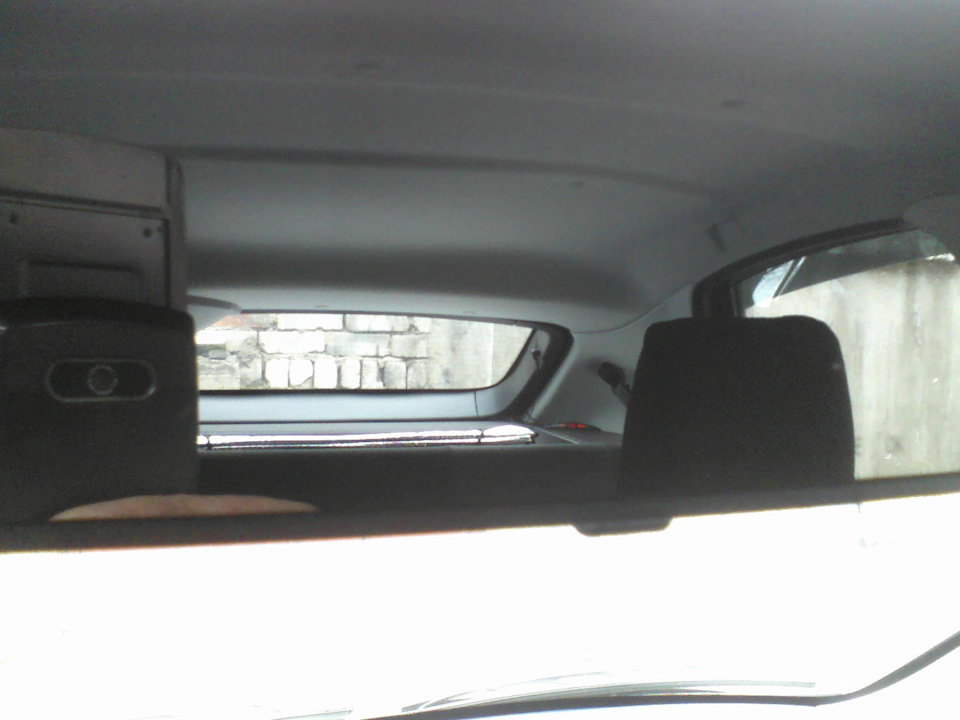

Изначально, хотел установить мониторчик на зеркало заднего вида, но не хватило длины провода. Установил в нишу на панели. Если будет неудобно-переставлю.

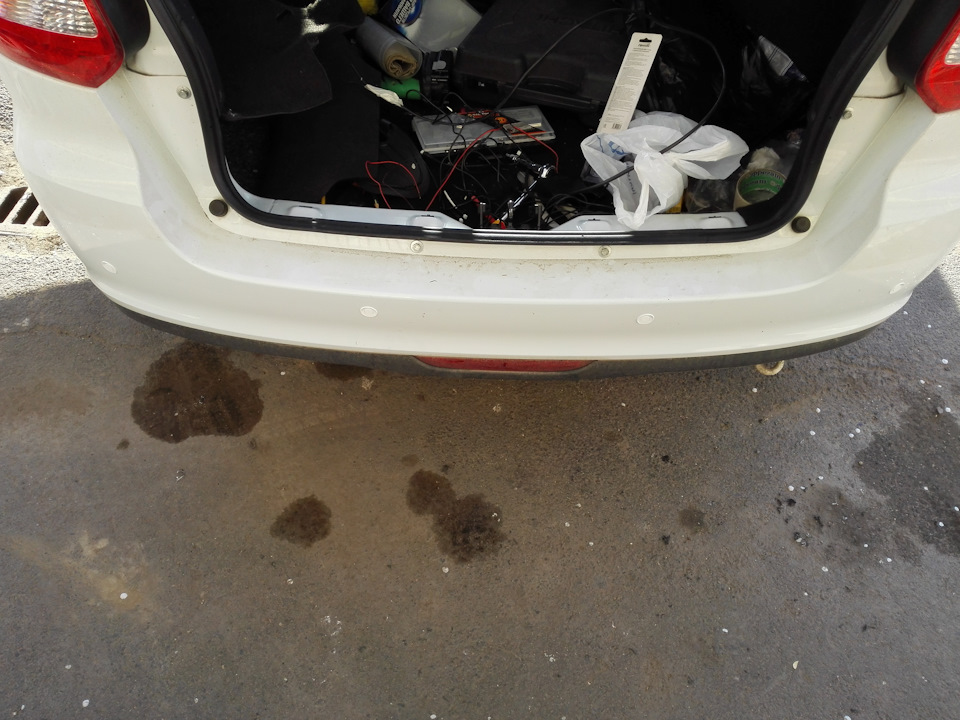

Все работает, проверил каждый датчик).
Парковаться в ограниченном пространстве пока не пришлось. Экспериментально проверил, расстояние показывает правильно.
Работа заняла часа 3.

Источник

Обзор производителей и советы по установке парктроников на Ладу Гранту Лифтбек

Датчик парковки, он же парктроник, установлен в качестве штатного оборудования на Ладе Гранте Лифтбек в комплектации «Люкс Премьер». Предыдущие модификации лишены подобного бонуса.

Установить парктроник на Гранту Лифтбек (далее — ДП) можно самостоятельно, монтажные работы не сложные. Главное следовать инструкции и исключить спешку.

О том, как профессионально установить ДП на Ладу Гранту Лифтбек, расскажем дальше.

Модификации парктроников на Ладу Гранту Лифтбек

Наименование	Количество / показатель
Количество датчиков / сенсоров (шт.)	4 / 6 / 8
Диаметр (мм)	18 / 19 / 20 / 21 / 22 / 26
Тип контрольного блока	Проводной / беспроводной
Экран	Дисплей / LED-шкала / без экрана

Место установки монитора (дисплея) универсальное, на личное усмотрение водителя. Для удобства ДП крепят на переднюю консоль над зеркалом заднего вида.

Парктроник пищит, если расстояние до преграды составляет 0.2-0.5 м. Чем меньше расстояние, тем чаще сигнал.

Обзор цен производителей

Наименование / артикул / каталожный индекс	Цена (руб.)
SPY LP-121 с датчиками (016961)	от 1700
SPY LP-213 (016963)	—/—
CYCLON PS4 K9 (129255)	от 800
CYCLON PS4 K8 (129254)	—/—
SPY LP-016 (016959)	—/—
Falkon 2612 (064387)	от 950
—/— (064388)	—/—
CYCLON SK-4T (129257)	—/—
SK-5T (129256)	—/—
ST-5T1 (129259)	—/—
LP-113 (016960)	—/—
Falkon 2680 (064399)	—/—
Galaxy PS4-01A LCD с датчиками (045091)	от 1700
CYCLON AV-4W (129268)	—/—
Galaxy PS4-01A LCD (064429)	—/—
CYCLON LW-4WS (129270)	—/—
LV-8T (045092)	от 2500
PS8-01A LCD (064427)	—/—
Parkcity Madrid (017586)	—/—
PS8-01B LCD (064411)	—/—
Brees Longhorn H-065-6 (016956)	от 1900
ParkMaster 8-DJ-29 (054347)	—/—
8-DJ-31 (054986)	—/—
8-DJ-45 (054871)	—/—
8-DJ-87 (054235)	—/—
8-DJ-02 (054641)	—/—

*цены актуальны состоянием на 11.10.2018 года

Рекомендации по выбору производителя

На рынке представлен широкий ассортимент продукции, но не всегда качественной. Внимательно проверяйте комплектацию, наличие гарантийного талона. Обязательно требуйте предоставление товарного чека как гарантии законности сделки и возможности возврата при обнаружении дефектов.

Типичные характеристики парктроников

Диапазон дистанции	0,3 – 2.0 м.
Напряжение	9-12 V
Звуковой сигнал	80 dB
Рабочая температура	-35С + 45С
Возможность отключения звука	Есть
Светодиодный дисплей со встроенным динамиком	В зависимости от комплектации
Оповещение звуком при обнаружении препятствия	Есть
Датчики водонепроницаемые с разъемами	Есть
Технология DOUBLESENSOR (снижение мертвых зон)	Есть
Два типа индикации до препятствия	Есть

Подготовительный этап перед самостоятельной установкой парктроника на Ладу Гранту Лифтбек

Необходимые инструменты и материалы:

Последовательность действий при установке парктроника на автомобиль Лада Гранта Лифтбек

Важно знать! Существует два способа установки ДП: со снятием бампера и без демонтажа. Оба варианта приемлемы для Лады Гранты Лифтбек. Разница между способами в затраченном времени и силах.

Водителю на заметку!

Боковые ДП разрешено устанавливать на расстоянии 12 – 15 см от края бампера. Превышение указанного диапазона уменьшает угол срабатывания бокового сенсора. Оставшиеся датчики устанавливают на равноудаленном расстоянии друг от друга.

Водителю на заметку!

При желании можете запитать от «минуса» на заднем фонаре — провод черного цвета.

Работы завершены, вы своими руками установили парктроник на Гранту Лифтбек.

Отзывы

№	Положительные
1.	Геннадий: покупал Гранту Лифтбек в комплектации Люкс Премьер, по умолчанию установлен датчик парковки. Мне его функциональности достаточно, менять не собираюсь.
2.	Василий: жаль, что бюджетные комплектации не оснащены ДП. Установил самостоятельно, благо процесс не сложный. Мои рекомендации автовладельцам.
3.	Вячеслав: установил ДП на Гранту, работает исправно, быстро и точно определяет преграду на пути следования задним ходом.
4.	Александр: не стал удалять штатный парктроник на Гранте, лишь перенес динамик из багажника в салон, чтобы громче был слышен сигнал.
5.	Иван: доверил установку ДП мастерам из СТО, сделали быстро и качественно, нареканий нет. Уже второй месяц активно пользуюсь. Рекомендую автомобилистам.
6.	Геннадий: отдельная благодарность менеджеру автомагазина за рекомендацию парктроника. Установил своими силами на прошлых выходных. Нареканий нет, работает исправно.
Отрицательные
1.	Владимир: штатным ДП на Гранте Лифтбек в комплектации Люкс Премьер недоволен. Работает некорректно, неверно определяет дистанцию, звучание сигнала тихое.
2.	Сергей: недоволен качеством изготовления датчиков, в течение месяца уже второй заменил. Работают через один, сигнал слабый.
3.	Владлен: при покупке сенсоров заверяли, что будут работать исправно. В итоге, после двух недель вышли из строя. Буду менять новыми.

Вывод

Аксессуар парктроник необходим тем водителям, которые часто используют машину в городской черте, в условиях ограниченной видимости. При покупке гаджета обращайте внимание на его комплектацию, наличие инструкции по эксплуатации.

Установить парктроник на Гранту Лифтбек можно своими силами. Алгоритм интуитивно понятен, обращаться в сервисный центр не обязательно.

Соблюдайте правила безопасности, используйте изоляцию и гофрорукавы для укладки проводов.

Источник

Лада Гранта Лифтбек Флюшка › Бортжурнал › Парктроник лифтбэк без снятия бампера

Всем здравствуйте. Искал записи по установке парктроника в черную накладку гранты фл лифтбэк без снятия бампера, но так особо ничего и не нашел. Поэтому вкратце расскажу, быть может кому-нибудь пригодится.
Возможно, у кого огромные ручища этот способ не подойдет.
Для того чтобы открылся хоть какой-то доступ к накладке — снизу откручиваем крепление бампера, это нам даст небольшую возможность его отогнуть.
Далее необходимо разметить саму накладку. Т. к. Креплений ее к бамперу много (10шт.) в любом месте просверлить не получится. Находим 4 ячейки и сверлим, далее подготавливаем отверстия, зачищаем от разных наплывов. Вставляем датчики

Осторожно! Заглушка легко вылетает из посадочного места!

Провода от датчиков подсоединяем к блоку.
Подсоединяем провода питания блока (красный и черный провод) к фонарю (заднему ходу и массе).

Все собираем в обратном порядке, радуемся.

Спасибо, за уделенное время. Всем хорошего дня!

Лада Гранта Лифтбек 2018, двигатель бензиновый 1.6 л., 80 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Гранта, 2021

Лада Гранта, 2019

Лада Гранта, 2018

Лада Гранта, 2021

Комментарии 15

Всё верно, бампер на люксе такой же, но с датчиками. Сняв бампер изнутри на корпусе есть 3 овальные отверстия, надо разметить центр и просверлить тонким сверлом и уже снаружи фрезой. Сразу сверлить отверстия в черном пластике опасно ( если делать 4 отверстия для датчиков), можно сильно повредить сам бампер.

Покупал на OZON пактроник 4 датчика со звуковым оповещением, 940р. Снимал бампер, там на черной накладке есть места для размещения 3-х датчиков ( для Lux конечно, бампер же одинаковый). Разметил шилом, просверлил изнутри 1,5мм сверлом, потом снаружи уже коронкой 18мм из комплекта. Далее сборка без осложнений. Один датчик будет запасной. Всё работает отлично.
P.S. Хорошо что снял бампер, т.к. черная накладка прикручена к нему и если нет точной разметки можно коронкой попасть на металлическую шпильку и разворотить накладку. Лучше бампер снимать, тем более там штатные места под датчики есть в накладке

1. Кому как, а меня не устраивает 3 датчика. Какой-то недопарктроник получается.(Уменьшается слепая зона датчиков) Быть может это мания у меня, но ощущение, что автовазу необходимо что-нибудь недоделать или недоукомплектовать.
2. Я сам себе сделал точную разметку и не попал и не повредил ни единого крепления и никоим образом не разворошил накладку, на фото видно 🙂 Зато избежал с геморроя с откручиваем и снятием бампера и потом сборкой и установкой всего этого хозяйства обратно (колоссальная экономия времени + исключается возможность случайного повреждения кузова).

Ps: Мой комментарий ни в коем случае не утверждает, что парктроник нужно ставить именно так, как сделал я. Мной предложен один из вариантов его установки. Выбор возможности, необходимости и способа установки решает владелец авто. Комментарий написан в обычной повествовательной форме с объяснением причин выбора данного способа без «перетягивания одеяла». Спасибо 🙂

Покупал на OZON пактроник 4 датчика со звуковым оповещением, 940р. Снимал бампер, там на черной накладке есть места для размещения 3-х датчиков ( для Lux конечно, бампер же одинаковый). Разметил шилом, просверлил изнутри 1,5мм сверлом, потом снаружи уже коронкой 18мм из комплекта. Далее сборка без осложнений. Один датчик будет запасной. Всё работает отлично.
P.S. Хорошо что снял бампер, т.к. черная накладка прикручена к нему и если нет точной разметки можно коронкой попасть на металлическую шпильку и разворотить накладку. Лучше бампер снимать, тем более там штатные места под датчики есть в накладке

Правильно понимаю, что в лифтбеке штатно в черную вставку парктроники ставятся? Как раз заказал, жду, чтоб поставить.

Штатно да, в черную вставку ставится 3 датчика.

Ясно. Спасибо. А то я уж красить датчики собрался.

Чтоб не мешал, можно прикрепить на крышке багажника там где стоп, только подключение в блоке поменять зеркально. Смотришь в салонное зеркало и видеть дисплей чик отлично, и по всему салону протягивать ненужно.

Согласен, хотел так сделать, но передумал. Тем более тянуть не сложно, самое простое из всей работы))

Класс, если несложно можешь точно разметку для отверстий под датчики скинуть?

Вот с этим проблема. В самом конце вспомнил про разметку, нашел скотч скомканый, размотал, сфоткал. Постараюсь найти фотографию.

Спасибо, ждём информацию, накрайняк хотя бы от центра замерь рулеткой

Но хочу дополнительно рулеткой промеры снять. Завтра постараюсь.

Источник

Лада Гранта Лифтбек стандарт › Бортжурнал › Установка парктроника

Обзор в Гранте — не очень. Я не первый год за рулём, но машин на дорогах всё больше, свободного места, соответственно — всё меньше, народ безумно любит парковаться почти вплотную — поставил парктроник. Снимать бампер не очень-то хотелось, так как машина новая, бампер имеет определённые размеры и вес и в две руки снимать его целиком, а потом ещё и ставить — обязательно где-нибудь поцарапается или бампер или крылья при установке.

Снимаем декоративную накладку в багажнике (4 самореза)

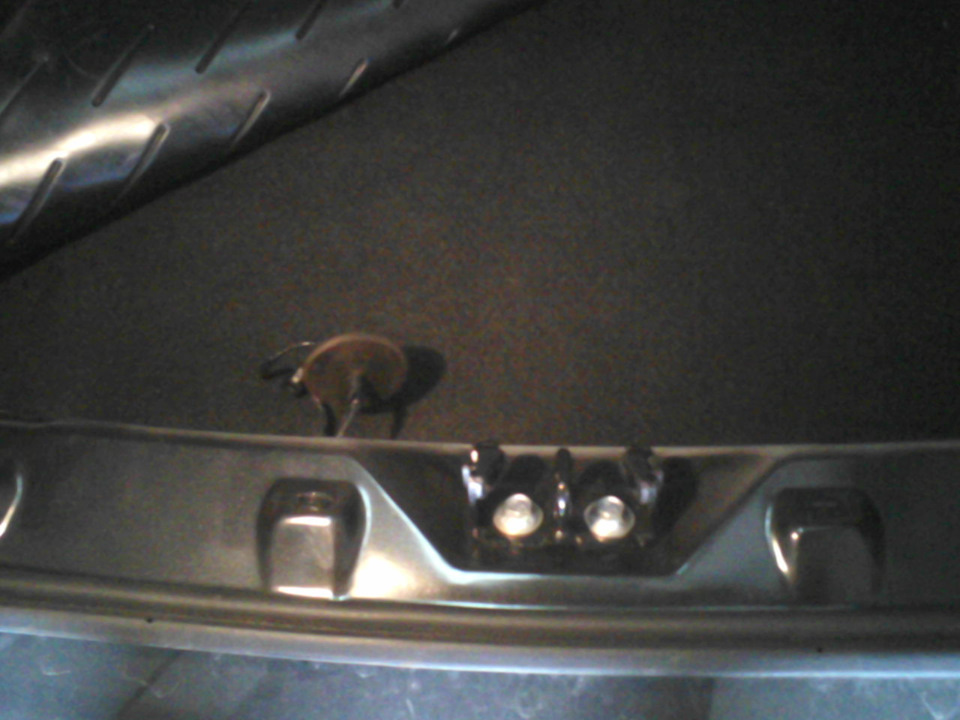

вынимаем резиновую заглушку через которую проходит провод на задний противотуманный фонарь, благо отверстие в кузове достаточно большое, откручиваем нижнюю планку бампера, по две гайки с каждого бока

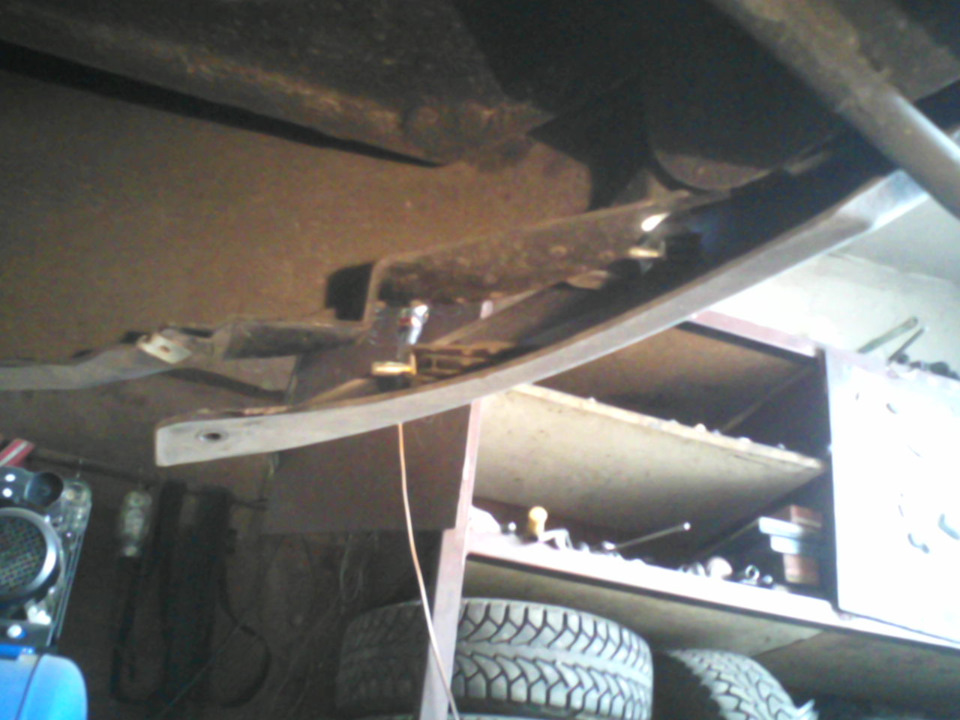

и болты и саморезы по центру, немного отгибаем нижнюю накладку — уже можно просунуть руку, чтобы пропустить провода через отверстие для противотуманного фонаря

сверлим (фреза шла в комплекте с парктроником), прокладываем провода через заглушку с проводом противотуманного фонаря, прикручиваем планку бампера назад, подключаем к штатной проводке на фонари заднего хода (ещё один плюс лифтбека по сравнению с седаном — у лифтбека два фонаря заднего хода, у седана только один — справа). Блок управления разместил на пластиковой накладке багажника изнутри, благо места там достаточно. Правда датчики не держатся в просверленных отверстиях — то ли фреза чуть большего диаметра, то бампер чуть толще, то ли защёлки на датчиках слишком близко к краю стоят, но датчики не фиксируются в бампере. Пришлось сажать их на силиконовый герметик, чтобы на кочках не выскакивали.

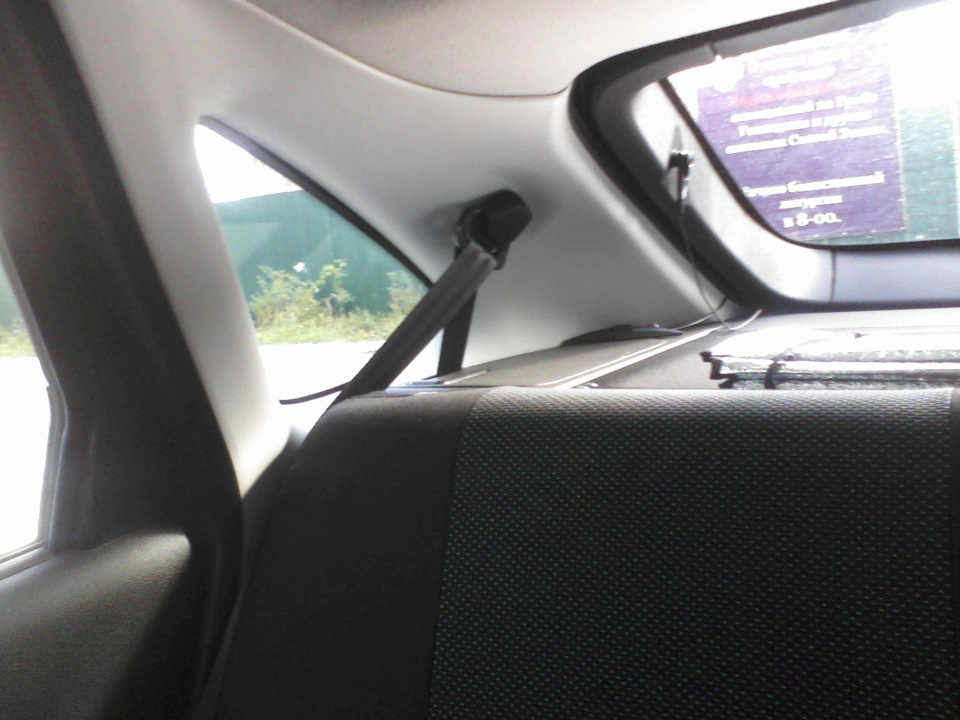

Дисплей лень было тянуть через весь салон на «торпеду», как рекомендует инструкция. Расположил на полке багажника под правой задней стойкой.

Очень хорошо видно и в салонное зеркало, и при повороте головы назад, в заднее стекло.

Правда при таком расположении дисплея правая шкала соответствует левому датчику и наоборот, левая шкала дисплея соответствует правому датчику. Но ведь разъёмы датчиков и пересоединить можно.

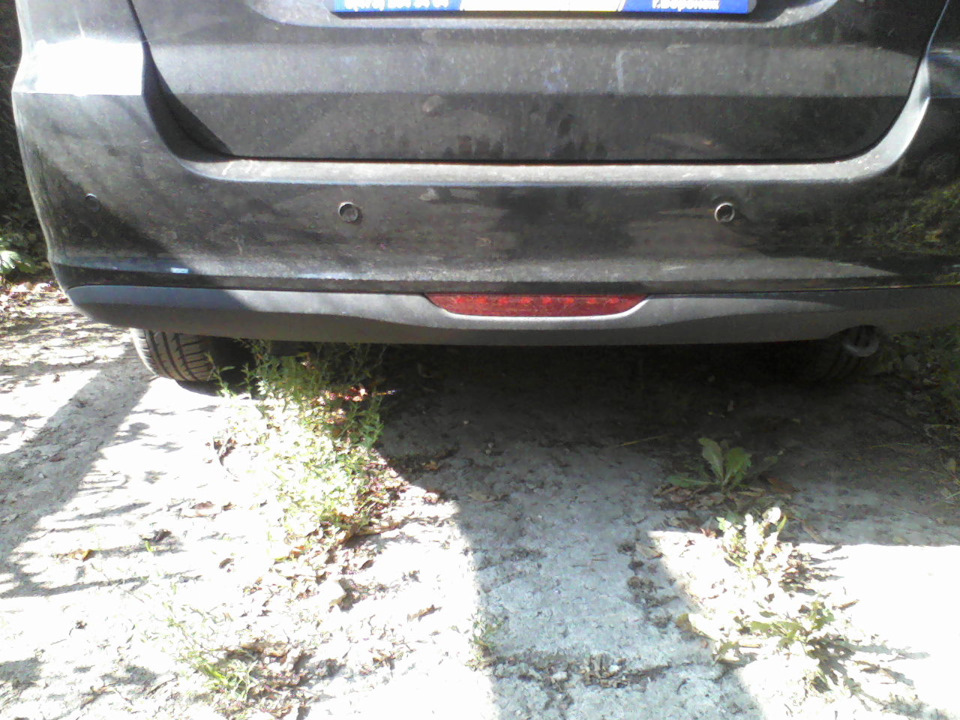

Парктроник установлен

Видимо слегка «лоханулся» — крайние датчики надо было разносить ближе к краям бампера. При таком положении препятствие, находящееся чуть сбоку парктроник не видит, хотя ставил, как в инструкции — 10-15 см от края бампера. А вообще от этого парктроника я ожидал большего.

5-литровую бутылку, он игнорирует, 12- литровое ведро он как-то видит, но в определённом месте — по центру бампера, чуть сместил ведро к краю бампера ( я уже не говорю о выносе ведра за пределы бампера) — не видит, то есть, если сзади окажется какой-нибудь пень или не до конца обрезанный столбик, который из салона в принципе нельзя увидеть — бампер разбили. «Видит» этот парктроник только глухую стену или автомобиль, который стоит чётко сзади. Если автомобиль стоит частично сзади, частично сбоку, то этот парктроник его не видит. Инструкция обещает что парктроник начнёт сигнализировать с расстояния в 1,7 м, по факту — в лучшем случае он начинает пищать с 0,7 метров и то, если двигаться очень медленно. если двигаться немного быстрее, то пока этот парктроник увидит препятствие, посчитает расстояние, выведет информацию — уже въехал в то самое препятствие. Очень долго думает и рассчитывает.
