Как установить жби кольца своими руками

Как установить кольца ЖБИ

Кольца из железобетона зачастую используются в строительстве колодцев. Однако же применить их можно и в ряде других конструкций, в том числе септиков, выгребных ям, приямков. Тем более что разнообразие колец очень велико, каждый их тип (с замком, монолитный, сборный, с дном и т. д.) позволяет решать ту или иную задачу. Монтаж конструкции выполняется поэтапно.

Типология

Поскольку кольца ЖБИ используются для самых различных целей, существует несколько видов колец из железобетона, адаптированных для той или иной задачи.

В частности, стеновые кольца нужны, если требуется оборудовать водопровод. Их диаметр колеблется от 0,7 до 2 метров, высота от 0,69 до 0,89 метров, толщина — 70–100 миллиметров. Более современное, но недостаточно опробованное ещё на практике решение, это кольца ВГ, которые можно использовать в том числе и для газопроводов.

Монолитные кольца идут на усиление днища, а канализационные отличаются большой высотой — до 0,9 метров, диаметром до 2 метров.

Канализационный колодец как конструктор

Установка колец ЖБИ может устанавливаться разными способами. При помощи техники в готовый котлован и вручную методом «подкопа», когда сначала устанавливают первое кольцо, которое затем постепенно углубляют, подкапывая изнутри и вынимая землю, укладывают второе и т.д.

Если действуют первым способом, то сначала роется яма, куда встанет кольцо. Диаметр ямы делается с избытком на 10% от диаметра кольца ЖБИ, а запас по глубине должен составлять 10–15 см. На глиняную подушку укладывают железобетонное дно колодца, если колодец накопительный. Можно самостоятельно подготовить дно колодца, проармировав его и залив бетоном, или поступить еще проще: приобрести уже готовое ЖБИ кольцо с забетонированным дном. Если колодец дренажный, т.е. дно не предполагается, подготавливают дренажную подушку из щебня.

Действуя по второму сценарию, в необходимом месте устанавливают первое кольцо и начинают углублять его, вырывая котлован. По мере наращивания глубины, поверх первого кольца устанавливают второе, потом ставят новые и новые кольца, до тех пор, пока есть необходимость. Рыть яму придётся вручную (лопатами), поднимая грунт в вёдрах на верёвке.

Обратите внимание! Стыки в тех местах, где соприкасаются кольца, герметизируют. Для этого используют раствор цемента и составы на битумной основе. Необходимо делать и гидроизоляцию, чтобы загрязняющие вещества не просочились в почву. В качестве гидроизоляции используют все те же битумные составы. Наносят гидроизоляцию на предварительно очищенную от мусора поверхность колец ЖБИ. Если грунтовые воды подходят близко к поверхности, гидроизоляцию горячим битумом делают и снаружи.

Чтобы избежать появления неприятных запахов, требуется сверху положить плиту, оборудованную люком.

По бокам конструкции делаются отверстия для ввода канализационных труб в необходимом количестве, а сами подводящие трубы кладут в траншеи. Продаются кольца с уже готовыми отверстиями для труб.

Колодец для питьевой воды

Можно конечно же применять кольца и для решения противоположной задачи: не отвода сточных вод, а для получения чистой и вкусной питьевой воды, воды для использования в хозяйственных и технических целях. Создание хорошего колодца задача ничуть не менее простая, требующая мастерства и умения. При сомнении в своих силах и навыках лучше сразу отступить и поручить дело профессионалам. Впрочем, последовательность действий при монтаже колодца из железобетонных колец всегда одна и та же.

Для начала определяются с предназначением и необходимой глубиной колодца (это взаимосвязано — чем чище требуется вода, тем глубже придётся рыть). Затем приобретают и доставляют на место работы нужное количество колец. Вырыв котлован, устанавливают туда кольца, ставя их друг на друга. Ничего запредельного в этом нет даже без всякой техники. Более того, как правило, колодцы глубиной до полутора метров, делаемые из одного-двух колец, сооружаются вручную. Гонять для этого технику и платить за неё совершенно нерационально.

Обратите внимание! В случае необходимости используют пазогребневые кольца ЖБИ, свойство которых скрепляться в очень устойчивую конструкцию, её практически невозможно разорвать.

Источник

Как правильно установить бетонные кольца для канализации

Самым простым вариантом устройства канализации является заказ ее монтажа у профессионалов. Но такое решение довольно дорогое. Гораздо дешевле выйдет канализация, которую хозяин жилья выполнит своими руками: можно провести ее установку из бетонных колец. К тому же для этой цели можно применять материалы, которые имеются под рукой.

С чего начать подготовку колец

Копка канализационных ям должна проводиться строго по инструкции. Много времени в большинстве случаев такой процесс не занимает, даже если делать это своими руками.

По сравнению с кирпичом, железобетонные кольца значительно выигрывают по прочности.

Также необходимо отметить, что кольца сами по себе имеют идеальную круглую форму. По этой причине, делая монтаж своими руками, нужно использовать кольца, чтобы потом было легче проводить гидроизоляцию.

Перед установкой бетонных колец сначала нужно подготовить все необходимые инструменты для работы

Для того чтобы провести монтаж, необходимо подготовить:

Важно отметить, что железобетонные кольца имеют большой вес, поэтому перемещать вручную по участку их не получится. Также их нельзя катать, поскольку могут появиться трещины.

Правила установки своими руками

Если не планируется большой расход воды, и люди будут нечасто бывать на участке, т. е. система будет несильно перегружена работой, можно вырыть обычную выгребную яму. Высота колец для железобетона составляет 90 см, ширина же будет зависеть от желания.

Самым распространённым вариантом считается 4 кольца диаметром 1 м.

Начало монтажных работ начинается с выкапывания ямы с запасом по диаметру. Это необходимо для того, чтобы установка проходила проще.

Многие специалисты рекомендуют сперва тщательно ознакомиться с правила установки бетонных колец

Для монтажа будут необходимы:

Фундамент укладывается по форме колец, после чего дно ямы заливают бетоном. Когда застывание произошло, через 5 дней можно приступать к непосредственной укладке колец. В этом случае уже будет необходима специальная техника, которая должна будет свободно подъезжать к необходимому месту.

Важно, чтобы конструкция подходила по размерам, иначе придется тратить дополнительные силы и нести финансовые затраты, чтобы подогнать все как следует.

После завершения монтажа внутренняя поверхность ямы оштукатуривается и железнится таким образом, чтобы она стала герметичной. От качества гидроизоляции будет зависеть качество воды. Трубу следует заводить из дома и затем укладывать бетонную крышку. После этого делается вентиляционный сток.

Усложненный бетонный колодец

Если в частном доме проживает многочисленная семья и при этом постоянно, то тратится очень много воды. Тогда дополнительно потребуется установить фильтрующий колодец.

Для его монтажа будут необходимы:

Такой дренажный колодец легко обустроить и закопать своими руками. Назначение этого оборудования заключается в том, чтобы осветленная вода принималась из установленного антисептика и затем естественным образом пускалась в почву.

Канализационные трубы пропускают через себя воду в септик, который необходимо делать по принципу сливной ямы (они могут быть квадратные). При этом септик должен быть гидроизоляционным.

В среднем семья из четырех человек расходует 150 литров воды в сутки, при этом обычный объем антисептика должен составлять около 4 кубических метров. Самый маленький уклон канализационного слива должен быть около 2 см, а наиболее большой – 5 см на 1 погонный метр трубы.

Как установить фильтрующий стакан

Копать емкость для фильтрующего колодца необходимо до того момента, пока не будет достигнут песчаный слой. Если достичь этой глубины невозможно, то тогда необходимо дополнительно ставить дренажное поле.

Используя поэтапную инструкцию, можно с легкостью установить фильтрующий стакан

Для этого:

Для того чтобы установка колец была качественной, с внешней стороны необходимо насыпать гравий таким образом, чтобы он достигал высоты крайнего дренажного отверстия. Это условие необходимо соблюдать для того, чтобы исключить закупорку дренажных отверстий.

Затем кольца соединяют с септиком таким образом, чтобы вода шла с переливом. После этого колодец закрывают бетонной крышкой и все это сверху засыпают землей.

С применением таких систем сточные воды, попадающие из колец в септик, сделанный своими руками, хорошо фильтруются. На дно септика садятся твердые частицы, а в дренажный колодец переливается осветлённая вода, после чего она уходит в почву. Кроме того, важно помнить, что от грунтовых вод до колодезного дна расстояние не должно превышать один метр.

Монтаж канализационных колец не представляет особой сложности. Самое главное – соблюдать инструкцию по установке и правильно подобрать размеры железобетонных колец. Для дополнительного удобства необходимо устанавливать фильтрующие колодцы.

Источник

Как правильно установить ЖБИ кольца – инструкция по установке

Не на всех дачных участках есть централизованные коммуникации. В такой ситуации возникает потребность обустройства выгребной ямы для утилизации отходов. И самым подходящим материалом для обустройства емкости считаются железобетонные фальцевые кольца.

Установка колец ЖБИ

Перед тем как применить этот материал для обустройства выгребной ямы, нужно рассмотреть основные преимущества:

Но у этих изделий есть недостаток – большой удельный вес, но он просто устраняется и не является определяющим.

Совет! Хотите установить ЖБИ кольца на своем участке, заранее договоритесь с крановой установкой, и проблем у вас не возникнет.

Перед тем как установить кольца ЖБИ, нужно знать, сколько материала понадобиться для обустройства емкости для утилизации отходов.

Как только объем будет известен, его нужно поделить на объем ЖБИ кольца с замком, который нужно уточнить у продавца изделий.

Как правильно выбрать кольца ЖБИ для установки

Как только принять решение обустроить канализационную систему с применением колец ЖБИ, можно отправляться за покупкой.

Как выбирать изделия, на что обращать внимание в первую очередь:

Кольца ЖБИ, технология обустройства

Не знаете, как устанавливать ЖБИ кольца, ниже приведена пошаговая инструкция монтажа изделий:

Теперь вы имеете представление, как правильно установить ЖБИ кольца с фальцем. Но на этом работа по обустройству выгребной ямы не закончена, поэтому рассмотрим дальнейшие действия по обустройству.

Важно! Если выгребная яма создается на дачном участке с большим количеством проживающих, то дно нужно забетонировать, чтобы не загрязнять почву отходами.

Расстояние между кольцами и почвой засыпается песком или гравием мелкой фракции. Чтобы в резервуар не попадала вода с поверхности – талая и дождевая, обустраивается бетонный отмосток, вокруг выгребной ямы. В заключении на емкость устанавливается специальное кольцо с отверстием, на которое впоследствии будет установлена герметичная крышка.

В заключении

Зная как установить кольца своими руками ЖБИ, можно существенно сэкономить семейный бюджет, не привлекая бригаду строителей. А если есть возможность привлечь помощников, то и тратить деньги на аренду крана не придется. Сами же бетонные изделия стоят недорого, а некоторые компании могут предложить бесплатную доставку.

Важно обустроить выгребную яму в таком месте, чтобы к ней могла подъехать машина для откачки отходов.

Источник

Септик из ж/б колец: конструктив, особенности, смета

Пожалуй, на FORUMHOUSE есть сотни версий септиков. От монолитных бетонных, и собранных из колодезных колец, до очистных сооружений из еврокубов. Предлагаем вам ещё одну конструкцию септика, для низкого уровня грунтовых вод, с полем фильтрации, который сделал dvs5.

Содержание:

Как рассчитать объём септика

У меня дом в деревне. Решил сделать очистное сооружение. Долго изучал вопрос. Искал информацию в интернете и читал статьи по этой теме. Конструкцию септика рассчитал по следующему алгоритму:

Поэтому я решил делать очистное сооружение с запасом и на вырост, если в семье будет прибавление. Усреднённо, объём септиком рассчитал если им пользуется 8 человек. Получилось: 8х3х200 литров = 4800 л. Округлим до 5 кубов.

Кубатуру септика пользователь вычислил так: в сутки 1 человек расходует 200 л воды, а общий объём септика рассчитывается с учётом трёхкратного запаса, например, на случай залпового слива. Итого – 600 л на человека.

По словам dvs5, стоимость готовых септиков, нужного ему объёма, совершенно не вписывались в запланированный бюджет. Поэтому он решил сделать септик самостоятельно из бетонных колец, т.к. уровень грунтовых вод низкий – 6 м.

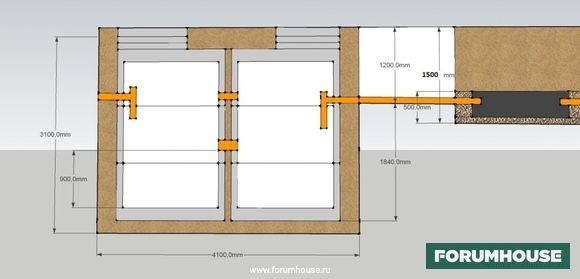

Строительство септика пользователь разбил на последовательные шаги:

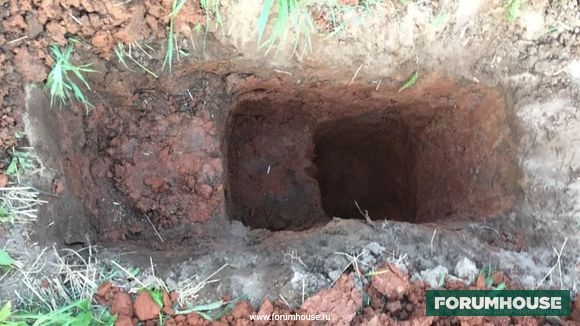

Для этого он выкопал яму.

После почвенно-растительного слоя шёл суглинок. На глубине 1400 мм пошел песок. Пользователь разболтал взятую пробу в банке с водой. В песке оказалось немного глины. Углубив яму до 1500 мм, dvs5 залил в неё воду.

После тестов на впитываемость грунта получилось 150 литров в сутки на 1 кв. м или 0,15 м/сутки. Песок пылеватый, глинистый. Допустимая расчётная нагрузка – 35-55 л/сутки на 1 кв. м. Для расчёта использовались коэффициенты:

Пользователь взял среднее значение водопоглощения: 45+30% (запас) = 58 л/сутки на 1 кв. м. Далее, 1600 л/сутки разделил на 58 = 27.6 кв. м.

Получилось цифра для фильтрующих колодцев (коэффициент. 1), но сколько колодцев потребуется для этой площади? dvs5 поступил так:

Я выбрал тоннели по принципу цена-площадь. Купил самые недорогие. Всего 8 шт. После тоннелей поставлю ревизионный колодец. Бетонные кольца взял пазогребневые. 2 шт. с дном. Два сквозных. Два с крышкой с регулировочными люками. Схема септика ниже.

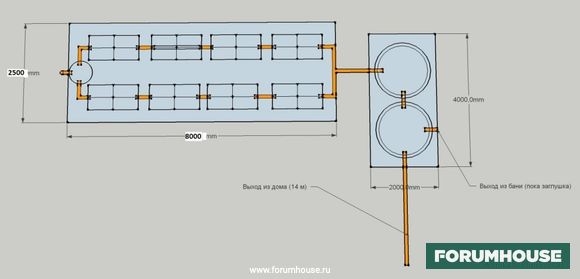

Схема поля фильтрации.

Этапы монтажа септика из бетонных колец

Работы разбили на этапы:

Источник

Установка бетонных колец для канализации своими руками: пошаговая инструкция

Железобетонные кольца широко используются в обустройстве канализации. Долговечные и прочные изделия сравнительно недорогие и дают возможность сооружать локальные септики (односекционные называют выгребными ямами) и смотровые колодцы с минимальными затратами. Систему канализации обустраивать с помощью бетонных колец проще всего.

Они сравнительно легко устанавливаются, эксплуатируются без особых трудностей и хорошо защищают септик от осадков или замерзания. Узнайте, как сделать канализацию из бетонных колец, из этой статьи.

Где используются бетонные кольца

Собирается смотровой колодец быстро. Для перемещения колец используют подъемный кран. В ходе монтажных работ кольца из железобетона прочно скрепляются между собой «замковым» соединением. Конструкция получается очень надежной, а влияние на нее подвижности грунта сводится к минимальному уровню.

От величины грунтовых вод зависит, нужно ли прокладывать гидроизоляцию бетонных колец канализации изнутри. Она выполняется как слой полиэтилена.

Для монтажных работ достаточно 2-4 человек и арендованного экскаватора. Если обустроить дачную канализацию из бетонных колец, впоследствии можно не беспокоиться о вероятной утечке водостоков в грунтовые воды.

Выпускаемые промышленностью крышки для септиков с отверстиями значительно упрощают монтаж. А благодаря пазовому соединению канализационных колец между собой становится проще последующая герметизация конструкции.

Бетонные кольца под канализацию

ЖБИ кольца бывают двух разных модификаций. В первом случае есть кольцевые выступы вверху изделий. Внизу колец можно видеть кольцевую выемку. С ее помощью ЖБИ кольцо крепят к смежному.

Как правило, в загородном домостроении эксплуатируют бетонные кольца для канализации диаметром 1 м.

Слишком большие брать не следует – из-за них грунтовые воды могут попасть в кольцо или грунт может засохнуть. А последнее исключит потребность в монтаже канализационной системы. Кольцо из бетона выполняет функцию проводника для узла системы канализации и отстойника сточных вод, выгребной ямы.

Как правильно сделать канализацию из бетонных колец?

Чтобы установить бетонное кольцо в качестве септика, нужно вырыть котлован, тщательно его утрамбовать. Благодаря плотной утрамбовке не понадобятся дополнительные работы, связанные с подкопом, если кольцо застрянет в яме.

Бетонные кольца изготавливают по специальной технологии. В соответствии с ней по кругу размещают арматурную сетку, которую заливают раствором бетона. Вот почему ЖБ кольца столь востребованы и доступны в обустройстве систем канализации – они отличаются низкой себестоимостью.

Если у вас в доме проживают 3−4 человека, нужно серьезно подойти к вопросу организации канализации.

Сегодня каждому важны комфортные условия жизни, в том числе наличие в частном доме душа, туалета, бытовой техники вроде стиральной машины, доступны многие технологии для того, чтобы обустроить канализацию. Но кольца из бетона по-прежнему широко востребованы.

Преимущества бетонных колец в устройстве канализации

Не смотря преимущества этих изделий, следует помнить и об их недостатках: ЖБ кольца довольно тяжелые. Чтобы доставить и установить их, требуются дополнительные расходы.

Большой вес колец обуславливает вероятность появления в них трещин при неравномерной нагрузке на изделия. Но преимуществ у ЖБ колец все же значительно больше, чем недостатков. Неудивительно, что они лидируют на строительном рынке.

Основные технические характеристики

Без колец из железобетона не обходятся многие виды строительных работ. Широко популярна канализация для частного дома из бетонных колец. Эти прочные изделия выпускаются из бетона и арматуры, предназначенных для длительной эксплуатации.

Кроме того они обеспечивают изделиям, строениям приемлемый вид. А покупатели рады оптимальному соотношению цены и качества колец из бетона.

Изделия используют в строительстве колодцев, обустройстве канализаций, подземных сооружений, септиков. В зависимости от области применения эксплуатируют кольца разных размеров. У этих изделий основные характеристики – диаметр, высота колец и толщина их стенок.

У большей части колец стандартная высота 90 см. Дополнительно могут использовать изделия и нестандартных размеров. Диапазон диаметра колец 70-200 см. Изделия выпускаются с толщиной стенок 7-14 см.

Тип и габариты ЖБ изделий определяют их цены. Сколько стоит бетонное кольцо для канализации? Типовые конструкции стоят от 300 до 5000 рублей.

При минимальных строительных навыках можно сделать канализацию из бетонных колец своими руками, но если в собственных силах вы не уверены, обращайтесь к профессионалам.

За приемлемую плату они оперативно и качественно выполнят монтаж необходимых изделий. Кроме того они помогут выбрать подходящую для вашего участка и цели конструкцию.

Установка бетонных колец для канализации и эксплуатация

ЖБ кольца для канализации долговечны и могут эксплуатироваться до 5 лет.

Изделия устойчивы к воздействию низких зимних температур. Обладающие качественной изоляцией, они не подвержены влиянию щелочей, воды и кислот.

Бетонные кольца используются как септик для канализации, реализация которого возможна в нескольких модификациях:

Принимая решение о строительстве септика и думая о том, как установить кольца бетонные для канализации на участке, необходимо понимать: подобная работа требует определенных знаний, навыков.

Но осведомленность о вариантах реализации септика упрощает процесс его создания. Правильно подобрав ЖБ кольца, вы можете обустроить канализацию, работающую максимально эффективно.

Установка бетонных колец для канализации своими руками – пошагово

Прежде чем приступать к обустройству приемного коллектора для стоков, к монтажным работам следует подготовиться. Септик рассчитывают по объему, на который влияет число проживающих в доме людей, объем водостоков.

Если систему планируется сооружать механизированным методом – с помощью спецтехники, нужно заранее договориться о том, чтобы арендовать кран. Для беспрепятственного въезда транспорта на участок надо заблаговременно подготовить подъездные пути.

Канализация из бетонных колец устанавливается поэтапно. Труднее всего проводить земляные работы. Чтобы обустроить септик, нужно выполнить несколько шагов:

Все чаще вместо привычной выгребной ямы делают канализацию в виде септика – колодца или системы колодцев, в которых последовательно бродят, очищаются и фильтруются сточные воды. Такая модификация канализации избавляет владельца дома от необходимости пользоваться услугами ассенизации. Монтаж септика обходится примерно в 30000-35000 рублей.

Расчет конструкции

Хотя цены на канализационные бетонные кольца сквозные и с днищем на приемлемом уровне, нужно подбирать железобетонные изделия с подходящим диаметром, чтобы не переплачивать за кольца и сделать процесс установки проще.

Объем септика вычисляется как произведение числа жильцов в доме, суточной нормы индивидуального водопотребления (150-200 л) и количества дней, в течение которых колодец наполняется водой (обычно 3 дня).

Другой вариант расчета — умножить общий суточный объем водопотребления в доме на коэффициент в диапазоне 2,5-3.

Цены на бетонные кольца для канализации

Где купить бетонные кольца для канализации дешевле и непременно качественные?

У нас бетонные кольца высокого качества, уровень цен на продукцию не выше среднего по Москве и области. Для создания загородных септиков оптимальны изделия марок КС 10-9 (весят 610 кг) и КС 15-9 (весят 1000 кг).

Стоимость бетонных колец для канализации от 1700 руб./шт. для изделий КС 10-9 и от 2700 руб./шт. для изделий КС 15-9.

У нас вы можете приобрести по доступным ценам самые ходовые кольца из железобетона для канализации или колодезных шахт, а также разнообразные комплектующие — плиты перекрытия, колодезные днища, смотровые люки.
