tehnolog2005 › Блог › Увеличение высоты ворот гаража

Есть у меня для Ниссана гараж с высотой ворот 180 см. Машина проходит в эти ворота со «свистом» не цепляясь антенной. Но мне с моим ростом 184 см не очень удобно ходить и цепляться головой за проем ворот, набивая шишки. Кроме этого, проем калитки тоже низковат.
Задумался я об увеличении высоты проёма ворот и калитки. Походил по гаражам, посмотрел как люди увеличивали высоту. В общем, технология у них была такая: разбирали кладку над воротами, потом увеличивали ворота и обратно собирали кладку. Меня этот вариант не устраивал. Хотелось обойтись без разборки, просто прорезать проем, убрать лишний кирпич и увеличить ворота. Полазил по интернету, толком ничего не нашел. Пишут, что увеличивали высоту ворот и прилагают фото до и после работ, а сам процесс в подробностях не описывают, кроме этого, конструкция гаража отличается. Пришлось думать самому.

Конструкция моего гаража представляет собой кирпичное строение с заливной крышей. Поэтому для подстраховки от обрушения проём я поднимал в два этапа, при этом середину подпирал брусом. Вначале поднимался проём с внутренней стороны.
Разметил на стене проём, перфоратором сбил выступающие части кирпичей (стены сложены не идеально, а ворота стоят по уровню). Потом болгаркой прорезал на всю глубину диска проём и швы между рядов кладки.

Перфоратором раскрошил кирпичи с внутренней стороны стены (сохранить кирпич не получилось т.к. раствор был очень крепкий) с левой и с правой стороны проёма, а середину пока не стал трогать.
Болгаркой вырезал верхний уголок.

Наварил заранее приготовленные вертикальные уголки.

Убрал перфоратором ряд мешающих верхнему уголку кирпичей в середине проёма.

Приварил верхний уголок к боковым уголкам и убрал остальные кирпичи в середине проёма с внутренней стороны стены, чтобы они не мешали подпирать брусом, когда будет увеличиваться проём с внешней стороны.
Потом вставил деревянные клинья между стеной и верхним уголком чтобы стена опиралась на уголок и не просела когда будет увеличиваться проём с внешней стороны. Итак, первый этап выполнен.

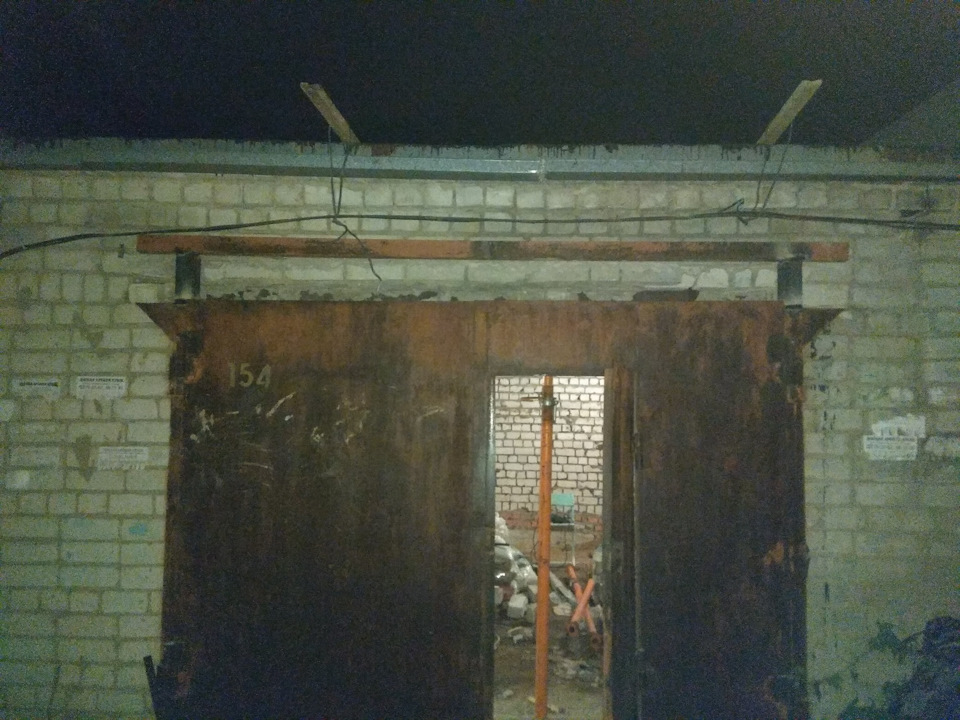

Второй этап заключается в увеличении проёма по высоте с наружной стороны и наращивании ворот. Так как стена над воротами сложена не вертикально, а завалена наружу, после разметки проёма пришлось штробить ряд кирпичей, который в дальнейшем будет лежать на верхнем уголке. Иначе верхний уголок «вылез» бы наружу за пределы плоскости ворот.

После того, как верхняя часть проёма была подпёрта брусом с внутренней стороны, перфоратором раскрошил кирпичи с левой и с правой стороны проёма. Посередине убрал только после того, как в углах проёма были готовы пазы для верхнего уголка.

Потом срезал верхний уголок и удалил с него оставшиеся перемычки. Далее нарастил вертикальные уголки и к ним приварил верхний уголок. Также, как и с внутренней стороны, между стеной и верхним уголком вставил деревянные клинья.

Наконец, проём готов и можно приступать к наращиванию ворот. Элементы каркаса нарезались по месту, а стальной лист был заготовлен заранее и монтировался в стык с листом воротины.

Потом увеличил высоту проёма калитки.
В завершении замазал раствором зазор между уголками и стеной.

Источник

G-luck › Блог › Гараж. Увеличение высоты проема ворот

Начну потихоньку описывать процесс обустройства гаража. Был куплен осенью 2016 года, случайно нашел на авито рядом с местом проживания родителей. Размер 6х6, высота от 2,2 до 2,5, пол земляной, погреб большой (2х2 или даже чуть побольше, стены кирпич, перекрытие монолит). Из минусов: подтекала крыша. Гараж стоял давно, хозяин умер. В гараже находилась разбитая четверка, которую сын хозяина взял на ремонт-покраску года 3 назад и так и не сделал. Были отдельные приключения с поиском хозяйки этой четверки и вывозом ее. Так же было нужно покрыть крышу перед зимой. В конце октября, если не изменяет память, сняли старый рубероид (поначалу то не хотели конечно, но от отрывался руками), промазали битумной мастикой и покрыли одним слоем стеклоизола.
Этим уже летом появилось время заняться гаражом. Первое, что нужно было сделать — увеличить проем гаража, т.к. для стяжка предполагается на 5 см выше текущего уровня въезда, т.к. по весне вода немного затекала через ворота. А бус в ворота сейчас проходит впритык:

Для поднятия ворот сначала были приглашены «специалисты», запросившие от 20 до 30к, но так и особо не объяснившие суть предстоящих работ. Более-менее конструктивный разговор произошел с фирмой, занимающейся строительством, но суть сводилась к тому, что за 25к они готовы поднять плиты, увеличить проем и опустить их обратно.

Поиск был на этом завершен и принято решение делать самим. Для этого дела понадобилось и было куплено:
— 6 почти не пользованых монолитных стоек (max H 3.1 m) за 400 р каждая
— 6 мешков песка
— 3 мешка цемента (по 25 кг)
— уголок разных размеров (новый)
— швеллер 10 около 2,5 метров на металлоприемке.
Плюс было в запасах:
— два полутораметровых куска 20 швеллера
— брус и гомно-палки

Был дождливый день… В общем погода так себе. Но начинать нам все равно надо было изнутри, поэтому пофиг. Но все равно мне сначала приспичило закинуть на крышу палки для подвязки к ним провода в дальнейшем. Вымок насквозь, повредил слив, пока мешки с песком затягивали. Спустя 4 часа можно было сделать все тоже самое без дождя)))))

20-е швеллера кинула на землю перед воротами, на стойках подняли 10 швеллер к плитам. Каждая стойка имеет грубую регулировку штырем и «нежную» резьбой. Возле каждой стойки, удерживающей швеллер, ставилась еще одна стойка и 3 или 4 тонным домкратом давалась нагрузка на швеллер, но без поднятия плит, ну может если на доли миллиметров. Потом основная стойка затягивалась по резьбе метровым рычагом до отказа. И так все 4 стойки.

После этого стали вытаскивать кирпичи между рельсом и плитой. Делали осторожно, что бы не обрушить кладку с лицевой стороны. Рельс подперли стойкой, что бы не опрокинулась если что. Часть кирпичей вышла целиком, часть откалывали только половину, вторая половина оставалась в кладке. На этом этап вывешивания плит завершился.

Срезали верхний уголок старого проема с внутренней стороны. Далее с лицевой стороны гаража в месте предполагаемого местоположения верхнего уголка нового проема выдолбил в кирпиче штробу под полку уголка. Внутренний уголок пустили наружу, подперты двумя брусками для примерки:

Потом отрезали верхний уголок старого проема в внешней стороны и нарастили вертикальные уголки до верхнего.

День второй:
Предстояло поднять рельс и заставить плиты опираться чисто на него.

Для этого у нас имелись еще две стойки и бутылочный домкрат. Попеременно поднимали каждую сторону сначала по 5-7 см, а потом осмелели и до 10-12. Упирали одну стойку, на нее ставили домкрат, поднимали, подкладывали бруски или кирпичи и так некоторое количество повторений.

Далее каждую уперли стойками рельс к плите с обеих сторон, из получившихся ниш давали нагрузку домкратом, стойки так же затянули рычагом. Рельс пришлось чуть выдвинуть в сторону гаража, т.к. его верхняя часть у́же чем кирпич и с одной из сторон плита бы опиралась на рельс всего на 1,5-2 см. Сделали так, что бы опиралась на всю плоскость верхней части рельса.

Читайте также:  Одежда для мишек тедди своими руками выкройки

Источник

Как нарастить ворота гаража в высоту: пошаговый мастер-класс

Нередко высота ворот уже готового гаража не устраивает владельца. Возможно, человек решил приобрести новый автомобиль, скажем, внедорожник, высота которого выше обычных легковых автомобилей, или возникла необходимость использовать гараж для иных целей, когда нужно загонять внутрь небольшую грузовую машину, например, Газель.

А ведь ворота для частного гаража раньше создавались с использованием определенного количества металла в целях экономии – вычисление количества используемых материалов производилось с учетом размера стандартного стального листа толщиной 2-3 мм (фото 1).

Сегодня высота гаражных ворот иных владельцев перестала устраивать, и многие начали увеличивать этот размер (фото 2).

Покупка материалов и выбор инструмента

Конечно, можно пригласить специалистов, которые это сделают быстро и качественно. Однако, не у всех имеется достаточно средств для оплаты работы наемных рабочих и покупки используемых ими материалов. Нередко мастера требуют закупку нового металла, стоящего на порядок дороже уже бывшего в употреблении.

В свою очередь, владелец гаража может подобрать необходимый металлопрокат в организации, занимающейся сбором металлолома. Материал, выбранный из лома, может стоить в 2-3 раза меньше, чем придется заплатить за новый металлопрокат. При этом, крепости металлоконструкций, изготовленных из старого металла, вполне хватает для обеспечения прочности готового изделия.

А вот на инструменте и оснастке экономить не рекомендуется. Необходимо подготовить рабочее место, установив необходимой высоты крепкие строительные леса – при выполнении работ человека должно быть в устойчивом положении, что исключит его падение с работающим инструментом и получение травм.

Перфоратор и углошлифовальная машина должны быть мощными, а такая оснастка, как сверла и отрезные круги необходимо приобретать хорошего качества, от чего будет зависеть быстрота выполнения работы и безопасность работника.

Например, для пропила кирпичной стены рекомендуется использовать специальные отрезные алмазные круги. Для сварки достаточно использовать небольшой инверторный сварочный аппарат, работающий от обычной сети на 220V и сваривающий металл электродами диаметром 3-4 мм.

Хочется добавить, что браться за такую работу должен человек, хотя бы немного представляющий, как использовать специализированное оборудование, и обладающий небольшими практическими навыками в применении таких инструментов.

Инструменты и оснастка

Материалы

Количество металлопроката и размеры листа рассчитываются исходя из площади, на которую будут увеличиваться ворота.

Порядок действий при наращивании ворот

Устанавливаются прочно и устойчиво строительные леса.

Намечается контур новой рамы гаражных ворот.

Внутри гаража закрепляется полиэтиленовая пленка таким образом, чтобы исключить попадания образующейся при работе пыли в помещение.

Производится раскрой уголка, приготовленного для наращивания рамы ворот, с пометкой каждого отрезка о его местоположении в конструкции.

Выполняется пропил кирпичной кладки гаражных стен по контуру новой рамы ворот сначала снаружи гаража. Горизонтальный пропил стены лучше выполнять по шву, расположенному между кирпичами (фото 5), что облегчит ровную прокладку канала и дальнейшее удаление лишнего массива кладки.

Вертикальный пропил выполняется по намеченному контуру (фото 6) с максимальным углублением в существующую часть рамы для удобства монтажа новой конструкции (фото 7).

Достаточность глубины штробы проверяется отрезком, оставшимся при раскрое уголка с шириной полки 40-75 мм (фото 8).

После завершения пропила снаружи (фото 9) выполняется установка отрезков уголка для рамы (фото 10) с тщательной проваркой швов в местах соединения отрезков (фото 11). Устанавливая отрезки уголка, желательно проверять их местоположение с помощью отвеса и строительного уровня. После проверки элементы конструкции фиксируются каким-либо образом, после чего выполняется проваривание швов. В случае наращивания, которое изображено на фотографиях, ворота при строительстве гаража были установлены неправильно, что пришлось компенсировать регулировкой вновь создаваемой конструкцией рамы и створок, что будет особенно заметно на снимках с уже увеличенными воротами. При выполнении сварочных работ рекомендуется иметь вблизи средства пожаротушения.

Для лучшего прикрепления к существующей кладке создаваемой конструкции желательно использовать анкерные распорные болты (фото 12).

Диаметр применяемых болтов 8 мм при длине в 60 мм (фото 13). Достаточно закрепить горизонтальный отрезок уголка в четырех местах. Сначала сверлом по металлу на 8,5 мм просверливается отверстие в уголке до кирпичной кладки, а затем отверстие под анкерный болт углубляется сверлом по бетону на 8 мм до нужной глубины. После этого вставляются анкерные болты, и конструкция крепится к стене.

После сборки и фиксации новой конструкции снаружи, изнутри выполняются необходимые пропилы стены, после чего элементы рамы ворот в таком же порядке собираются и крепятся с внутренней стороны.

Следующий этап – это подготовка деталей для наращивания створок. Для этого выполняется раскрой имеющихся листов и распил уголка с шириной полки 30-35 мм на отрезки необходимой длины.

Далее выполняется сборка полотна наращиваемого участка каждой из створок ворот. Собранные участки полотен встык привариваются сверху к створкам ворот, а для фиксации прихватываются к новому участку рамы точечной сваркой в нескольких местах (фото 14).

После этого изнутри гаража убирается лишний кирпич, аккуратно скалываясь при использовании инструментов долото и молоток. Перед извлечением лишних участков стены также необходимо закрепить анкерными болтами внутреннюю часть наращиваемой конструкции рамы ворот (фото 15).

Когда ненужные куски стены будут удалены, выполняется дополнительное укрепление конструкции рамы и усиление каркасом наращиваемой части створок ворот (фото 16). Все новые элементы конструкции, увеличивающей размер ворот, тщательно провариваются, т. к. от этого зависит прочность готового изделия.

Нижние запоры ворот подгоняются по месту, когда к существующей раме добавляются новые элементы (фото 17). Затем производится заливка пола до необходимого уровня, либо рама ворот снизу наращивается полностью.

Верхние запоры ворот наращиваются и подгоняются по верхнему краю увеличенной рамы (фото 18).

С наружной стороны ворот верхние петли из-за увеличиваемого размера полотен срезаются и привариваются выше (фото 19 и 20).

Завершающим этапом является покраска ворот специальной краской (фото 21). Рекомендуется использовать красящий состав, выполняющий три функции – краска заменяет грунт, при необходимости преобразовывает ржавчину и создает лакокрасочный защитный слой на металле.

Если человек обладает небольшими навыками работ со специальным инструментом по бетону и имеет представление о сварочных работах, то он сумеет выполнить наращивание ворот самостоятельно, сэкономив этим значительные средства из семейного бюджета.

Источник

Как увеличить проем гаражных ворот своими руками

Редко когда купленный капитальный гараж полностью устраивает нового владельца. Помимо косметического ремонта и утепления, многие автолюбители затевают сложную и трудоемкую процедуру замены ворот, одновременно пытаясь увеличить проем гаражных ворот. Вырезать и удалить старые гаражные ворота — не проблема, сложнее выполнить замену так, чтобы не вызвать проседание или обрушение балок или плит перекрытия.

Как увеличить размер ворот без разборки крыши

Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:

Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.

Расширение проема гаражных ворот

Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:

Как расширить и увеличить проем с помощью стального уголка

Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.

Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.

Читайте также:  Красивые подарки своими руками на день рождения подруге

С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.

Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Заключение

Подобный способ увеличить размер проема можно использовать, если над старыми воротами не более 4- 5 рядов кирпича, то есть высота потолка не более 240 см. Для более высоких фронтонов прочности двух уголков будет недостаточно, и более безопасным способом увеличить проем станет использование выносной двутавровой балки в качестве промежуточной опоры под плиты потолочного перекрытия.

Источник

Как увеличить проем гаражных ворот своими руками: рассматриваем вопрос

Людям, которые занимаются строительством гаражного помещения, приходится самостоятельно устанавливать специальную перемычку в проеме для въезда авто. Однако перед этим следует ознакомиться с особенностями монтажа перемычки над воротами гаража.

Покупка материалов и выбор инструмента

Конечно, можно пригласить специалистов, которые это сделают быстро и качественно. Однако, не у всех имеется достаточно средств для оплаты работы наемных рабочих и покупки используемых ими материалов. Нередко мастера требуют закупку нового металла, стоящего на порядок дороже уже бывшего в употреблении.

В свою очередь, владелец гаража может подобрать необходимый металлопрокат в организации, занимающейся сбором металлолома. Материал, выбранный из лома, может стоить в 2-3 раза меньше, чем придется заплатить за новый металлопрокат. При этом, крепости металлоконструкций, изготовленных из старого металла, вполне хватает для обеспечения прочности готового изделия.

А вот на инструменте и оснастке экономить не рекомендуется. Необходимо подготовить рабочее место, установив необходимой высоты крепкие строительные леса – при выполнении работ человека должно быть в устойчивом положении, что исключит его падение с работающим инструментом и получение травм.

Перфоратор и углошлифовальная машина должны быть мощными, а такая оснастка, как сверла и отрезные круги необходимо приобретать хорошего качества, от чего будет зависеть быстрота выполнения работы и безопасность работника.

Например, для пропила кирпичной стены рекомендуется использовать специальные отрезные алмазные круги. Для сварки достаточно использовать небольшой инверторный сварочный аппарат, работающий от обычной сети на 220V и сваривающий металл электродами диаметром 3-4 мм.

Хочется добавить, что браться за такую работу должен человек, хотя бы немного представляющий, как использовать специализированное оборудование, и обладающий небольшими практическими навыками в применении таких инструментов.

Инструменты и оснастка

Фото 3. Набор отрезных кругов по бетону Фото 4. Отрезной круг по бетону максимального диаметра

Материалы

Количество металлопроката и размеры листа рассчитываются исходя из площади, на которую будут увеличиваться ворота.

Основные причины изменения геометрии ворот, или проёма

Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).

Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.

В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.

Основные виды

Каждый человек, который собирается своими руками делать перемычку, должен ознакомиться с основными типами такой конструкции. Это поможет разобраться с их основными особенностями, недостатками и преимуществами.

Кирпичная

Многие строители делают в гаражах соединительные ригели из кирпича. К их достоинствам относят дешевизну и простоту изготовления. Специалисты не советуют устанавливать кирпичные ригели на несущих стенках, так как они не справятся с нагрузкой. В таких случаях пользуются железобетонными или металлическими изделиями.

Выделяют несколько типов кирпичных перемычек:

Железобетонная

Такие железобетонные изделия часто применяют при перекрытии гаражных, дверных и оконных проемов. Некоторые пользуются ими, чтобы обустроить фасад и повысить его несущие свойства. К плюсам железобетонных ригелей относят их низкую стоимость, надежность, прочность и долговечность.

Прежде чем установить перемычку и залить ее бетоном, надо ознакомиться с основными разновидностями железобетонных изделий:

Металлическая

Некоторые строители вместо железобетонных и кирпичных перемычек используют металлический швеллер, который изготавливается из железного уголка. Также при производстве таких изделий пользуются швеллерными и двутавровыми профилями.

К главным преимуществам железных конструкций относят следующее:

Расширение проема гаражных ворот

Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:

К сведению! Все три способа однотипны и предполагают возможность увеличить размер входа только после разгрузки каркаса ворот.

Как расширить и увеличить проем с помощью стального уголка

Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.

Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.

С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.

Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Читайте также:  Монгольская игра схемы для детей своими руками

Порядок действий при наращивании ворот

Устанавливаются прочно и устойчиво строительные леса.

Намечается контур новой рамы гаражных ворот.

Внутри гаража закрепляется полиэтиленовая пленка таким образом, чтобы исключить попадания образующейся при работе пыли в помещение.

Производится раскрой уголка, приготовленного для наращивания рамы ворот, с пометкой каждого отрезка о его местоположении в конструкции.

Выполняется пропил кирпичной кладки гаражных стен по контуру новой рамы ворот сначала снаружи гаража. Горизонтальный пропил стены лучше выполнять по шву, расположенному между кирпичами (фото 5), что облегчит ровную прокладку канала и дальнейшее удаление лишнего массива кладки.

Фото 5. Пропиливание шва кладки

Вертикальный пропил выполняется по намеченному контуру (фото 6) с максимальным углублением в существующую часть рамы для удобства монтажа новой конструкции (фото 7).

Фото 6. Пропил по намеченному контуру Фото 7. Углубление в раму

Достаточность глубины штробы проверяется отрезком, оставшимся при раскрое уголка с шириной полки 40-75 мм (фото 8).

Фото 8. Проверка глубины штробы

После завершения пропила снаружи (фото 9) выполняется установка отрезков уголка для рамы (фото 10) с тщательной проваркой швов в местах соединения отрезков (фото 11). Устанавливая отрезки уголка, желательно проверять их местоположение с помощью отвеса и строительного уровня. После проверки элементы конструкции фиксируются каким-либо образом, после чего выполняется проваривание швов. В случае наращивания, которое изображено на фотографиях, ворота при строительстве гаража были установлены неправильно, что пришлось компенсировать регулировкой вновь создаваемой конструкцией рамы и створок, что будет особенно заметно на снимках с уже увеличенными воротами. При выполнении сварочных работ рекомендуется иметь вблизи средства пожаротушения.

Фото 9. Пропил готов Фото 10. Установка отрезков для уголка рамы Фото 11. Необходимо тщательно проварить швы в местах соединения отрезков

Для лучшего прикрепления к существующей кладке создаваемой конструкции желательно использовать анкерные распорные болты (фото 12).

Фото 12. В данных условиях лучше всего использовать анкерные распорные болты

Диаметр применяемых болтов 8 мм при длине в 60 мм (фото 13). Достаточно закрепить горизонтальный отрезок уголка в четырех местах. Сначала сверлом по металлу на 8,5 мм просверливается отверстие в уголке до кирпичной кладки, а затем отверстие под анкерный болт углубляется сверлом по бетону на 8 мм до нужной глубины. После этого вставляются анкерные болты, и конструкция крепится к стене.

Фото 13. Анкерные распорные болты длиной 60 мм и диаметром 8мм

После сборки и фиксации новой конструкции снаружи, изнутри выполняются необходимые пропилы стены, после чего элементы рамы ворот в таком же порядке собираются и крепятся с внутренней стороны.

Следующий этап – это подготовка деталей для наращивания створок. Для этого выполняется раскрой имеющихся листов и распил уголка с шириной полки 30-35 мм на отрезки необходимой длины.

Далее выполняется сборка полотна наращиваемого участка каждой из створок ворот. Собранные участки полотен встык привариваются сверху к створкам ворот, а для фиксации прихватываются к новому участку рамы точечной сваркой в нескольких местах (фото 14).

Фото 14. Сборка полотна и фиксация к раме точечной сваркой

После этого изнутри гаража убирается лишний кирпич, аккуратно скалываясь при использовании инструментов долото и молоток. Перед извлечением лишних участков стены также необходимо закрепить анкерными болтами внутреннюю часть наращиваемой конструкции рамы ворот (фото 15).

Фото 15. Внутреннюю часть полотна также необходимо закрепить с помощью анкерных болтов

Когда ненужные куски стены будут удалены, выполняется дополнительное укрепление конструкции рамы и усиление каркасом наращиваемой части створок ворот (фото 16). Все новые элементы конструкции, увеличивающей размер ворот, тщательно провариваются, т. к. от этого зависит прочность готового изделия.

Фото 16. Вся конструкция тщательно проваривается

Нижние запоры ворот подгоняются по месту, когда к существующей раме добавляются новые элементы (фото 17). Затем производится заливка пола до необходимого уровня, либо рама ворот снизу наращивается полностью.

Фото 17. Подгонка нижних запоров

Верхние запоры ворот наращиваются и подгоняются по верхнему краю увеличенной рамы (фото 18).

Фото 18. Наращивание и подгонка верхних запоров

С наружной стороны ворот верхние петли из-за увеличиваемого размера полотен срезаются и привариваются выше (фото 19 и 20).

Фото 19. Изменение места крепления петель снаружи (правая сторона) Фото 20. Изменение места крепления петель снаружи (левая сторона)

Завершающим этапом является покраска ворот специальной краской (фото 21). Рекомендуется использовать красящий состав, выполняющий три функции – краска заменяет грунт, при необходимости преобразовывает ржавчину и создает лакокрасочный защитный слой на металле.

Фото 21. Новые окрашенные ворота

Если человек обладает небольшими навыками работ со специальным инструментом по бетону и имеет представление о сварочных работах, то он сумеет выполнить наращивание ворот самостоятельно, сэкономив этим значительные средства из семейного бюджета.

Заключение

Подобный способ увеличить размер проема можно использовать, если над старыми воротами не более 4- 5 рядов кирпича, то есть высота потолка не более 240 см. Для более высоких фронтонов прочности двух уголков будет недостаточно, и более безопасным способом увеличить проем станет использование выносной двутавровой балки в качестве промежуточной опоры под плиты потолочного перекрытия.

Запоры на гаражные ворота

Ворота гаражные Аlutech

Гаражные ворота распашные

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Заключение

Подобный способ увеличить размер проема можно использовать, если над старыми воротами не более 4- 5 рядов кирпича, то есть высота потолка не более 240 см. Для более высоких фронтонов прочности двух уголков будет недостаточно, и более безопасным способом увеличить проем станет использование выносной двутавровой балки в качестве промежуточной опоры под плиты потолочного перекрытия.

Пример простого решения в сложной ситуации

Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).

Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.

На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.

Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.

Как установить перемычку над проемом гаража

Рекомендуется заранее ознакомиться с особенностями установки ригелей в гараже, чтобы выполнить эту работу правильно.

Строители часто устанавливают в автогаражах железобетонные перемычки. Для этого достаточно при помощи подъемного устройства поднять бетонную балку и осторожно разместить ее над проемом. Намного сложнее самостоятельно сделать такую конструкцию и поставить ее. Такая работа выполняется в несколько этапов:
