Как увеличить мощность усилителя звука своими руками

ostashv-evgeniyy › Блог › Что мы делаем для улучшения качества звука автомобильных усилителей.

Так как последнее время поток усилителей на доработку только увеличивается, так же увеличивается поток вопросов в личке:) «А что можно сделать с моим усилителем?»
Со всеми усилителями попавшими к нам в лапы:), мы делаем максимально все что считаем возможным:)
Вот, расписал по пунктам, что делаем с каждым аппаратом:

🛠Установка Схемы саморегулирования тока покоя.

🛠Регулировка тока покоя для снижения искажений. С помощью спектроанализатора!

🛠Настройка глубины обратной связи, для снижения искажений.

🛠Регулировка коррекции обратной связи, для расширения диапазона частот вверх.

🛠Переключение входа УМ в инвертирующее включение, для подавления искажений вносимых входным дифф каскадом.

🛠Замена ОУ на OPA1612

🛠Установка шунтов Питания ОУ 0.1 мкф np0.

🛠Замена параметрических стабилизаторов (резистор и стабилитрон) Питания ОУ и входных дифф каскадов УМ на компенсационные интегральные (7815/7915) от On Semiconductor, они имеют лучшие в классе коэффициент подавления пульсаций и шумов.

🛠Замена эл.литических конденсаторов в питании ОУ на полимерные высокой емкости.

🛠Замена межкаскадных (проходных) емкостей на аудиофильские Nichicon KZ, Elna Cerafine.

🛠Увеличение емкости на вторичной стороне БП, для увеличения энергозапаса БП усилителя. Это существенно снижает искажения на пиках сигнала и увеличивает пиковую мощность, которая важна для звука. Улучшая контроль и уменьшая «кашу» на сложных композициях.

🛠Установка шунтов Питания выходного каскада по ВЧ, для снижения помех на слаботочку от работы выходного каскада. Это делает звук мягче, естественней, при этом детализация и прорисовка ВЧ улучшается.

🛠Замена теплопроводящей пасты и при необходимости прокладок, для профилактики.

👌Ещё один момент, при таком глубоком твике, вы получаете аппарат классом выше! Способный потягаться с топовыми усилками. И в принципе, разница в стоимости и классе исходного аппарата для твика- не так уж и важна.
Т.е. если мы возьмём исходный аппарат за 15 000₽ и за 50 000₽, то после твика разница в звуке будет гораздо меньше, чем была в стоке между ними:)))
Но, в любом случае, доработанный аппарат будет значительно превосходить по звуку стоковый за 50 000₽:)))

👌Соответсвенно, все подгонки и Настройки делаются под конкретный аппарат, так же количество ОУ и емкостей так же зависит от конструкции конкретного аппарата.
👍Опять же если аппарату лет 7…10 или ещё больше, то ему просто, необходима замена подвысохших емкостей (как минимум ВСЕХ силовых).

По этому, рабочего времени на каждый аппарат тратится не мало… И основная стоимость это работа.
Цена вопроса:
6000₽ за моноблок и 2 канальник + комплектующие
8000₽ за 4 канальник + комплектующие
10000₽ за 5 (или более) канальник + комплектующие
Гарантия на нашу работу 12 месяцев.
При гарантийных работах, пересылка за мой счёт.

🤝Примеры работ на видео:


Источник

Сообщества › Электронные Поделки › Блог › Можно ли повысить мощность усилителя?

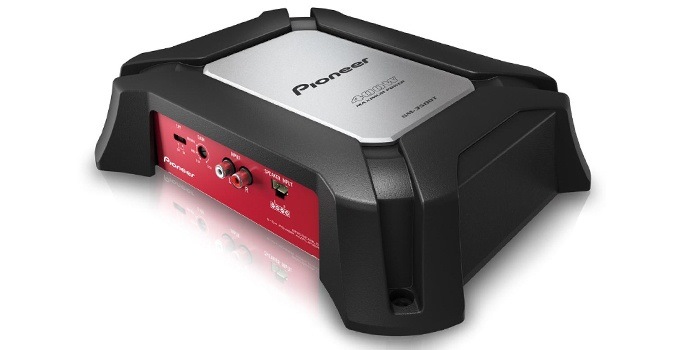

Привет, народ! Имею в своём пользовании усилок 2х канальный Pioneer gm 3500t. Слабоватый оказался… Скажите, можно ли повысить мощность данного аппарата, поменяв в нём какие-либо элементы! С электроникой я не очень, но, например, поменять транзистор какой-либо для меня не проблема! В общем дайте совет, пожалуйста!))

Комментарии 64

да и лучше продать этот и купить новый по мощнее ( легче будет )

откройте корпус гляньте микросхему ( у неё много ножек) далее зайдите в гугол и дайте поиск аналог по мощнее выйдет ( проверьте выходы что бы не перепутать а то спалите) ну и смело перепаяивайте

ну будит прирост 20% толку то а спальшь ни счем останишся

Если для саба его крутить то можно слямзить схему усилителя от Kicx 301BPA, возможно получится на плате этого усилка с минимальными переделками реализовать у него номиналка рабочая пляшет хоть и с гармониками )) но в районе 120-150 Вт.
P.S> 120-150 на старых 301BPA, у новых ради удешевления не допаивают вторую пару выходных транзюков. и он в номинале не может перескочить 90 вт-ный порог, даже с дикими искажениями ))

Можно, но только ради спортивного интереса.
Я проделывал нечто подобное из веласа 230 делал кикса RTS 2.100, это с учётом того, что мне были доступны детали и схемы, всё равно трансформатор пришлось мотать, свой особенный.

Про говорящего хомяка смешно сказал))

Думаю лучше будет с нуля спаять что нибудь дельное чем все это дело перепаивать, перематывать. В нете полно простеньких и мощных схем.

Продать этот, купить новый…

соедини выходы мостом, будет моно, но в 2 раза громче.

Да. Думаешь может питания не хватать?

Скажи как у тебя подключено. Подумаем. Питание это первое что влияет на качество звучания.

Овчина выделки не стоит, посмотри что там за унч стоит, может более мощные старшие микрухи или транзисторы с бОльшим К.У. поставить. Или можешь собрать предусилитель, немного погромчее будет, но в качестве может ещё больше слить.
Чет странно, у меня самый дешевый усилок под саб, который только можно найти, на 100-120 вт подташнивать даже начинает.че то у тебя не то. Меряй сигналы — что приходит, что уходит, какой ток ус-ль на себя забирает. Не может быть чтоб чего то вяло было. Может быть говняное качество звучания, но любой поганый усилитель по громкости затыкает любое ГУ и даже дорогое.

Даже если можно повысить, то как это потом охлаждать? Корпус, рассчитан быть радиатором для выходного каскада.

переделывал. по сбестоимости вышло как купил половину такого же нового (NRG CAVM-2045)

ну и плюс работа ещё, да? в итоге цена нового вышла)))

Источник

Усилитель звука своими руками

Многих радиолюбителей не устраивает звучание промышленных звуковых систем, поэтому проблема как сделать усилитель для колонок своими руками является интересной. Имеется много схем, которые пригодны для повторения начинающими радиолюбителями. Они собираются на доступных и недорогих деталях, просты в изготовлении и не требуют сложного налаживания. Можно сначала сделать усилитель звука простейшего типа, а затем переходить к более сложным конструкциям.

Читайте также:  Подставка для краскопульта своими руками с размерами

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Как собрать усилитель звука

Начинающим радиолюбителям нет смысла браться за повторение сложных транзисторных схем с высокими параметрами. Для регулировки таких конструкций потребуется сложная измерительная аппаратура. Самым простым вариантом для начинающих будет повторение схем, выполненных на интегральных компонентах. Для начала можно своими руками собрать простой усилитель звука небольшой мощности.

Микросхема LM386 работает в широком диапазоне питающего напряжения и обеспечивает мощность до 1,2 ватта на нагрузку 8 Ом. Коэффициент искажений сигнала не превышает 0,2%. Переменный резистор 4,7 кОм позволяет изменять коэффициент усиления от 20 до 200. Самодельное устройство можно собрать на макетной плате или навесным монтажом.

Стерео усилитель звука своими руками

Собрать качественный стерео усилитель звука для колонок своими руками довольно сложно, так как такие схемы требуют тщательной регулировки и отладки. Существуют схемы, которые обеспечивают высокое качество звучания без сложных настроек. Предлагаемая конструкция представляет собой ультралинейную схему, работающую в классе «А». Это означает, что выходной сигнал практически не искажается и повторяет форму входного сигнала. В выходном каскаде можно использовать транзисторы КТ803, КТ805 или КТ819. С выхода каскада можно получить до 15 ватт мощности, причём искажения минимальны и соответствуют параметрам аппаратуры самого высокого класса.

Схема, работающая в данном режиме, потребляет большой ток, и выходные транзисторы греются при отсутствии сигнала, поэтому они устанавливаются на радиаторы. Чтобы сделать своими руками аудио усилитель для колонок стереофонического тракта собираются две схемы – для правого и левого каналов. Если конструкция будет использоваться для автомобильной магнитолы, то этой схемы достаточно. В других случаях потребуется предварительный каскад с регулировками усиления, тембров и стерео баланса. Спаять усилитель звука лучше всего на печатной плате. Выходные транзисторы монтируются на радиаторы. Для надёжного охлаждения можно использовать кулер от компьютерного блока питания. Конденсатор С2 должен быть плёночным.

Увеличить мощность усилителя звука своими руками, можно повысив напряжение питания на 10-15%. Предварительно нужно узнать критические величины напряжения для транзисторов. В некоторых случаях поможет увеличение входного сигнала. Это эффективнее раскачает выходной каскад.

Вопрос как сделать мощный усилитель звука своими руками часто возникает у радиолюбителей с небольшим опытом работы. Браться за транзисторную схему не имеет смысла. Это сложно, долго и нет гарантии, что конструкция заработает. Лучше всего применить специальные микросхемы. Интегральный УНЧ может выдавать на выходе сотни ватт, при этом схема не нуждается в регулировке.

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

Мини усилитель звука для колонок своими руками

Такая конструкция должна иметь небольшое количество доступных деталей, легко собираться и не нуждаться в настройке. Для такой цели лучше всего подойдут распространённые и недорогие микросхемы. Они применяются в серийной аппаратуре, но их можно использовать для домашних самоделок. Конструкция сможет обеспечить выходную мощность достаточную для озвучивания помещения среднего размера. Как сделать самый простой усилитель звука своими руками будет ясно после прочтения данной статьи.

Собрать простой мини усилитель звука, своими руками очень просто, используя готовый модуль с микросхемой РАМ8403. Для этой конструкции не потребуются никакие дискретные элементы, поскольку они предусмотрены в схеме. Достаточно подключить колонки, питание и подать входной сигнал. Сопротивление акустических систем должно быть 6-8 Ом. Выходная мощность достигает 2 ватт на канал.

Читайте также:  Оборудование для клетки для морских свинок своими руками

Полный усилитель звука своими руками

Полный усилитель звука состоит из предварительного и оконечного каскадов, которые могут быть реализованы на транзисторах или интегральных микросхемах. Чтобы собрать аудио усилитель своими руками нужно иметь опыт и необходимое техническое оборудование, так как без измерительных приборов наладить такую конструкцию невозможно. Блок схема полного усилителя.

Регулировку устройства может выполнить только опытный радиолюбитель. На рисунке показана схема одного входного канала. В стереофонический тракт входят две такие схемы. Это каскад с активными регулировками тембра и регулятором громкости с компенсацией можно подключить к любому оконечному каскаду. Предварительный каскад собран на сдвоенном операционном усилителе с высоким быстродействием LM833 и на TL071. Вместо них можно использовать ОУ 544 серии.

Простой аудио усилитель своими руками

Простейший усилитель звука своими руками собирается на микросхеме TDA7231. Представленная схема обеспечивает выходную мощность до 1,5 ватт на четырёхомную нагрузку. Микросхема имеет большой допустимый диапазон по питанию, поэтому УНЧ может применяться в батарейных конструкциях. Ток покоя устройства не превышает 8 mA. Потребляемый ток при максимальной мощности достигает 1,5 А. К устройству можно подключить любую динамическую головку с сопротивлением 4 Ом. Для качественного воспроизведения музыки эта конструкция не подходит из-за большого процента искажений, который при максимальной громкости достигает 8%. Устройство может быть использовано в электронных игрушках с автономным питанием или системах охранной сигнализации.

Простой аудио усилитель звука для дома легко собирается на микросхеме 4069, которая содержит 6 инверторов. Система пригодна для подключения наушников при прослушивании музыкальных файлов с компьютера, телефона или планшета. Простая схема обеспечивает удовлетворительные параметры.

Изменяя сопротивление резисторов R2 и R3 можно менять коэффициент усиления устройства. Для этого УНЧ не обязательно делать печатную плату. Подойдёт стандартная макетная плата с металлизированными отверстиями.

Существует много простейших конструкций, которые доступны для повторения радиолюбителями с небольшим опытом. Для изготовления таких устройств потребуется только тестер для проверки основных цепей. После того, как в процессе изготовления и наладки простых схем появится опыт, можно переходить на более сложные системы.

Источник

Поговорим теперь о выходной мощности усилителя низкой частоты.
Для усилителя мощности основной квалификационной характеристикой является величина этой мощности. Она измеряется в Ваттах и определяется как мощность, выделяющаяся на нагрузке сопротивлением Rн при амплитуде напряжения на ней Uн.
При синусоидальном испытательном сигнале эта мощность составляет
Pн = Uн 2 / (2 х Rн).
Любой усилитель можно охарактеризовать максимальной выходной мощностью.
Это долговременная мощность, выделяющаяся на нагрузке усилителя при максимально – возможной амплитуде синусоидального сигнала на его выходе. При измерении этой мощности искажения не важны – главное, чтобы форма сигнала была похожа на синусоиду. То есть при этой мощности нелинейные искажения 10% — это нормально.
Так как удвоенная амплитуда (размах) сигнала на выходе усилителя не может превысить его напряжения питания и, скорее всего меньше его на dU = 2 – 5 В, то максимальная мощность, в любом случае, не может быть больше некоего значения, определяемого по формуле:
Pmax = (Eпит – dU) 2 / (8 x Rн).
То есть при питании усилителя мощности от источника напряжением 20 В и нагрузке 4 Ом максимальная выходная мощность, в любом случае, не превысит 20 x 20 / (8 х 4 ) = 12,5 Вт. На самом деле, из-за dU максимальная выходная мощность будет, скорее всего, около 8 — 10 Вт.
Редко, но бывает, когда максимальная выходная мощность указывается при прямоугольном выходном сигнала – тогда это та долговременная мощность, больше которой из усилителя не выжать. Но к качеству звучания усилителя этот параметр уже никакого отношения не имеет.
Отмечу, что мощность усилителя при 10% нелинейных искажений имеет международное обозначение RMS.

Номинальная выходная мощность — это максимальная долговременная мощность сигнала, которую может отдать усилитель в нагрузку при определенном, наперед заданном коэффициенте нелинейных искажений – чаще всего 1%, хотя может быть и любое другое значение, например 0,5% или те же 10%. Эта мощность зависит от схемы построения усилителя и примененных в ней элементов но она всегда меньше максимальной мощности, иногда значительно. Хочу сказать, что значение нелинейных искажений, при которых измеряется номинальная мощность никак не стандартизировано и устанавливается изготовителем усилителя так, как ему хочется.
Так, например, в Datasheet на усилитель TDA2030 указано, что при напряжении питания 38 В и сопротивлении нагрузки 4 Ом выходная мощность составляет не менее 18 Вт при нелинейных искажениях 0,5%.
А из его характеристик следует, что при искажениях в 10% его выходная мощность может составить 30 Вт и более.
Номинальная выходная мощность – это собственно говоря, та самая «Советская» мощность, о которой кто-то как-то спрашивал в комментариях к одному из постов.

Еще один параметр – максимальная музыкальная мощность усилителя. Это максимальная мощность синусоидального сигнала, которую усилитель может отдать в нагрузку за очень короткое время – допустим, 0,1 секунды. Эта величина в большой степени зависит от схемы построения как усилителя мощности, так и его блока питания. Если блок питания стабилизирован, то есть выдает одинаковое напряжение и при малой нагрузке (при малой громкости), и при максимальной мощности, то максимальная музыкальная мощность и максимальная мощность усилителя совпадают.
Если же блок питания нестабилизирован, то его выходное напряжение зависит от мощности сигнала – при малой мощности оно выше, чем при большой. Например, блок питания с выходным напряжением 20 В при нагрузке 3 А может иметь выходное напряжение 24 В при нагрузке 100 мА. А у блоков питания дешевых усилителей эта разница еще больше. Поэтому, в первый момент после подачи на усилитель испытательного сигнала, отдаваемая усилителем мощность будет значительно больше, чем через несколько секунд после этого, когда конденсаторы блока питания разрядятся и его напряжение упадет. Разница может достигать 2-х раз (при разнице напряжений в 1,4 раза). Этот параметр имеет право на жизнь, так как музыка или речь – это не стабильный синусоидальный сигнал, а чередование тихих и громких звуков.

Еще большее значение имеет PMPO – пиковая музыкальная выходная мощность. Это мощность сигнала на пике — то есть в максимальной точке. Так как это импульс, то его мощность не усредняется по всему периоду сигнала, и его значение, в принципе, в 2 раза больше максимальной музыкальной мощности. Таким образом, значение мощности PMPO может быть в 5 и более раз больше номинальной мощности, особенно при источнике питания усилителя плохого качества. То есть, при «Советской» мощности усилителя 20 Вт, значение его PMPO может составить 100 Вт и более.

Читайте также:  Органайзер для резинок и ободков своими руками

Еще больше можно увеличить мощность усилителя мощности, просуммировав мощности всех его каналов (стерео – 2 канала и т.д.) и умножив результат на поправочный коэффициент, значение которого каждый производитель определяет самостоятельно. После этого можно делать наклейку 1000 Watt PMPO для малогабаритного приемника.

Теперь о повышении выходной мощности усилителя.
Для начала рассмотрим выходные каскады.

На левом рисунке нарисован выходной каскад, верхнее и нижнее плечи которого построены на комплементарных составных транзисторах. При этом, если на базе первого верхнего транзистора будет напряжение, равное напряжению источника питания Eп, то на эмиттере верхнего выходного транзистора напряжение станет равным Eп – Uбэ – Uбэ.
Для маломощных транзисторов можно принять Uбэ = 0,65 В, но у мощных транзисторов, при больших токах базы, это напряжение больше и может достигать 1 В и более. Поэтому напряжение в средней точке будет примерно на 2 В меньше напряжения питания (в реальной жизни до 2,5 В). Так же при нулевом напряжении на базе первого нижнего транзистора, напряжение в средней точке будет равно 2 – 2,5 В. То есть амплитуда выходного напряжения выходного каскада будет на 4 – 5 В меньше амплитуды напряжения, поступающего на базы транзисторов выходного каскада. (предполагаем его размах равным напряжению источника питания)
В схеме на среднем рисунке выходное напряжение уменьшается только одним эмиттерным переходом в каждом плече. Но дополнительное уменьшение вносит напряжение насыщения Uкэ первого транзистора, которое редко бывает меньше 0,5 В. Поэтому в этой схеме амплитуда выходного напряжения выходного каскада будет на 3 – 4 В меньше амплитуды напряжения, поступающего на базы транзисторов выходного каскада.
Схема на правом рисунке состоит из частей левой и средней схемы. В ней амплитуда выходного напряжения выходного каскада будет на 3,5 – 4,5 В меньше амплитуды напряжения, поступающего на базы транзисторов выходного каскада.

В идеальном случае размах сигнала на базах первых транзисторов выходных каскадов равен напряжению источника питания.
Однако в реальной схеме это далеко не так.

При полностью закрытом транзисторе VT1 через резистор R3 будет течь ток базы VT2.
Из примера расчета видно, что при использовании в качестве VT2 составного транзистора с коэффициентом усиления по току 1000, максимальный ток его базы составит 1,58 мА. При этом на резисторе R3 сопротивлением 1,5 кОм падение напряжения составит 2,37 В.
Обратите внимание – на базе VT2 будет не Eп = 30,4 В, а Eп – 2,37 В = 28 В.
При полностью открытом транзисторе VT1 напряжение на базе VT3 будет равно напряжению насыщения VT1, то есть, не менее 0,5 В.
Итого, амплитуда напряжения на базах транзисторов VT2 и VT3 будет примерно на 3 В меньше напряжения питания усилителя, соответственно выходное напряжение усилителя мощности будет меньше напряжения его питания примерно на 8 В.
При использовании других схем выходного каскада эта разница будет меньше, но незначительно.
Для исправления ситуации можно использовать, по крайней мере, три способа:
1.Разделить выходной и предвыходной каскады и питать их от разных источников питания. При этом источник питания предвыходного каскада должен иметь напряжение не менее, чем на 8 вольт больше, чем источник выходного каскада и может быть относительно маломощным (десятки миллиампер).

2.Применить схему с вольтодобавкой (с виртуальным источником питания).

В этой схеме резистор R3 разделен на два резистора — R31 и R32 таким образом, что их суммарное сопротивление равно сопротивлению резистора R3, и R32 в 3 – 4 раза меньше R31. Между точками соединения этих резисторов и выходом усилителя включен конденсатор вольтодобавки C4 с такой емкостью, чтобы он не успевал существенно разряжаться за период действия сигнала минимальной частоты. После включения усилителя этот конденсатор заряжается до напряжения, близкого к половине напряжения питания (точнее, до напряжения на R31) и, далее, работает как батарейка, подпитывающая каскад на транзисторе VT1.
Предположим, что напряжение питания усилителя 20 В а соотношение сопротивлений резисторов R31 и R32. равно 4 к 1. Тогда на нижней обкладке конденсатора C4 будет 10 В а на верхней 18В и напряжение на нем составит 8 В.
Предположим, что во время усиления входного сигнала напряжение в средней точке стало равно 15 В. Так, как конденсатор C4 разряжается медленно, напряжение между его обкладками все равно будет равно 8 В и напряжение на его верхней обкладке, а значит и в точке соединения резисторов R31 и R32 составит 23 В – больше, чем напряжение питания. Это позволяет увеличить амплитуду сигнала предвыходного каскада и увеличить выходную мощность усилителя.
Кстати, такая схема применяется и в драйверах ключей на полевых транзисторах IR2101, IR2113, IR2153 и аналогичных.

3.Применить вместо резистора R3 транзистор, комплементарный к VT1 и
работающий в противофазе с ним. Схему пока рисовать не буду, только отмечу, что в этом случае потери напряжения составят по 0,5 В на каждый транзистор, то есть 1В. И потери на выходных транзисторах скомпенсированы не будут.

4. Применить в качестве выходного каскада схему с усилением сигнала.

Она очень похожа на среднюю схему выходного каскада за исключением того, что эмиттеры предвыходных транзисторов подключены к средней точке через делитель напряжения на резисторах R4 и R3. Коэффициент усиления такого каскада определяется соотношение их сопротивлений и определяется по формуле
K = (R4 + R3) / R3
Мощный усилитель с таким выходным каскадом склонен к самовозбуждению и усиление выходного каскада нельзя выбирать большим — лучше ограничиться величиной 1,2 — 2 раза. Номинал резистора R3 можно принять равным 220 — 470 Ом, сопротивление резистора R4 расчитывается исходя из требуемого усиления.

В такой схеме выходное напряжение ограничено только напряжением насыщения выходных транзисторов и выходная мощность может быть максимальной.
