Как увеличить выворот на классике своими руками

Лада 2107 Тачка без прокачки › Бортжурнал › Выворот на сток рычагах

Давно хотел себе выворот. Год назад пильнул ограничители на рулевом редукторе, укоротил сошки на пару сантиметров.
Покатавшись прошлый сезон на заварке и не большом вывороте, захотел более глобально подготовиться к этому сезону.
Что было сделано:
Установлены верхние шаровые от Шнивы
Сделан развал, подкидывал под нижний рычаг гайки и пару шайб.
Укорачивал сошки (2 раза, 1 неудачно)

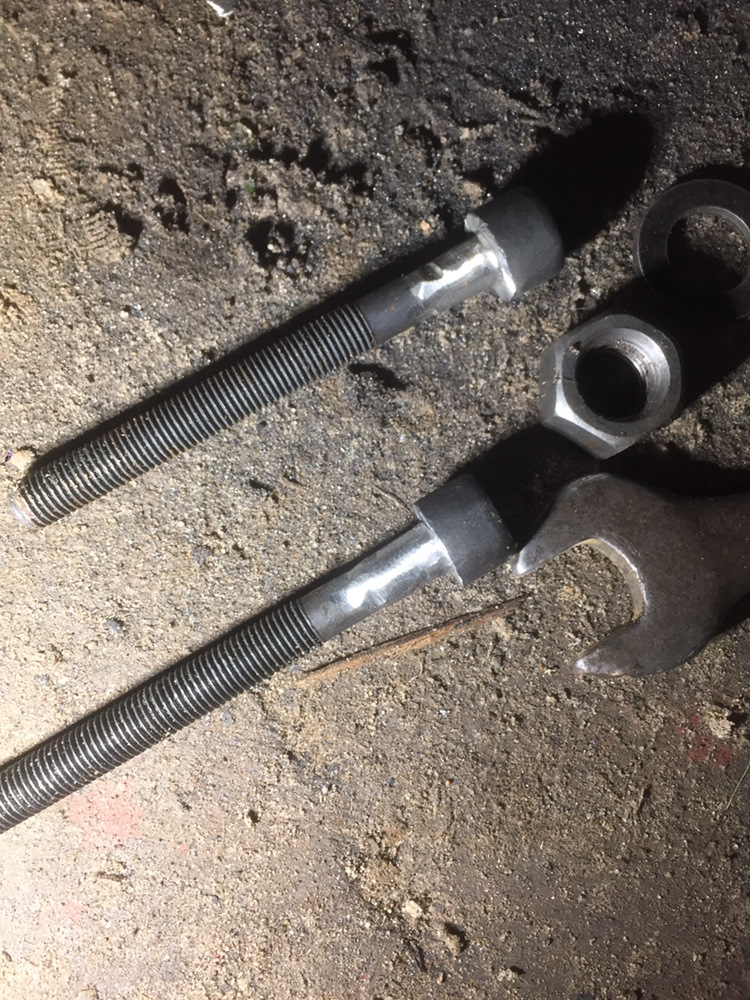

Удлинял сгоны рулевых тяг
Делал бутеры.
Теперь обо всем по порядку.
Шаровые от Шнивы встают с небольшими изменениями верхнего рычага при помощи болгарки и дрели. Ставил я их потому что сама шаровая смещается ближе к задней оси, тем самым прибавляется Кастор.
Чтоб увеличить развал я подкладывал гайки и шайбы, стоковые шайбы что были между рычагом и балкой я оставлял на своих местах. Поставил другие болты, болты от гбц ваз 2108, их хватает с лихвой, укорачивал по месту. Думаю как их поменять рассказывать смысла нет.

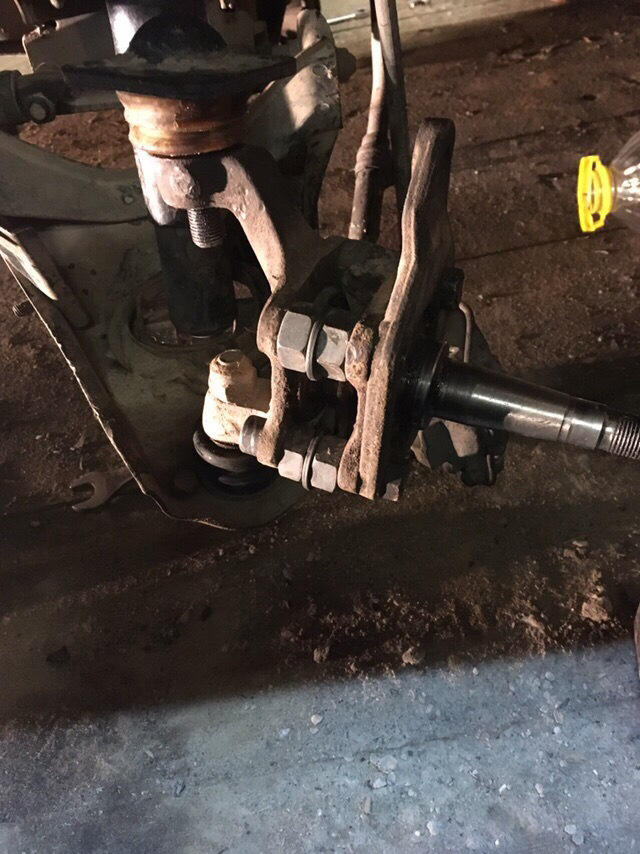

Бутеры делал как все, из двух цапф. С одной цапфы отпиливаем уши под шаровые, с другой ось под ступичный.
Собираем весь бутерброд через одинаковые втулки( я использовал 2гайки и шайбы) стандартных болтов не хватает, берём болты крепления головки блока ваз 2112 ( шестнарь) их придётся маленько обточить, для этого я использовал болгарку.

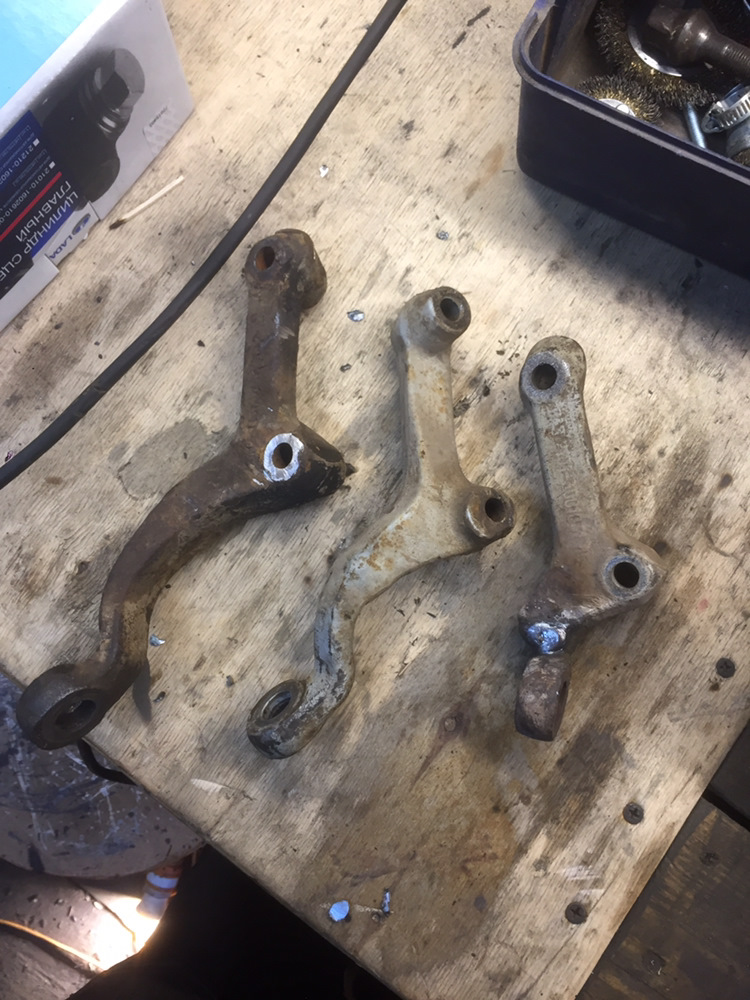

Самое сложное из всего мною сделанного это было укорачивание сошек.
Первый раз(в том году)я укоротил их на пару сантиметров и не выпрямлял. Так и катался, даже не задумывался правильно ли я это сделал.
Второй раз я укоротил их по максимуму и выпрямил, чтоб уменьшить угол аккермана. Но выворота стало ещё меньше и руль нереально тяжело крутился. Сошка ухом под наконечник упиралась в рычаг.

Третий раз все прошло довольно удачно, у меня был ещё один комплект сошек, я решил пильнуть и их.
Укоротил на 2.5см и выпрямил их, делал все довольно щепетильно, старался сделать их максимально одинаковыми.
Что у меня получилось.

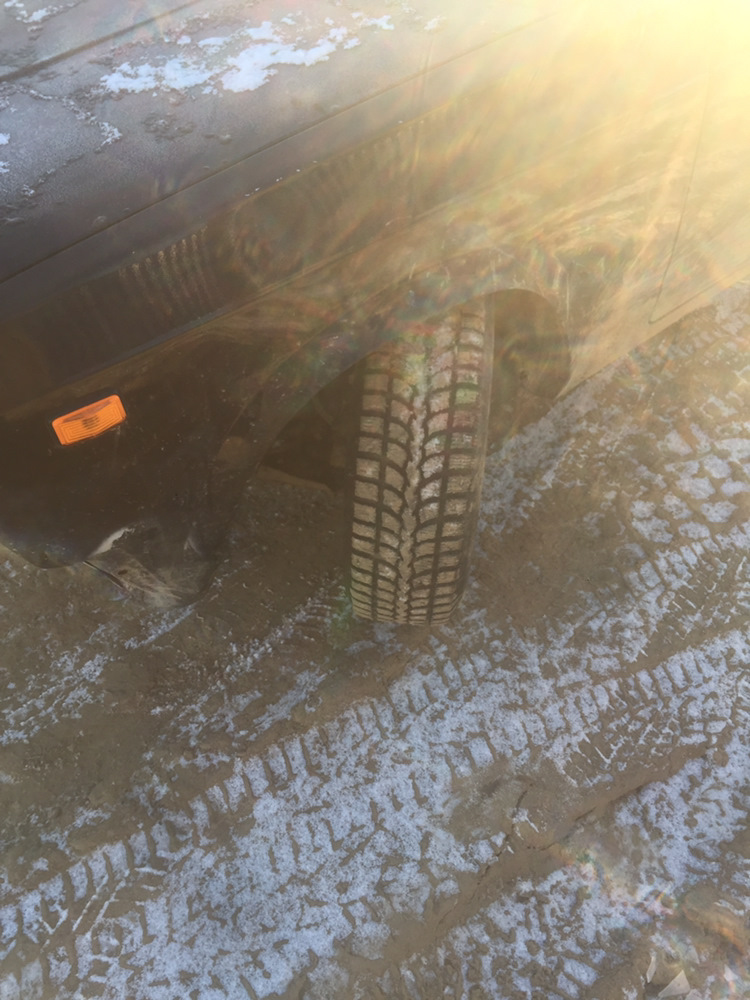

На фото выворот не полный, на ходу он получается больше, руль из максимального поворота не много возращается.
Ну вроде все, у кого есть какие то вопросы-задавайте, помогу чем смогу)
Спасибо за внимание😊

Источник

Делаем выворот на классике

Как построить корч&nbsp|&nbspПолезная инфа Без комментариев

Всем привет! Сегодня рассмотрим способы увлечения угла выворота на классике.

И так перейдем сразу к сути. Существует великое множество способов увеличить угол поворота колес, но основных все равно остается два. Система вроде Wisefab и наш любимый стиль «колхоз тюнинг» или как его называют четкие ребята custom tuning. С Wisefab все более менее все понятно, подкопил денег, купил, приладил, и вот выворот уже 65+ градусов. Более подробно о Wisefab, рассмотрено здесь: выворот на Nissan Silvia.

Перейдем к нашей любимой теме тюнинг своими руками или custom tuning ваз.

Для начала пилим ограничители на рычагах, и на рулевом редукторе.
На рычагах:

На рулевом редукторе:

Идем дальше. Что бы сделать нужный отрицательный развал, стандартных болтов было мало, им на замену купить болты от генератора ваз 2108 4 шт, шайбами сделал отрицательный развал. Выглядит это примерно вот так:

Целью является пододвинуть рулевой наконечник ближе к оси выворота (верхняя и нижняя шаровая смотрящие друг на друга и есть оси поворота). И не бойтесь варить, сошка сделана из такого металла что не развалится, а место сварки НЕ КОГДА НЕ РАЗВАЛИТСЯ если проварено просто, скорее прогнутся все рычаги (проверенно) и лонжероны уйду прежде чем лопнет сошка.

Примерное место обрезки:

То что было и то что должно получится:

Вероятнее всего сварив ее она будет упираться в тормозной суппорт. Лечение суппорт перенесен вперед, ставим тормозные шланги нива. Старайтесь при проектированни СОШКИ максимально попадать на ось поворота. Это если смотреть сзади (по ходу движения авто) на поворотный кулак то место нахождения крепления к рулевой тяги должно быть на одном уровне. НО! СИЛЬНО НЕ ПРИБЛИЖАЙТЕ, А ТО РУЛЕВОЙ НАКОНЕЧНИК ПРИ ВЫВОРОТЕ МОЖЕТ УПИРАТЬСЯ В РЫЧАГ.

Подготовка и вынос суппорта (чтоб поставить укороченную сошку).

Поворотный кулак со ступицей и скобой которая держит тормозной суппорт. Обратите внимание на изгиб (во внутрь), берем и просто переворачиваем ее (вернее поменяем местами их с лева на право). Это даст сантиметр вынос без лишнего краилова. Можно конечно извратиться и заказать у токаря…

Не большой геморой! Убрать кромку, чтобы ступица вошла во внутрь(кто не понял сделать дырку просто по больше, снять кромку меньшей окружности и сделать ее одной большой)

При этом ступица останется на своем месте и ни куда не сдвигается ее конические подшипники так и одеваются на конус. Берем длинные болты и шайбочки и слепливаем все вместе.

А ДАЛЬШЕ НАДО ОДЕТЬ ТОРМОЗНОЙ ДИСК И ЧТОБЫ ВСЕ ЭТО ТОРМОЗИЛО

Берем проставки (обычные вазовские) в количестве 8 штук(по 4 на сторону). Они дадут вынос непосредственно самого тормозного диска (т.к мы вынесли суппорт уже на один сантиметр переворотом скобы и еще на один проставочными шайбами)(получилось 2 см, математика!), а проставки как раз по 5 мм примерно (суммируем их и вуаля! те же два сантиметра)

Читайте также:  Ободки для волос со стразами своими руками

РУЛЕЖКА. Делаем длинные рулевые тяги. Вот такой стандартный наконечник (вот эта разница и есть выворот). Изгиб очень важен, он помогает избегать контакта с другими частями, а главное с лонжеронами.

САМОЕ СЛАБОЕ МЕСТО КОНСТРУКЦИИ

В ЭТОМ МЕСТЕ СОШКУ ПЕРЕКРУЧИВАЕТ, ЗАВЯЗЫВАЕТ В УЗЕЛ ДАЖЕ ПОСЛЕ ЛЕГКОГО КАСАНИЯ О БОРДЮР

Ставим удлиненные шланги от Нивы или Газели.

После перенесения верхней шаровой, стало задевать об кузов, и тут помогла болгарка, вырезал все что мешалось.

По итогу у вас должно получится что то вот такое:

Делаем выворот на классику

Источник

Делаем выворот на классике своими руками

Всем привет!
Сегодня мы расскажем Вам о том, как самим сделать выворот на классике.

Для начала мы пилим ограничители на рычагах и на рулевом редукторе.
На рычагах:

На рулевом редукторе:

Чтобы сделать нужный отрицательный развал, стандартных болтов будет мало, на замену стандартных болтов нужно будет купить болты от генератора ВАЗ 2108 (4 шт), шайбами делаем отрицательный развал, чтобы выглядело это примерно так:

Переходим к сошке.
Цель проста, пододвинуть рулевой наконечник ближе к оси выворота (верхняя и нижняя шаровая смотрящие друг на друга- это и есть оси поворота). И не бойтесь варить, сошка сделана из такого металла, что не развалится, а место сварки не когда не развалится если просто проварено, скорее прогнутся все рычаги и лонжероны уйду, прежде чем лопнет сошка.

Примерное место обрезки:

Должно получится примерно так:

Вероятнее всего, когда вы ее сварите, она будет упираться в тормозной суппорт. Лечется это перенесением суппорта вперед, и установкой тормозных шлангов «Нива». Старайтесь при проектировании сошки максимально попадать на ось поворота. Если смотреть сзади (по ходу движения авто) на поворотный кулак, то место нахождения крепления к рулевой тяги должно быть на одном уровне. НО сильно не приблежайте, а то рулевой наконечник при вывороте может упираться в рычаг.

Подготовка и вынос суппорта.
Берем поворотный кулак со ступицей и скобой, которая держит тормозной суппорт. Обратите внимание на изгиб (во внутрь), и просто меняем местами их с лева на право. Это даст сантиметр выноса без лишнего «краилова». Можно конечно извратиться и заказать у токаря…
Следующий шаг — нужно убрать кромку, чтобы ступица вошла во внутрь(кто не понял сделать дырку просто по больше, снять кромку меньшей окружности и сделать ее одной большой)

При этом ступица останется на своем месте и ни куда не сдвигается, ее конические подшипники так и одеваются на конус. Берем длинные болты и шайбочки и слепливаем все вместе.

Одеваем тормозной диск и проверяем, чтобы все тормозило.
Берем проставки (обычные ВАЗовские) в количестве 8 штук(по 4 на сторону) они как раз примерно по 0,5 см., что придаст вынос самого тормозного диска.

Рулежка.
Делаем длинные рулевые тяги. Вот такой стандартный наконечник (эта разница в размере и есть выворот). Изгиб очень важен, он помогает избегать контакта с другими частями, а главное с лонжеронами.

Самое слабое место в конструкции!
В этом месте сошку перекручивает, завязывает в узел даже после легкого касания о бордюр. Будьте аккуратны.

Ставим удлиненные шланги от «Нивы» или «Газели».

После перенесения верхней шаровой, стало задевать об кузов, но тут к нам на помощь приходит болгарка, вырезаем все что мешается.

По итогу у вас должно получится примерно так:

Источник

Лада 2106 ドリフトオタク › Бортжурнал › Зимний Дрифт. Часть1. Дрифт подвеска на Жигулях. Теория Красноярского выворота. Красноярский выворот от Турботемы).

Доброго времени суток))

Данная статья является сугубо мои личным мнением основанным на моем личном опыте. Сразу скажу, данная точка зрения не является нерушимым эталоном. Мы люди имеем право на ошибки, так что приветствую здравую (и не очень) критику.
Ну а дальше будет очень много букв)))

Сегодня речь пойдет о вывороте на жигулях, но для начала немного теории.

Что необходимо для правильной спортивной подвески на Жигулях?
1. Кастор.
2. Развал.
3. Схождение.
4. Короткая сошка (Рычаг поворотного кулака).
5. Угол Аккермана.
6. Модернизация ограничителей рулевого управления.
7. Радиус обката или почему не стоит увлекаться расширением передней колеи (за и против).

Кастор — это угол продольного наклона оси поворота колеса автомобиля.

Кастор измеряется в градусах и представляет собой угол в продольной плоскости автомобиля между вертикальной линией и линией, проходящей через центры поворота колеса.

Эта линия проходит через шаровые опоры верхнего и нижнего рычагов подвески («классическая» двух рычажная подвеска), либо через верхнюю и нижнюю точки крепления амортизаторной стойки (подвеска типа «Мак-Ферсон») либо по оси шкворня (шкворневая подвеска) в продольной плоскости автомобиля. Кастор может быть как положительным, так и отрицательным.

Кастор влияет на стабилизирующий момент и на изменение развала колес при повороте руля. Чем больше кастор, тем больше стабилизирующий эффект при вывернутых колёсах.

Читайте также:  Организация освещения в гараже своими руками

Из-за того, что точка контакта колеса (при положительном касторе) с поверхностью лежит несколько позади оси поворота, при отклонении колеса от прямолинейного движения возникают боковые силы, стремящиеся вернуть колесо в начальное положение.

Кроме того, если в начальный момент отклонения колес от нейтрального положения при прохождении поворота только внешнее колесо имеет необходимый отрицательный развал, то по мере увеличения отклонения колес в сторону поворота внешнее колесо приобретает ещё больший отрицательный развал, а отрицательный развал внутреннего колеса уменьшается или даже становится положительным. Таким образом, кастор благоприятно влияет на сцепление управляемых колес в поворотах.

При повороте в одну из сторон одно из колес стремится приподнять шасси, другое же само приподнимается. Таким образом, для поворота колес необходимо не только преодолеть силы трения, но и затратить некоторое количество энергии на приподнимание шасси. Благодаря этому и выше описанным боковым силам водитель может «чувствовать» автомобиль.

Ну что ж, спасибо тебе Википедия, теперь попробую объяснить просто:
Если же коротко, то чем выше значение кастора, тем стабильнее машина на прямых, но руль тяжелее в поворотах.
Так же, чем выше значение Кастора, тем быстрее будет возвращаться руль в перекладках. Но здесь не стоит задирать кастор в небеса, иначе вы получите очень дерганную в поворотах и перекладках машину. Также не забывайте, что на больших значениях Кастора руль будет оочень тяжелый).Оптимальным значением кастора для Жигулей, не зависимо дрифт рычаги или рычаги для кольца, будет в диапазоне от +6 до +8 градусов.
Этого будет вполне достаточно для хорошей управляемости машины и Вам не придется ходить в качалку, что бы выехать на своей бричке хотя бы со двора)))

Кастор тесно связан с развалом, теперь поговорим о нем)

Развал — это угол между вертикалью и плоскостью вращения колеса.
Развал отвечает за пятно контакта резины с дорогой. В сочетании с Кастором развал дает максимальное пятно контакта резины с с дорогой при определенном вывороте колеса.
Развал считается отрицательным, если колёса направлены верхней стороной внутрь, и положительным, если верхней стороной наружу.

3. За что отвечает схождение колес передней подвески?

Схождение — это угол между направлением движения и плоскостью вращения колеса. Очень часто говорят о суммарном схождении двух колёс на одной оси.

Схождение влияет на постановку, перекладки и ускорение машины в дрифте. Исходя из опыта суммарное значение схождения передних колес должно быть в диапазоне от 20 до 30 градусов для всех рычагов. Это позволит Вам оптимально ехать в любых углах, ускоряться и не покупать каждый месяц покрышки на переднюю ось машины)

4. Короткая сошка (Рычаг поворотного кулака).

Длинна сошки влияет на выворот и усилие на руле. Чем короче сошка, тем больше выворот и усилие на руле (и наоборот).

Вообще весь секрет выворота на классике заключается именно в сошках. Чем короче сошка, тем больше выворот. Так же при укорачивании сошки мы начинаем изменять угол Аккермана.

5. Что такое Угол Аккермана?

При прохождении поворотов, колеса с левой и правой стороны проходят разный путь. Расстояние для внутренних (расположенных со стороны поворота) гораздо меньше, чем для внешних.
Разница между углами для управляемых колес в повороте и есть угол Аккермана. Он обеспечивает стабильное управление, снижает нагрев резины и исключает снос. Достигается это наклонным расположением рулевых рычагов. Это позволяет поддерживать разницу углов в повороте, но сохранять идентичность при прямолинейном движении.
А вот здесь кроется подводный камень( Очень большой положительный (или же отрицательный) начинает тормозить машину в угле, так как внешнее колесо, в прямом смысле недоворачивается, и тем самым тормозит морду машины в дрифте.

В подвеске Жигулей для дрифта оптимальным значением угла Аккермана будет положительным и приближенным к нулю.

6. Модернизация ограничителей рулевого управления.

Достаточно распространенная ошибка начинающего Дрифтера, это спиливание всех ограничителей рулевого управления.
На Классике необходимо работать с ограничителями на рычагах, а не спиливать их с редуктора. Это позволит избежать закусывания и биения руля в крайних положениях.

7. Радиус обката или почему не стоит увлекаться расширением передней колеи (за и против).
Плечо обката — кратчайшее расстояние между серединой покрышки и осью поворота колеса.

Этот раздел специально для любителей бутербродов и простаков))
Не стоит увлекаться расширением длинны передней колеи автомобиля. Это чревато ухудшением управляемости машины. При наезде на кочку или на неровность, руль будет всячески вырываться из Ваших рук. Так же многократно увеличится нагрузка на лонжерон у рулевого редуктора.

Кароч — бутеры могут дать Вам выворот больше, чем у брендовых рычагов, но при этом ухудшится управляемость машины.
Делать подобное с передней подвеской необходимо только под свой страх и риск!

Теперь когда Вы имеете теоретическую базу Мы можем перейти к Красноярскому вывороту))))

Теория Красноярского выворота.

1. Почему Красноярский выворот называется «Красноярским»?
Потому что его концепция была придумана в Красноярске))
Это, как бы, логично)))

2. Что входит в комплект Красноярского выворота и что необходимо докупить?
Верхние рычаги, две короткие сошки, сгоны стоковые (90мм) либо шестигранные (100мм).
Сайлентблоки и оси верхних рычагов не входят в комплект((
Так же необходимо будет приобрести комплект рулевых наконечников с маленькими шарнирами (для увеличения выворота) от компании ТРЕК (нового образца), HOFF или Lemforder.
Так же Вам понадобятся новые шаровые от компании ТРЕК (красные), так как она рассчитаны на работу в больших углах настройки подвески (ну и они более надежные).

Читайте также:  Родовое дерево своими руками листья клена

4. Отличие Красноярского выворота от Синих, Зеленых и Оранжевых рычагов?
Дело в том, что Красноярский выворот обладает меньшем выворотом, нежели его старшие братья. Однако в этом и заключается главная изюминка данного продукта. В то время, когда брендовые рычаги позволяют проваливаться в огромные углы, и тем самым начинают резко сбрасывать скорость, то Красноярский выворот учит Вас ехать всегда быстро и всегда по правильной траектории.
Как утверждает сам Царь (Аркадий Цареградцев) : для зимы не требуется огромный выворот, так как машина зимой управляется газом, сцепой и тормозом, рулем же задается траектория направления и не более.

Более подробно Вы можете ознакомится с его теорией в этом фильме Анатолия Зарубина:

Теперь перейдем к комплекту передней подвески от компании ТурбоТема «Красноярский Выворот».

Качество товара очень обрадовало. Сварено добротно. швы аккуратные, без лишнего шлака как и на рычагах, так и на сошках. Я был даже удивлен) ТурбоТема стали следить за качеством своей продукции. Однозначно респект))

Ко всему этому добру я еще докупил:
1. Комплект верхний сайлентблоков TRIALLI.
2. Два тормозных шланга 21213 (550мм) Fenox.
На моем автомобиле установлены суппорта от 2110. Суппорта направлены вперед по ходу движения, так же у меня укорочены передние тормозные трубки примерно на 7-8 см, так что при стандартной длине тормозных трубок, Вам будет достаточно шлангов длинной 450мм от той же нивы, при наличии суппортов 2110(12) 2101 направленных вперед по ходу движения.
3. Новые болты рычага поворотного кулака и ступицы (21013001037 — длинный 4шт, 21013001038 — короткий 4шт.) + 8 гаек М10.
4. Медные шайбы d=10мм и два новых болта для крепления шлангов к суппортам (2101-3506078).
5. Так же был приобретен усилитель рулевого редуктора.

Что касаемо установки — ничего сложного, все старое снял, все новое поставил. У Вас не должно возникнуть с этим проблем)

Однако я бы рекомендовал Вам сразу переносить суппорта вперед по ходу движения машины. Это связано с новой компоновкой передней подвески. Если оставить суппорта на старом месте, то при большом вывороте колес тормозной (классический) шланг будет задевать за колесный диск (что, кстати, у меня и произошло зимой 2018-2019 года).
Так же суппорт может задевать за верхний рычаг при максимальном вывороте и единственным способом решить эту проблему, это перенести суппорта вперед по ходу движения машины.
Так что не выдумывайте велосипед и сразу переносите суппорта вперед и переходите на тормоза от 2110 или 2112)

Что касаемо переднего стабилизатора — его необходимо оставить, без него Красноярский выворот становится очень ватным, перекладки станут медленными. Так что однозначно — стабу быть!

После того, как Вы все это собрали, Вам необходимо все это настроить!
И здесь начинаются подводные камни. Ни каждый развальщик возьмется за настройку спортивной жига подвески.
Поэтому, если Вы живете в СПБ, Вы обязаны побывать у самого топового Развальщика Питера Александра

Теперь поговорим о первых впечатлениях:

Первое что пришло в голову — очень тяжелый руль (который через 2 недели стал таким же как и на классической стандартной подвеске).
Первое время я не мог найти отличия от стандартной подвески. Все кто когда либо ставили кастомные рычаги в один голос говорили о супер рулежке и стабильность автомобиля как и в поворотах, так и на прямых.
Но как только в Питере появился сухой асфальт, я стал замечать, что на морде появился очень хороший держак в поворотах.

Что касаемо первого боевого выезда на спот: в начале я не понимал как работает подвеска, есть ли держак на морде, когда, и на какой скорости лучше ставиться… Примерно через час у меня стал нарастать темп, возросла скорость в угле, я понемногу стал догонять парней на брендовых рычагах. К концу покатушек я начал понимать, что где все парни тормозят и распрямляются или же проваливаются в огромные углы (и тем самым еще больше тормозят), я же наоборот прохожу эти поворота под газом и с приличной скоростью в угле. Никогда не думал, что старенький 1.3 на распредвале от нивы сможет дать бой мотору 1.7 от нивы))
Что касаемо самого выворота, то он стал больше (гораздо больше стока). У тебя всегда остается примерно треть оборота руля для сейва от разворота (чего не было на стоке), да и количество оборотов руля от упора до упора также уменьшилось. Машина в угле не тормозит, а наоборот толкается (из за меньшего положительного угла Аккермана).

Ну что же, теперь пора подводит итог:
Покупкой однозначно доволен)
Машина стала более предсказуема в дрифте, руль сам возвращается, держак на морде стабильный)
Этот комплект подойдет как и начинающему, так и прошаренному любителю зимнего жигодрифта.

Для полноты картины Вы можете ознакомится с видеороликами канала ВВЦД о постройке дрифт жигулей:
