Умный дом, который я полностью сделал сам

Именно так назвал свою тему пользователь с ником tvema. Его рассказ — настоящая кладезь информации для самодельщиков, решивших собрать «умный дом» своими руками. В статье мы расскажем о ключевых этапах создания нестандартного автоматизированного дома. Ссылка на тему tvema в конце статьи. Итак, поехали!

Я увлекаюсь изготовлением всяких электронных устройств, а в прошлом есть опыт разработчика. Подумал, и захотел превратить свою квартиру в «умную». Проект я начал с постановки задач. И вот, что я хочу:

Это — лишь начало «хотелок» пользователя. Продолжим.

Освещение санузла:

Входная дверь:

Безопасность:

Вентиляция:

Теплый пол

Снятие показаний со счетчиков воды и газа:

Водоснабжение:

Источник бесперебойного питания:

Термостат

Удалённое управление, установка температуры и считывание параметров.

Контроль газового котла:

Мансардные окна:

Фильтры для воды:

Интерфейс «умного дома»:

Ну, как вам объём задумок и сценариев? Глобально? А теперь расскажем, как пользователь решил эту задачу.

«Умный дом» своими руками: выбор компонентов системы

На базе чего сделать «Умный дом»? Рынок предлагает множество готовых решений, устройств и программного обеспечения. Tvema решил идти своим путём, и вот, почему.

Я профессионально занимался технологиями беспроводной передачи данных. Умею программировать под Windows. Поэтому я решил, что мой «умный дом» будет проводным, под управлением Windows 7, а контроллер изготовлю на базе процессора Intel Atom Z530. Плюсы проводной системы:

Для электропитания всей системы, включая роутер, Ethernet коммутатор, USB хаб и PC я использовал единый блок питания на 12 вольт мощностью 60 Вт. Я не стал ставить несколько раздельных блоков питания, т.к. общий КПД будет ниже, и это бы увеличило счета за пользование электроэнергией, т.к. система «Умный дом» должна работать в режиме 7 дней в неделю, 24 часа в сутки.

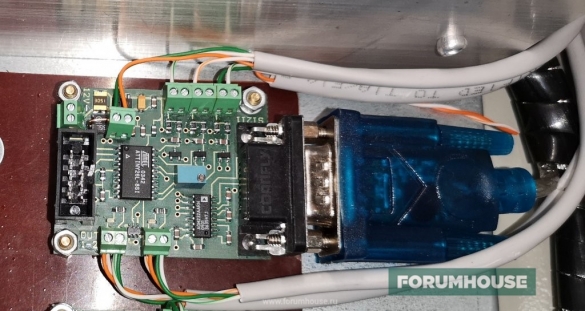

Определив задачу, пользователь разбил всю систему на несколько простых узлов — блоков. Так проще всё изготовить и отладить. Затем, для каждого блока tvema нарисовал печатную плату. Объединил всё в одну заготовку и, в таком виде, послал в компанию, которая специализируется на изготовлении печатных плат на заказ.

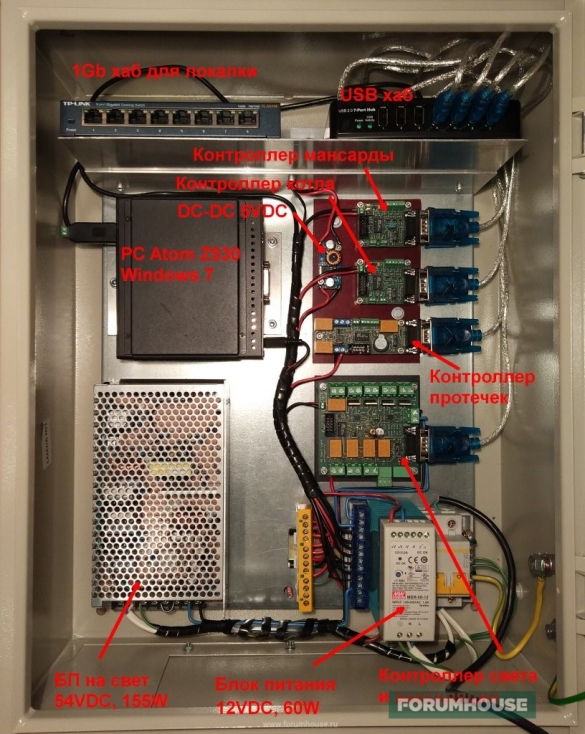

Оцените «мозг» системы умного дома, установленный в электрическом шкафу.

Для системы и вводных коммуникаций, пользователь выделил место в санузле, в техническом шкафу.

Источник

Как сделать умный дом своими руками arduino, knx

В фильмах часто демонстрируется жилое помещение, которое как будто живет своей жизнью. Лампочки загораются по мановению руки, открываются шторы, после определенного слова играет музыка. Все это оборудования является интеллектуальной домашней системой, и мы предлагаем рассмотреть, как сделать умный дом своими руками, что для этого нужно, а также какова схема такой системы.

Умный дом – что это

Умный дом – это домашняя автоматика, которая является жилым расширением автоматизации зданий. Главная автоматизация может включать централизованное управление освещением, ОВК (отопление, вентиляция и кондиционирование воздуха), бытовую технику, открывать замки ворот, дверей, GSM и других систем, чтобы обеспечить улучшенное удобство, комфорт, энергоэффективность и безопасность. Нужно отметить, что для некоторых категорий населения (пожилых людей, инвалидов) это мероприятие может стать необходимым.

Фото — Умный дом идеи распределения

Содержание дома напрямую зависит от потребностей хозяев. Несмотря на все рекламные компании, безопасность систем значительно преувеличена. Осуществляется сильная нагрузка на электрощиток, это может быть опасно, если в квартире слабая разводка. Кулаков советует для начала поменять полностью проводку.

Фото — Простой умный дом

С новейшим внедрением в нашу жизнь SMART технологий, многие уже не представляют свою жизнь без автоматических установок, программного оборудования, нам необходим беспроводной интернет, бытовые приборы.

Домашняя автоматика относится к использованию компьютерных и информационных технологий для управления бытовой техникой и их функциями. Она может варьироваться от простого дистанционного управления освещением до сложных сетей на базе компьютера/микро-контроллера с разной степенью интеллекта и автоматизации. Домашняя автоматика преимущественно должна быть максимально простой.

Фото — Умный дверной замок

Достоинства использования «умного дома» в квартире на базе PIC или WAVE:

Умный дом может предоставить интерфейс-доступ к бытовой технике или автоматизации, чтобы обеспечить контроль и мониторинг на Вашем смартфоне, через сервер, мини Smart для iPhone, iPod touch, а также при помощи переносного компьютера (необходим специальный soft: AVR Studio).

Фото — Контроль дома через планшет

Видео: система Schneider Electric умного дома

Элементы умного дома

Элементы домашней автоматизации включают в себя датчики (например, температуры, дневного света или обнаружения движения), контроллеры и приводы, таких как моторизованные клапаны, выключатели, двигатели и другие.

Фото — Схема управления дома

Это отопление, вентиляция и кондиционирование воздуха, ОВК может контролировать температуру и влажность, к примеру, термостат интернет-контроля позволяет домовладельцу удаленно управлять системами отопления и кондиционирования воздуха здания, система может автоматически открывать и закрывать окна, включать радиаторы и котлы, теплый пол.

Освещение

Эти механизмы управления освещением могут быть использованы для управления бытового света, техники. Также сюда можно отнести систему естественного освещения, работу жалюзи или штор.

Фото — Схема умного дома

Аудио-визуальная

Эта категория включает в себя аудио-, видеосигналы для безопасности. Сюда входят:

Как сделать умный дом

Интеллектуальную систему можно сделать своими руками, самый бюджетный вариант – это настройка контроля освещения в доме или включения компьютера.

Фото — Вариант управления умным домом

Чтобы сделать лампу, которая будет «сама» загораться, к ней понадобится подключить специальное оборудование. Есть несколько вариантов решения это задачи:

Проще всего работать с датчиком. Его продажа осуществляется в любом интернет-магазине, можно купить канальный прибор, можно разработать свой собственный по своим параметрам. Единственное замечание, нельзя устанавливать с таким прибором лампу накаливания, она может не выдержать нагрузки и взорваться, лучше работать со светодиодной.

Фото — Концепция умного дома

Еще один «умный» бесшумный вариант – это диммер. Здесь Вам понадобится прикоснуться к лампе, в зависимости от количества прикосновений, говорящий прибор будет менять яркость. Это очень удобно использовать на лампе в спальне, детской.

Чтобы настроить контроль и регулирование температуры, нам понадобится многоканальная система. Центральная схема контроля температуры и влажности состоит из:

Самый современный способ – это купить все составляющие умного дома, провода, термостаты. После установить приборы в каждой комнате, по терморегулятору на радиатор и один на котел. Также понадобится управляемый блок, или «мозг» всей системы. Его рекомендуется смонтировать на входной трубе отопления.

Фото — Система умного дома

Наиболее просто осуществляется монтаж системы видеонаблюдения и сигнализации. Принципиальные положения установки систем безопасности:

Умный дом – это очень удобный способ сделать свою жизнь проще, часто целая система покупается полностью (Arduino, KNX, Linux).

Стоимость каждой системы индивидуальна. Самые популярные марки следующие: beckhoff, gira, lpt, redeye, Smart Switch IOT screen, teleco. Мы рекомендуем, перед тем, как построить такое жилье, посоветоваться со специалистами, они помогут вычислить уровень нагрузки, рассчитать потребляемую мощность.

Фото — Управление светом через телефон

Чтобы почерпнуть идеи, можно пролистать В.Н.Гололобов «Умный дом» своими руками, DJVU или PDF, бесплатно посмотреть у нас фото и видео- инструкции, прочитать советы известных мастеров.

Источник

Своими руками

Умный дом своими руками. Оборудование.

Технология «Умный дом» знакома практически каждому пользователю цифровых устройств, поэтому нет особого смысла рассказывать об особенностях. Умный дом оборудование поставляется в двух вариантах – дорогостоящем комплексном пакетном и в виде комплектующих, во втором случае систему нужно собирать своими руками. Потребители, которые покупают готовый пакет, могут не разбираться в возможностях, а технически подкованные покупатели уже хорошо представляют себе желаемую функциональность.

«Умный дом» в каждый дом – насколько доступна технология?

На практике использование технологии «Умный дом» упирается в доступное оборудование и программные приложения, с помощью которых можно управлять установленной системой. В нашем обзоре пойдет речь о предложенных на рынке комплектующих, причем будет обсуждаться как ценовая, так и техническая доступность.

Читатели могут выбрать между недорогим оборудованием, обеспечивающим всю необходимую функциональность, и более дорогими системами, которые отличаются развернутыми функциями, высокой надежностью и безопасностью. Оба варианта доступны широкому кругу потребителей и не требуют колоссальных вложений.

Доступные решения – какие они

На сегодняшний день можно выбирать между следующими предложениями:

Сначала разберемся, с чего начать и как выбрать комплектующие для вашего «Умного дома». Отметим, что функциональность системы можно расширять по мере необходимости в одном и другом варианте. Необходимый и оптимальный пакет оборудования позволяет управлять освещением и включением/выключением оборудования, обычно осуществляемым не только с пультов, но и программным приложением, установленным на базе ПК или на смартфоне пользователя.

Умная квартира или небольшой дом: как сделать свой быт более комфортным?

Доступные технологии и их особенности

Объективно техника уже стала частью нашей жизни. На сегодняшний день, говоря о технологии «Умный дом» речь идет о развитии технологии Интернет вещей (Internet of Thing, IoT). Это устройства, которые могут быть подключены к Интернет по проводному и беспроводному каналу, во втором случае по Wi-Fi (с радиусом в среднем до 50, в зависимости от передатчика) или Bluetooth (до 10 м).

Wi-Fi и Bluetooth – два стандарта ближней радиосвязи, которые отличаются небольшим радиусом действия и используются в системах домашней автоматизации. Bluetooth может применяться только если между управляющим модулем и устройством не более 10 м, а на практике – не более 3-5 м. Дальность беспроводной передачи Wi-Fi зависит от передатчика и конкретных условий установки, радиосигнал плохо пропускают бетонные перекрытия.

Несмотря на достаточно развитые возможности, производители не занимаются интенсивным внедрением и реализацией подобного оборудования. Основная проблема в том, что повсеместное использование технологии приведет к росту количества IoT-устройств, на которое просто не рассчитана существующая инфраструктура Интернет. В результате желающим установить «Умный дом» у себя в квартире недорого, придется разбираться в тонкостях самостоятельно, не рассчитывая на крупных производителей.

AliExpress – Китай всегда выручит: пакет «Умная квартира своими руками»

Если есть желание внедрить у себя новые решения бытовой автоматизации с низкими затратами, конечно, надо обратиться к производителям, реализующим свою продукцию на AliExpress. На данном портале практически не предлагаются пакеты «Умный дом своими руками и как сделать», но есть необходимое оборудование, которого вполне хватит для необходимого оснащения квартиры или дома.

Итак, минимальный пакет оборудования, который есть в Китае по очень доступной стоимости и приложения в сети – назовем его «Умная квартира своими руками» – включает:

Оборудование «Умного дома» на AliExpress

Ассортиментный ряд оборудования представлен реле для подключения устройств, диммерами плавного регулирования нагрузки (для освещения и электроотопления) и пакетными системами, включающими управление «климат-контролем», освещением, сигнализацией и иногда видеокамерой. Полный список предложений можно получить, введя в строку поиска портала AliExpress «smart home», «умный дом», «интеллектуальный дом», а также названия двух китайских производителей Lilovo и Sonoff.

Sonoff WiFi Wireless Smart Switch for Smart Home

Sonoff выпускает Wi-Fi реле для дистанционного управления бытовыми приборами со смартфона. Устройство устанавливается на линию с одним или несколькими электроприборами, позволяет включать и выключать подачу электроэнергии со смартфона с помощью мобильного приложения.

Преимущество этого устройства в том, что оно всегда доступно Online, может подключаться через телефонную сеть (PTSN) и позволяет задавать индивидуальную программу работы с помощью 8 встроенных таймеров. Через реле можно управлять работой любого бытового прибора мощностью до 2.2 кВт с помощью мобильного приложения eWeLink, доступного на Google Play IOS и Android.

Продукция Sonoff доступна также в России. Цена в Китае составляет около 6 долларов (без пульта дистанционного управления), в России – 2000 рублей (с пультом). Реле предлагается в двух вариантах на 10 А и 16 А, во втором случае кроме всевозможных бытовых приборов к мобильному приложению может быть подключен котел.

Аналогично работают другие модели электрофурнитуры, позволяющие подключать сразу несколько приборов, например, Sonoff Sensor-AM2301. Причем управление реализуется с разными значениями таймеров.

Производителем выпускаются три модели Wi-Fi реле Sonoff:

Sonoff выпускает также сенсорные выключатели-диммеры для приборов освещения с плавной регулировкой, которые одновременно можно подключить к Wi-Fi и мобильному приложению.

Роутер Broadlink для домашней автоматизации

Чтобы устройства были доступны в Интернет их нужно подключить одним из доступных способов. Одним из удачных и недорогих вариантов можно считать роутер для домашней автоматизации Broadlink, поддерживающий 4 типа беспроводной связи WI-FI, IR, RF и 4G.

С его помощью можно подключить все домашние устройства через сим-карту к мобильному интернет. Лучше выбирать услуги оператора с новой инфраструктурой средств связи, в частности, один из пакетов МТС с помегабайтной тарификацией.

Оборудование XIAOMI Умный дом

XIAOMI выпускает целый ряд реле, диммеров, датчиков для автоматизации дома. Прежде всего, стоит обратить внимание на Wi-Fi датчики влажности и температуры, дверные и оконные, «умные» розетки и недорогие IP-камеры. Оборудование этой фирмы отличает простота и ценовая доступность наряду с высоким качеством сборки.

Производитель выпускает пакетные решения для квартир и небольших домов – это Xiaomi Smart Home Suite. Данный пакет широко предложен в России и относится к категории оборудования «люкс». Ценовая категория этих датчиков немного выше, чем устройств от Sonoff.

Сенсорные выключатели Lilovo

Сенсорные выключатели Lilovo работают только с пультами дистанционного управления. Их ключевой особенностью является возможность плавной регулировки освещения, элегантный дизайн и разные цветовые решения. Выключатели этой фирмы могут использоваться для включения и выключения бытовых устройств без подключения к интернет.

Wi-Fi реле российских производителей

В Китае можно приобрести продукцию российских производителей, осуществляющих сборку электрофурнитуры на китайской базе. Российские Wi-Fi реле Smart Home DC доступны по меньшей стоимости, чем Sonoff, и считаются более надежными и безошибочно улавливающими сигнал. Потребительский недостаток реле Smart Home в отсутствии пластикового корпуса, но это самый простой, надежный и недорогой способ интеграции бытовых устройств.

API-приложения для смартфонов на Google Play

На Google Play можно скачать еще целый ряд мобильных приложений для подключения приборов домашней автоматизации, отличающихся разным уровнем универсальности и стабильности.

Облачные системы для управления устройствами

Приборы домашней автоматизации можно подключить с помощью локальных приложений, работающих на базе ПК и в «облаке». Каждый из этих вариантов отличается рядом преимуществ. Приложения в «облаке» рассчитаны на бюджетное использование технологии «Умный дом» с широким набором функций, однако в таких системах остается открытым вопрос безопасности и несанкционированного доступа к домашним устройствам.

Стационарные пакетные предложения в защищенной облачной среде или для ПК рассчитаны на автоматизацию загородных домов, общественных зданий и учреждений. Такое приложение гарантирует высокий уровень безопасности и надежности.

Приложения «Умный дом»:

Российские комплектующие для Умного дома: безопасность и надежность для больших домов

Российское оборудование компании «Разумный дом» отличается высокой надежностью и качеством сборки. Производитель предлагает различную электрофурнитуру, датчики, реле для построения сколь угодно сложных систем по технологии «Умный дом» с гарантированным уровнем безопасности. Устройства позволяют создавать системы домашней автоматизации с индивидуальными набором функций, доступен программный софт для мобильных устройств, ПК и планшетов.

Видеоинструкции по сборке и эксплуатации Умного дома

Заключение

Описанное нами оборудование позволит создать различные решения по автоматизации жилых помещений и приусадебных хозяйств, начиная от недорогих бюджетных решений для квартир, заканчивая полной автоматизацией больших загородных домов. Стоит отметить, что сейчас не развиваются веб-платформы по управлению устройствами домашней автоматизации из-за проблемы концепции.

Покупателям предлагают установить локальные системы на базе ПК или создать частные облака, управляемые готовыми приложениями. Пользователь может выбрать для себя и собрать сам наиболее подходящий вариант автоматизации квартиры или дома.

Источник

Как я дешево собрал «умный дом» своими руками: пошагово, с фото

Большинство загородных жителей думает, что умный дом — дорогая игрушка, которая по карману лишь единицам. Однако, если подойти к делу с выдумкой, фантазией и прямыми руками, можно сократить затраты в разы, и собрать «умный дом» за копейки. Как это сделать, вы узнаете из нашей истории.

Умный дом, который я полностью сделал сам

Именно так назвал свою тему пользователь FORUMHOUSE с ником tvema. Его рассказ — настоящая кладезь информации для самодельщиков, решивших собрать «умный дом» своими руками. В статье мы расскажем о ключевых этапах создания нестандартного автоматизированного дома. Ссылка на тему tvema в конце статьи. Итак, поехали!

Я увлекаюсь изготовлением всяких электронных устройств, а в прошлом есть опыт разработчика. Подумал, и захотел превратить свою квартиру в «умную». Проект я начал с постановки задач. И вот, что я хочу:

Это — лишь начало «хотелок» пользователя. Продолжим.

Освещение санузла:

Входная дверь:

Безопасность:

Вентиляция:

Теплый пол

Снятие показаний со счетчиков воды и газа:

Водоснабжение:

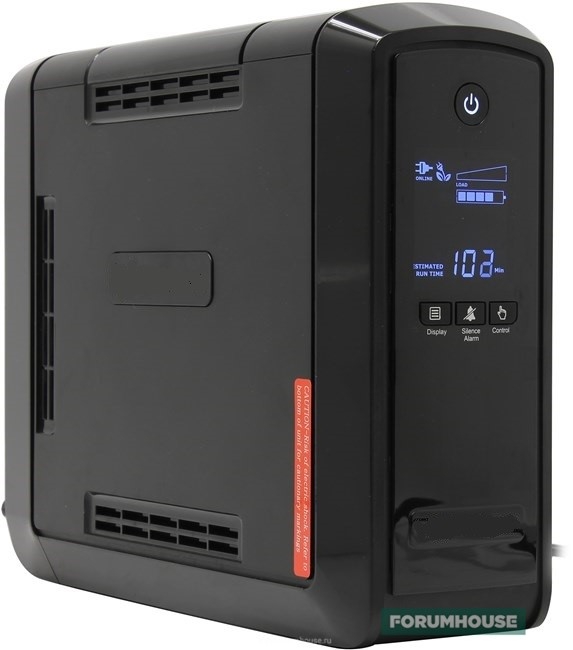

Источник бесперебойного питания:

Термостат

Удалённое управление, установка температуры и считывание параметров.

Контроль газового котла:

Мансардные окна:

Фильтры для воды:

Интерфейс «умного дома»:

Ну, как вам объём задумок и сценариев? Глобально? А теперь расскажем, как пользователь решил эту задачу.

«Умный дом» своими руками: выбор компонентов системы

На базе чего сделать «Умный дом»? Рынок предлагает множество готовых решений, устройств и программного обеспечения. Tvema решил идти своим путём, и вот, почему.

Я профессионально занимался технологиями беспроводной передачи данных. Умею программировать под Windows. Поэтому я решил, что мой «умный дом» будет проводным, под управлением Windows 7, а контроллер изготовлю на базе процессора Intel Atom Z530. Плюсы проводной системы:

Для электропитания всей системы, включая роутер, Ethernet коммутатор, USB хаб и PC я использовал единый блок питания на 12 вольт мощностью 60 Вт. Я не стал ставить несколько раздельных блоков питания, т.к. общий КПД будет ниже, и это бы увеличило счета за пользование электроэнергией, т.к. система «Умный дом» должна работать в режиме 7 дней в неделю, 24 часа в сутки.

Определив задачу, пользователь разбил всю систему на несколько простых узлов — блоков. Так проще всё изготовить и отладить. Затем, для каждого блока tvema нарисовал печатную плату. Объединил всё в одну заготовку и, в таком виде, послал в компанию, которая специализируется на изготовлении печатных плат на заказ.

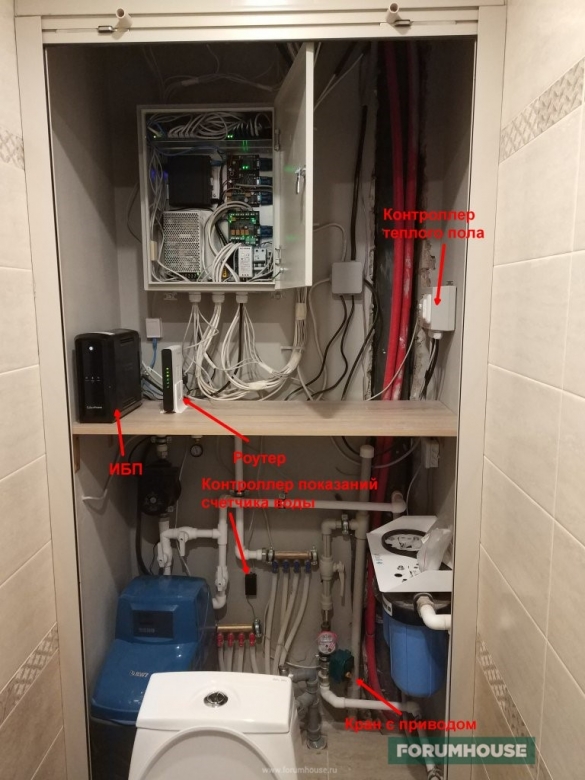

Оцените «мозг» системы умного дома, установленный в электрическом шкафу.

Для системы и вводных коммуникаций, пользователь выделил место в санузле, в техническом шкафу.

Особенности реализации функций «умного дома»

В рамках одной статьи, рассказать обо всех нюансах элементов автоматизации «умной квартиры» tvema невозможно, поэтому, кратко остановимся на самых интересных моментах этого проекта.

1. Освещение в «умном доме»

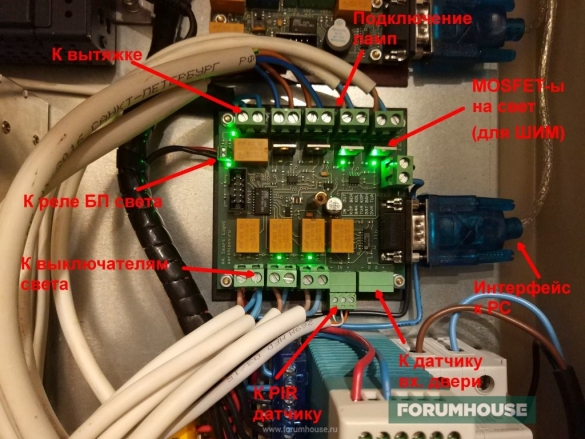

Для плавного включения и выключения и, для ночной подсветки, пользователь использовал встраиваемый точечный светильник на светодиодных лампах с цоколем GX53. Но, переделал их на работу с пониженным постоянным напряжением. Яркостью ламп управляет ШИМ-регулятор. Лампы запитаны от отдельного AC/DC преобразователя мощностью 155 Вт, который имеет регулируемый выход 48..58 вольт.

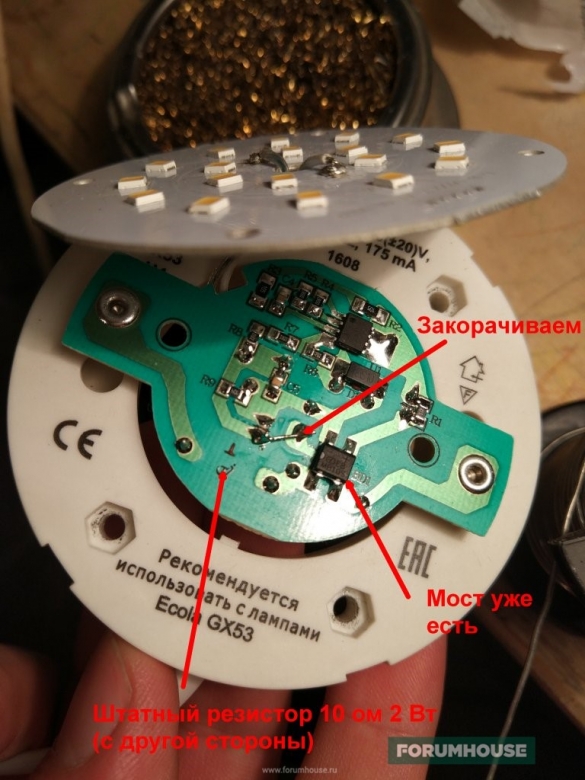

Лампы также пришлось доработать.

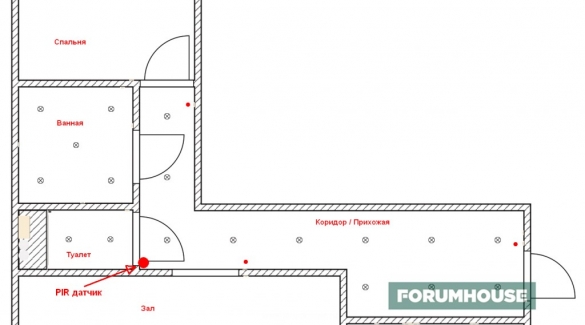

Схема установки светильников.

Особенности работы «умных» светильников:

2. Режим «никого нет дома»

При постановке квартиры на охрану, при открытии входной двери, срабатывает датчик движения и отсылается сообщение.

Ещё у меня была идея установить на входную дверь USB камеру. Если «чужой» зашел в квартиру, его фотографируют и снимают на видео.

3. Вентиляция

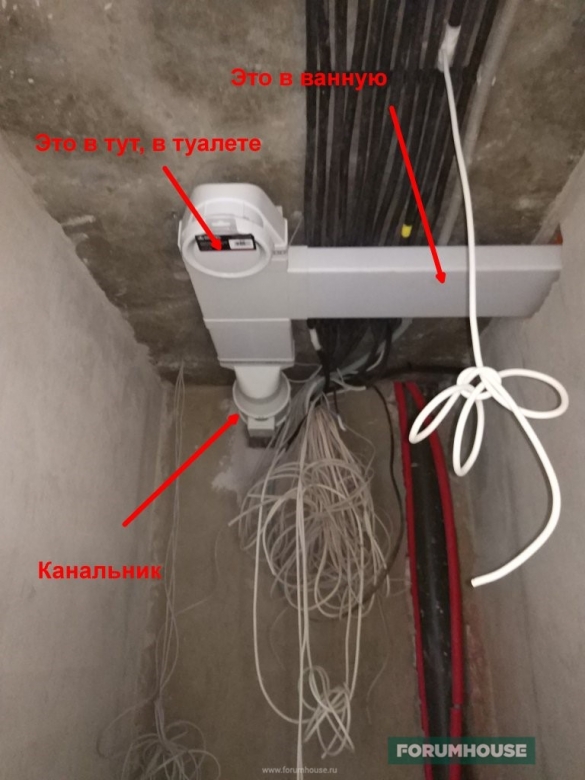

Включением и выключением вентиляции в ванне и туалете управляет контроллер освещения.

4. Снятие показаний со счетчиков воды и газа

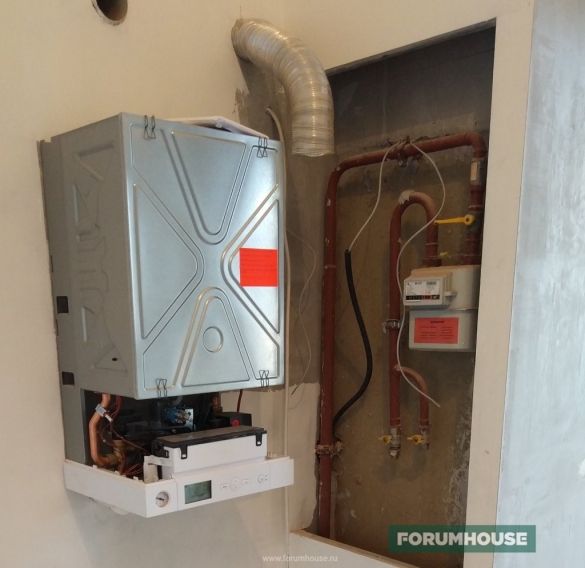

Сначала tvema думал поставить перед счётчиками USB Web камеры с подсветкой, которые делали бы фото и оправляли картинки с показателями с текстом по заданному шаблону в управляющую компанию. Пользователь даже написал специальную утилиту для камер под Windows XP/7/8/10. Но, газовый счетчик поместили в короб и закрыли рольставней.

Теперь камера не сможет сделать фото счетчика. Стал думать, как решить задачу. Хотел:

Всё — не то. Слишком сложно и, — не надёжно. В результате, я отказался от камер в пользу классического подсчета импульсов.

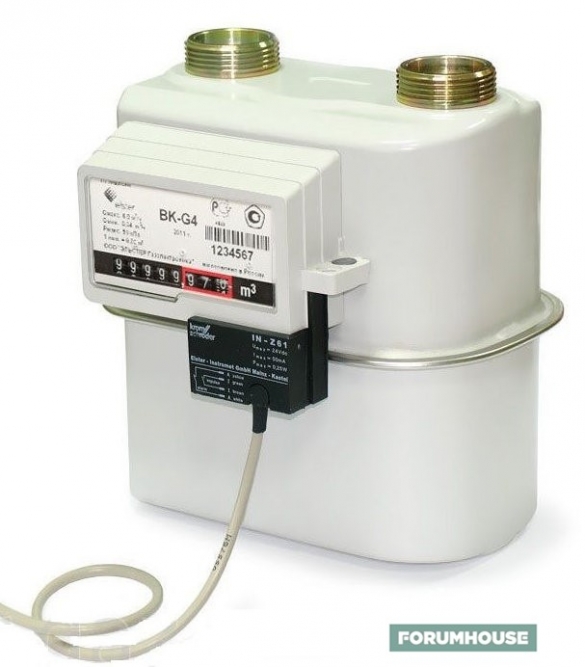

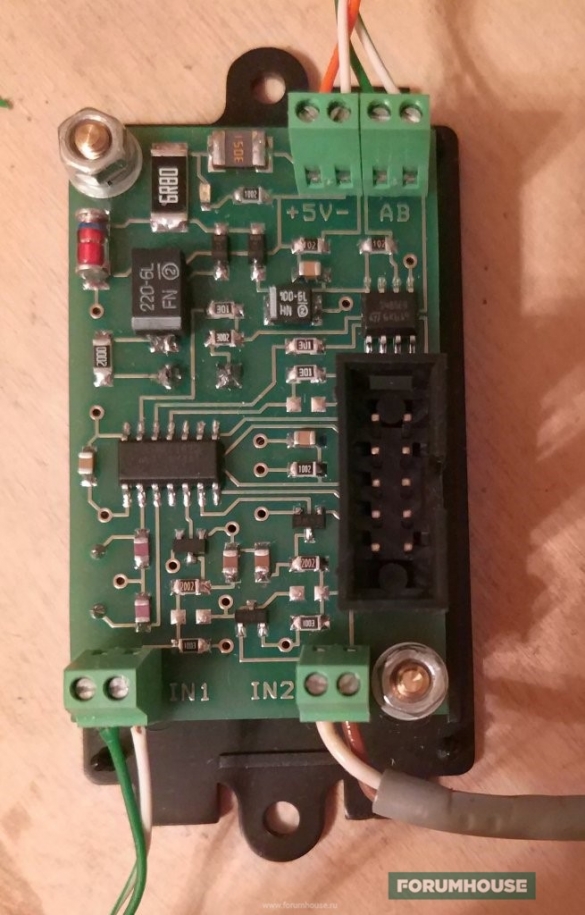

Для этого tvema купил, для газового счётчика, внешний геркон — датчик с магнитоуправляемым герметичным контактом.

А водяной счетчик, когда подошло время поверки, пользователь заменил на модель с импульсным выходом и сделал устройство для подсчёта импульсов.

5. Защита «умного дома» от протечек

Если прорыв водопровода или батареи отопления в частном доме это — ремонт + порча имущества, то в многоэтажке к этому добавляется ремонт квартиры залитых вами соседей. Поэтому устройства контроля протечек — важные элементы «умного дома». tvema использовал стандартное решение:

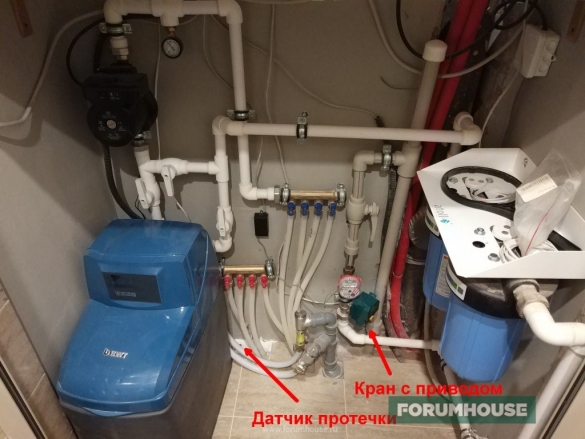

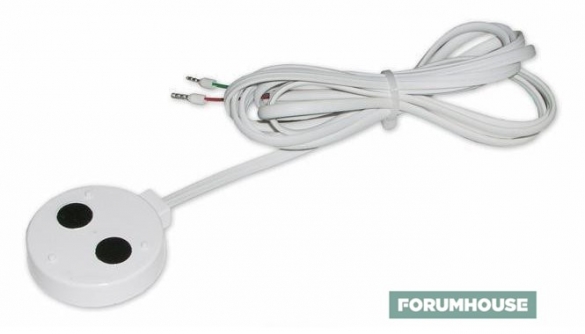

Купил датчик протечки воды. Установил его контактами вверх, врезав заподлицо в напольное покрытие.

Я поставил 3 датчика протечки воды:

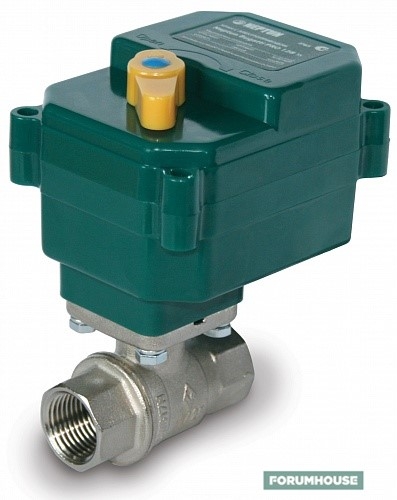

А это шаровой кран с электроприводом.

Система работает так: если сработал датчик протечки, то он начинает пищать, пока воду не перекроют. Одновременно автоматически закрывается шаровой кран. Протечка останавливается. Также посылается уведомление. Кроме этого, можно дистанционно открыть или закрыть кран, например, чтобы не волноваться, если нужно надолго уехать из квартиры.

6. «Умное» управление мансардными окнами

Зачем нужна автоматизация мансардных окон? Всё просто — если они открыты и пошел дождь, то вода испортит мебель и отделку. Окна можно просто забыть закрыть, или ливень пошел, когда жильцы находятся не дома.

Tvema решил проблему так:

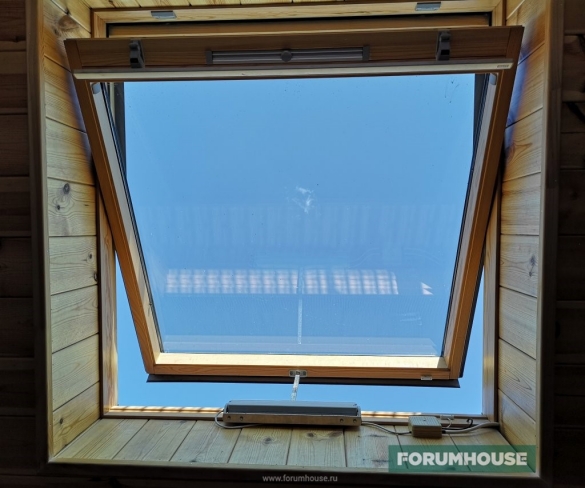

Установил приводы на окна, датчик дождя и концевики закрытия окна.

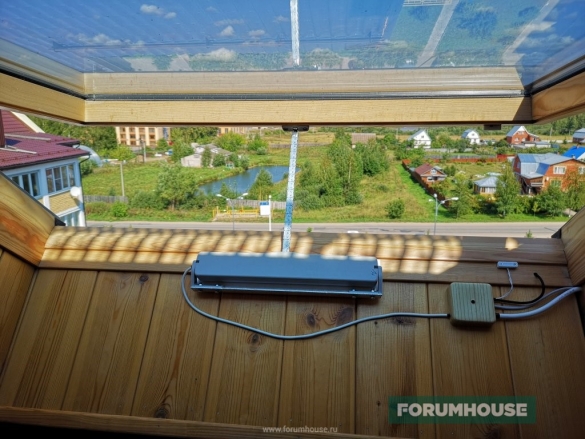

Приводы смонтировал на уголок, т.к. штатного крепежа не было.

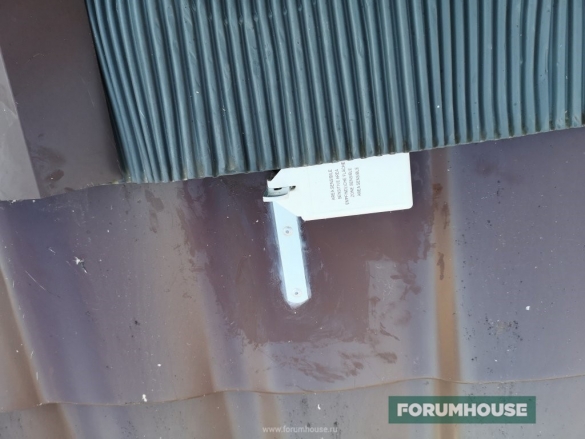

Датчик дождя установил на крыше, возле фартука, чтобы датчик не снесло снегом, сходящим с кровельного покрытия.
