Вначале чуток теории…

Что такое «правильный» электрощит?

Правильным может считаться электрощит в котором есть весь необходимый минимум под конкретную ситуацию: все необходимое чтобы распределить вводную мощность с максимально возможным уровнем электробезопасности (защита отходящих линий). Далее, по возможностям — удобством пользования. Первое — вообще неоспоримо и не подлежит обсуждению, щит в котором не хватает автоматов (линий) или может быть УЗО — это не щит а shit. А вот второе упирается в две вещи — в бюджет и в знания/навыки. Знания дают возможность экономить там где это можно делать.

Я уже постил тизер на данный электрощит у себя в блоге. Несмотря на то что сам щит никто еще не видел, а видели лишь ящик от него и знали что это для 2-х комнатной квартиры, некоторые мои подписчики почему-то сразу начали делать «гениальные» умозаключения. Часть из этих умозаключений есть в списке типовой лажи которой обычно руководствуются те кто не в курсе дел. Так что сначала чуток развеем мифы, а потом приступим к делу.

«Нужно использовать автоматику только вот этой фирмы, а все остальное отстой»
No comments. ABB, Hager, Legrand, Schneider Electric — все хорошие, берите то что нравится.

«Электрощит для 2-х комнатной квартиры должен быть вот столько __ модулей, а для 3-х комнатной вот столько ___.»
Это самая распространенная глупость, которая исходит не только от «электриков» но и от самих потребителей.

Размер щита и количество модулей в нем обусловлены:

— типом сети (1 фаза, 3 фазы)
— мощностью подключения
— количеством защищаемых линий (по току и дифф. току)
— наличием систем автоматизации в щите

Как видите никакой привязки к размерам жилплощади или количеству комнат НЕТ.

«Обязательна проверка всей автоматики электролабораторией, без этого никак!»
Это исходит от электропроектантов. Да ребят, а еще неплохо бы провести краш-тест вашей новой машины прежде чем вы начнете на ней ездить, да да, конкретно вашей, а то вдруг там подушки не срабатывают.
Вся качественная автоматика уже проверена на заводе. Известные европейские производители проверяют 100% производимой продукции. Посему достаточно купить оригинал и правильно его эксплуатировать, ну т. е. не ронять в грязную лужу прежде чем поставить в щит.

«Крутые щиты собираются только на диффах, все остальное это отстой.»
Очень тупо. В использовании диффов есть свои неоспоримые преимущества которые не все понимают, зато есть и недостаток который поймут абсолютно все — цена.
Главная задача электрощита — защищать вас и ваше имущество при внештатных ситуациях, т. е. дословно — при авариях. При большом количестве линий диффы конечно более удобны, один при утечке выключился, а все остальное работает, это не групповые узо, которые рубят сразу всю группу. Но задумайтесь… а как часто это будет происходить? Как часто у вас дома будут происходить электроаварии? Вот серьезно.
К типовому квартирному щиту, вы за 20 лет можете не подойти вплоть до ни разу, просто потому что аварий нет. Так стоит ли вваливать десятки тысяч рублей в «удобство» пользования того что от силы срабатывает «раз в 20 лет»?
Посему рассматривать электрощит как то чем кто-то будет постоянно «пользоваться»… ээээммм… т. е. на протяжении многих лет в квартире произойдет бесчисленное количество аварий и надо будет вечно бегать и все это туда-сюда включать-переключать? Вы вообще нормальные? ))) Это я к тому что не стоит слишком сильно развешивать ушки когда вам топят за дорогущие диффы.

ТЗ

В один прекрасный день я получаю звонок от прочитавшего мою статью подписчика (ссылка изменена на запись из «сделай сам» — www.drive2.ru/c/483806557771923467/) — «Мне нужен электрощит в квартиру, хочу так же как у тебя». Это пожалуй самое лучшее техническое задание которое только можно получить. Оно автоматически означает:

— максимальная степень защиты
— максимальное качество и надежность
— отличный баланс между затратами и результатом (естественно с поправкой на то что речь идет о топовых решениях)

Новая квартира, в современной и качественной новостройке, жб монолит + газобетон. Это не дешевое жилье.

Ввод — выделенная мощность

11 квт, одной фазой 50А.

Как видим пускай на IEK, но все сделано по грамотному проекту. Сечения проводников щедрые, стоит селективное (S) противопожарное УЗО. В общем посмотрели на эту красоту и порадовались что скоро на этих же местах окажутся ABB S202 C50 + ABB F202 A S-63/0.1, ибо нефиг.)))

— две спальни
— совмещенная кухня/гостиная
— санузел
— кладовая
— прихожая + коридор

Составляю список линий…

Хитрая оптимизация и экономия без потери функционала.

Чтобы сэкономить деньги не теряя при этом в функционале, нужно четко распределять линии с самого начала. Все те что можно — сгруппировать. Смотрите на этом примере…

1. Линия холодильника выделенная ибо неоткючаемая, посему можно экономить на проводе и использовать 1.5 мм2, потому то потребление по ней все равно никогда не превысит 1 квт, а автомат стоит В10.

2. Посудомоечная машина + фартук кухни объеденены вместе не просто так. На линии посудомойки стоит дорогущее УЗО ABB тип А 10ма, которое обеспечивает максимальную защиту которая возможна в принципе. Глупо было бы не воспользоваться этим и не распространить эту же защиту на розетки фартука, которые находятся над рабочей зоной готовки, недалеко от раковины. Казалось бы, пустячок, но такой пустячок может спасти жизнь, при том что за это даже платить не нужно.

3. Микроволновка, фартук кухни (слева) + вытяжка — странная линия, правда? Особенно то что как бы уже есть одна розеточная линия в данном помещении, зачем еще-то?
На самом деле ничего странного, фартук кухни (слева) — зона где тусуется электрочайник. Чайник 10А + микроволновка 5А + вытяжка 1А. Вот мы и вышли на несущую способность одной линии — 16А. Т.е. если бы мы все это повесили на общую розеточную линию, куда еще куча всего будет воткнута, телик, зарядки и прочие мелочи в виде ПЫЛЕСОСА. ))) Во во, теперь понятно да? Так что без этой групповой линии там никак, одной лини 16А на все не хватит, а вот две по 16 уже достаточно.

4. Розеточные линии в ванной… хммм… странно, а где стиральная машина в списке? Да она там, в ванной, тем не менее растрачивать потенциал очередного УЗО тип А 10ма просто на одну стиральную машину — не рационально. Оно защищает машину, электрический полотенцесушитель и розетку недалеко от раковины. Опять же, экономия + защита.

5. Вы этого не видите, но на плане в кладовой нет розетки. А все просто, там есть щит и в нем она есть. Экономия.

Все линии выполнены по потолку и расключены лучевым способом в распаячных коробках. Т.е. никаких идиотских шлейфов, лишь ОДНО соединение для розеточных и световых линий. Это в разы повышает надежность и токовые характеристики проводки — значительно уменьшает падение напряжения под нагрузкой на конечных точках по сравнению со шлейфом. Но об этом подробно в следующей статье.

В итоге имеем всего 17 линий, что является отличным результатом, всё есть и при этом ничего лишнего. Это позволяет значительно сэкономить как на проводке и ее монтаже, так и на самом щите. Собственно теперь о нем, но сначала — немного о его монтаже.

Инженерные системы и девочки дизайнеры — плохая смесь!

«Девочка дизайнер» — термин одного известного лысыго строителя, которого все прекрасно знают. Сейчас очень в тему.

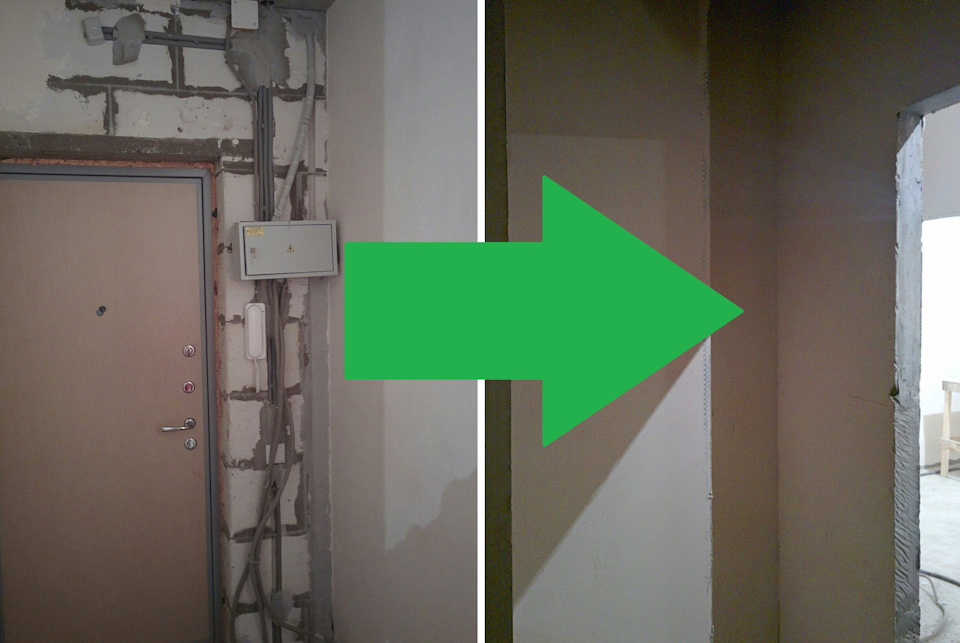

Так вот девочка дизайнер нарисовала электрощит возле входной двери, совсем не подумав о… да и о чем она в принципе могла подумать если она в электрике ничего не понимает?
По ее гениальному замыслу электрощит должен был находится возле входной двери, вот тут.
Я уже молчу о том что навесной щит (как от застройщика) недопустим в современной квартире, я про то что толщина газобетонной стены в том месте не позволяет врезать встроенный. Ведь стену придется штробить еще и под приходящий шлейф кабелей, т.е. во всю высоту до потолка, а там рядом входная дверь. Так вот если ей после такого с размаха хлопнуть, газобетонная кладка из которой выбрали 3/4 толщины — просто развалится. Т.е. такие вот гениальные планировочные решения — это даже не смешно. Но к тому времени остальные перегородки по этому проекту уже стояли, пришлось работать с тем что есть.

В итоге замеры показали что таки случайно есть подходящее для щита место, в кладовой, за место какой-то встроенной тумбочки (по ходу была для обуви).

Туда отлично прошли как все силовые линии так и слаботочные, места для них навалом. Затем была изготовлена гипсокартонная перегородка закрывающая всю нишу. Что кстати стоит отдельных денег.

Туда с треском (запас всего 2мм!) умещался единственный вариант…

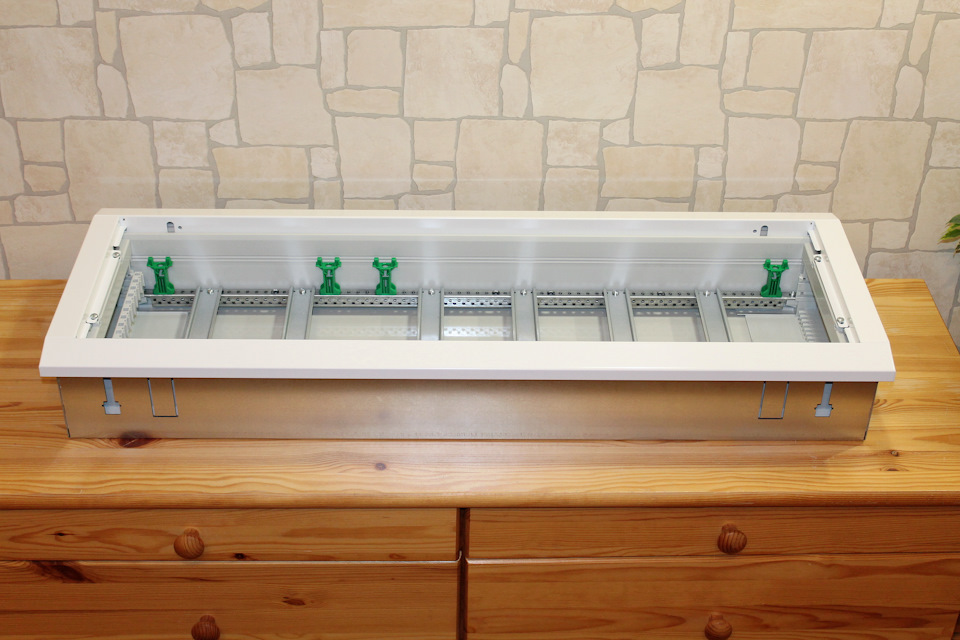

Великолепный но очень специфичный и сложный в работе из-за своего форм-фактора, металический бокс премиум класса с «приятным» ценником. Других вариантов не было, подходил только он.

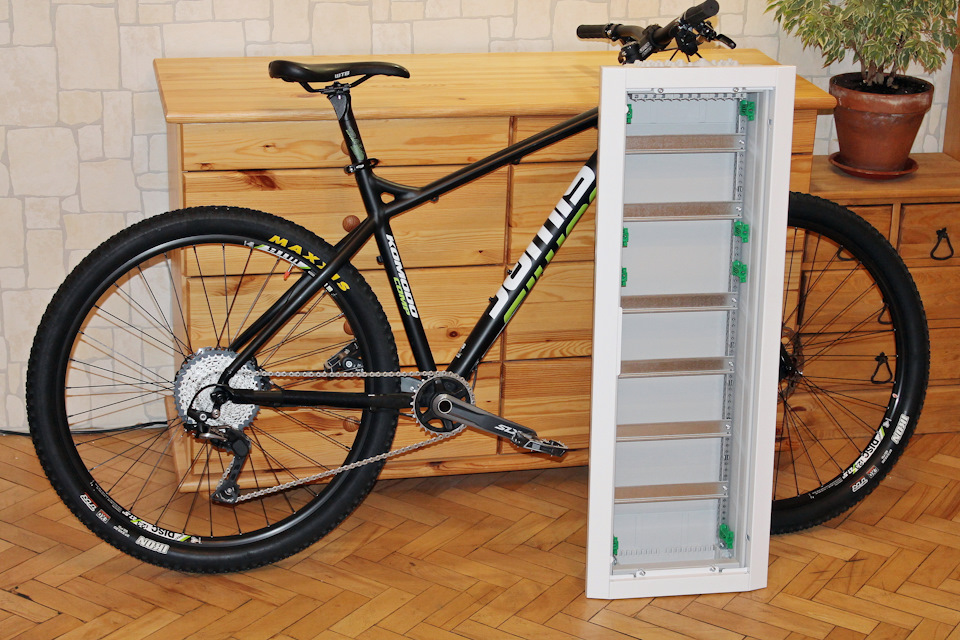

Чтобы все лучше понимали о каких размерах идет речь, я сфотал его для вас рядом со своим велосипедом.

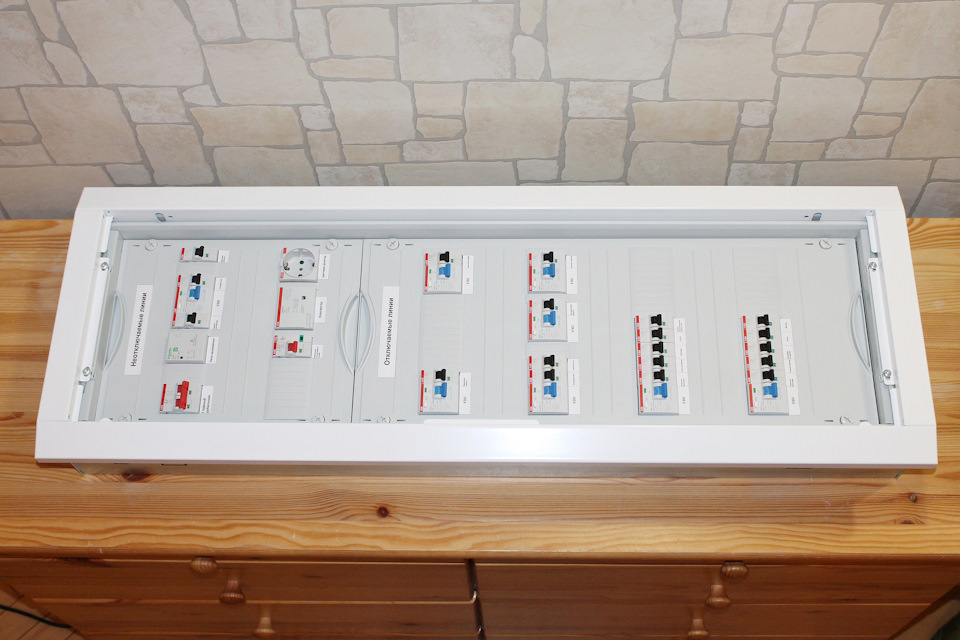

Это 6 динреек по 12 модулей, т. е. 72 в итоге. И что же я туда поставлю…

Т.к. тз звучало «как у тебя», не удивительно что это ABB серий S и F.

И я уже слышу тот самый вечный вопрос— а зачем столько УЗО. Ими я имитирую дорогущие диффавтоматы, экономя солидные суммы денег. Их количество — типа по ПУЭ (но только «типа»).
Хорошая связка автомат + УЗО стоит 3 000-4 000р, тогда как дифференциальный автомат с теми же характеристиками и качествами (ABB DS) стоит 5 000 — 7 500р. Вот и сами решайте, что для вас важней, доплатить аж целую 1 000р за щит побольше (разница между U51 и U61) или переплачивать на каждой выделенной линии? О групповых (розетки и свет) я вообще молчу.
Если собирать этот щит с тем же уровнем защиты что сейчас, но исключительно на диффах… получится что-то типа 85 000р только за сами диффавтоматы. Это очень много. Здесь же мы за автоматы + узо уложились меньше чем в половину этой суммы. Это как раз то о чем было вначале — экономим там где можно, но не на качестве и не на защите.

Сборка и результат

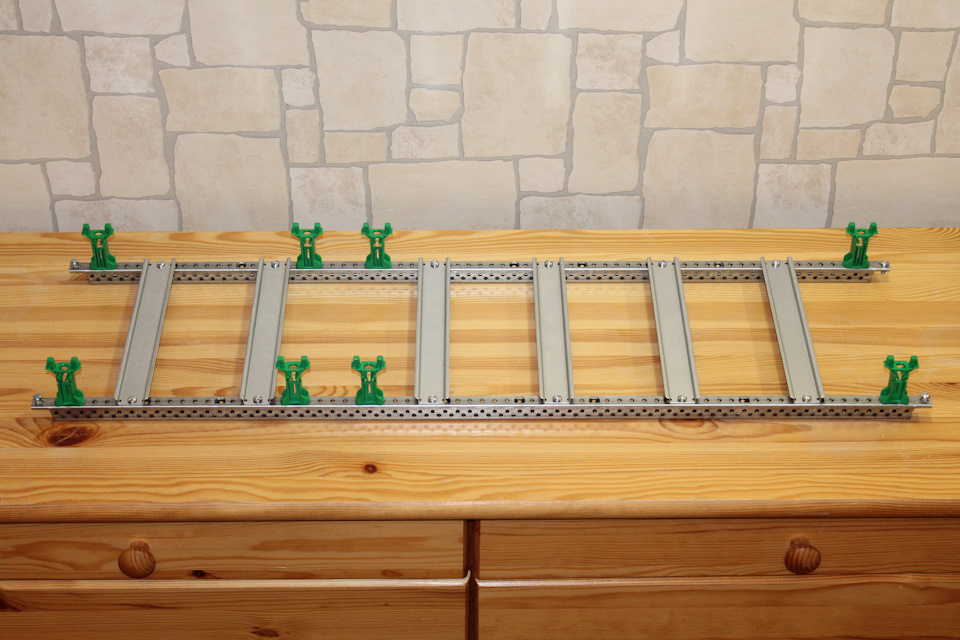

U61 собирается на EDF панели, которая развязана от металического корпуса щита. Т.е. самое оно использовать ее для распределения заземлений, что я и сделал. Корпус данного щита имеет двойную изоляцию и сам в заземлении не нуждается.

Процесс сборки я упущу т. к. лимит фото для одной записи и так уже достигнут. Поговорим сразу о результате.

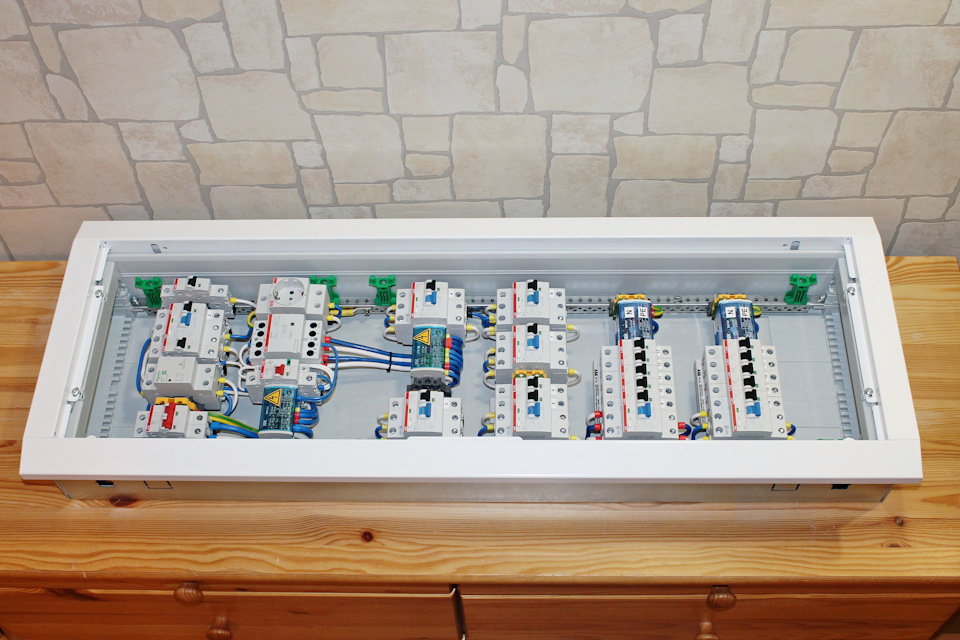

И так мы имеем… Я на этот раз даже перечислять автоматику не буду потому что абсолютно все видно на фото.

Так же вы заметите что автоматы отходящих линий промаркированы цифровыми обозначениями со стороны подключений. Это для монтажников (просто цифрами, чтобы просто и понятно). Если вы хотите знать что куда идет и как подключается, загляните в монтажный лист.

Вначале рубильник который отключает все. Подключен к кросс-модулю проводами 16мм2.

Клемма заземления Entrelec M35/16 P – с большим запасом, специально чтобы монтажники могли сложить вдвое вводную жилу 16мм2 и затянуть ее там намертво. Эта клемма сама передает заземление на динрейку, вгрызаясь в нее. Несущая токовая способность данных динреек — 125А, что достаточно для заземления всего этого щита одной такой клеммой.

Повтороные заземления обоих EDF профилей, двумя ПуГВ 10мм2 с ТМЛ обжимом, для избыточной надежности.

С кросс-модуля напряжение распределяется на неотключаемые линии (6мм2) и на контактор отключаемых (10мм2).

Реле напряжения напрямую питает неотключаемые линии холодильника и щитовой розетки. Оно подключено проводами так, чтобы если что, их можно было от него отключить и запитать ввод напрямую, на случай если это реле вдруг решит сдохнуть. А это рано или поздно произойдет, причем как всегда в самый неподходящий момент, посему всегда надо либо ставить обходные клеммы (ни разу не видел чтобы кто-то ставил, кроме меня) либо делать длину проводов с запасом, чтобы 31-го Декабря какого-то года, в 23:00 не сидеть без света из-за того что вдруг какая-то маленькая электронная шняга склеила ласты и вырубила всё.

Тоже самое касается и контактора. Вводные провода сделаны так что их можно дотянуть до выводов и замкнуть их там с отводящими, прямо его же клеммами. Так что когда (через 15+ лет) сдохнет, не беда, можно и без него, просто повернув несколько болтов отверткой.

Контактор тут кстати выполняет две функции:

1. Коммутацию нагрузки отключаемых линий по решению реле напряжения (само реле такие нагрузки не потянет).
2. Обеспечивает дистанционное управления отключаемых линий, т. к. щит у нас находится вдали от входа в квартиру.

В последний момент решено было отказаться от второй функции, дабы не «переусложнять квартиру». Вполне возможно что это правильное решение, ибо не всем в семье может быть понятно зачем в прихожей размещать какой-то отдельный специальный выключатель. Так что место управляющего переключателя и выводных клемм управляющей линии, занял однополюсный рубильник. Так всем просто и понятно: уезжая куда-то надолго — выключить маленькую красную ручку, при этом холодильник продолжит работать. Если надо выключить все — большую красную ручку. Проще не бывает.

Внимательный заметил что мистер контактор питается от автомата С1, который защищает его обмотку. Т.е. можно было бы и типа без рубилника. Но я возвращаюсь к тому что написано выше — красная ручка всем понятней, это куда важней экономии по мелочи.

Лампочка индикации показывает, включены отключаемые линии или выключены.

Неотключаемая силовая розетка в щите с единственным С16 автоматом (все остальные В16) — пригодится для тяжелых перфораторов и мощной строительной техники.

Кросс-модуль который принимает линии с контактора и распределяет их дальше по связкам УЗО+автоматы, 6мм2 для выделенных линий и 10мм2 для групповых розеточных. Групповой свет — 6мм2. Соответствующие заземления подключаются рядом со связками, для простоты разводки и дальнейшей диагностики на случай неисправностей. Клеммы опять с большим запасом, все Entrelec M10/10 P.

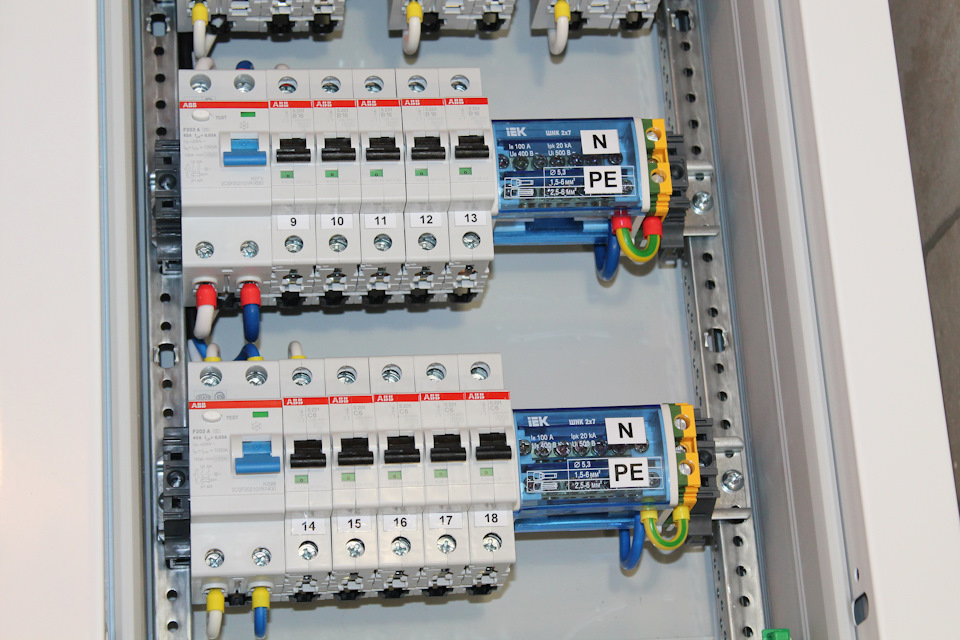

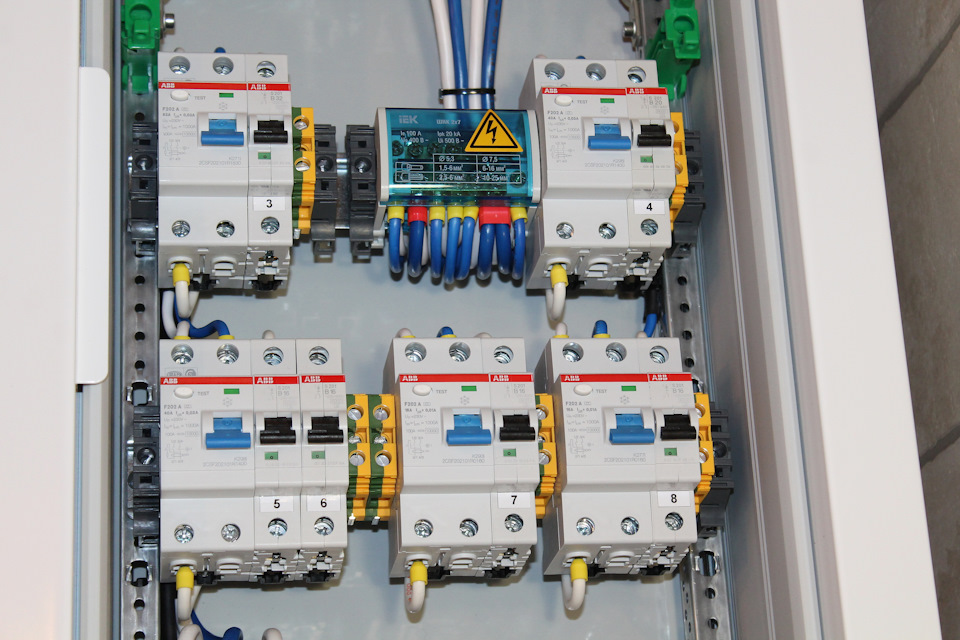

Розеточные и световые линии. Тут кросс-модули распределяют ноли и заземления. Это один из самых надежных и бюджетных способов расключения если нужно избежать использование оригинальных щитовых шин, с которыми у U61 мягко говоря напряг из-за его форм фактора «узкий-длинный». Если все сделать так как сказано в монтажном листе, то сохраняется и удобство в дальнейшей диагностике неисправностей если оно потребуется.

Разграничители/удержатели модулей ABB BAM 4 по всему щиту.

На этом примере вы видели как я работал с тем что есть. Результат получился отличный за относительно небольшие деньги (для класса хай-энд). Но времязатраты были просто катастрофические для всех участников процесса.
Если бы данный объект попал ко мне ДО возведения перегородок, либо был изначально грамотно спроектирован, можно было бы реализовать тоже самое значительно быстрей и за меньшие деньги, при этом без какого-либо «геморроя».
Так что ВСЕГДА продумывайте правильное место для щита ЗАРАНЕЕ, особенно если делаете все сами. Это в дальнейшем серьезно сэкономит деньги, время и даже нервы.

Нужен вариант проще и дешевле?

Так вот он (первый вариант из записи) — www.drive2.ru/c/483806557771923467/
Его можно доработать так чтобы он тащил электроплиту и духовой шкаф, поставив за место счетчика два недорогих диффа ABB DSH941r, а остальное оставить как есть. Совсем впритык конечно, но потащит — упрется в тепловой режим из-за своих малых размеров.
Зато просто и дешево.

Если есть вопросы — в комментарии, автор на них ответит.

Источник

Особенности подключения автоматов и УЗО в щитке: схемы + правила проведения монтажа

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и автоматы. Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке, считающиеся основными.

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и автоматический выключатель.

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

УЗО и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов на квартирном щитке:

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.
